Tr-2

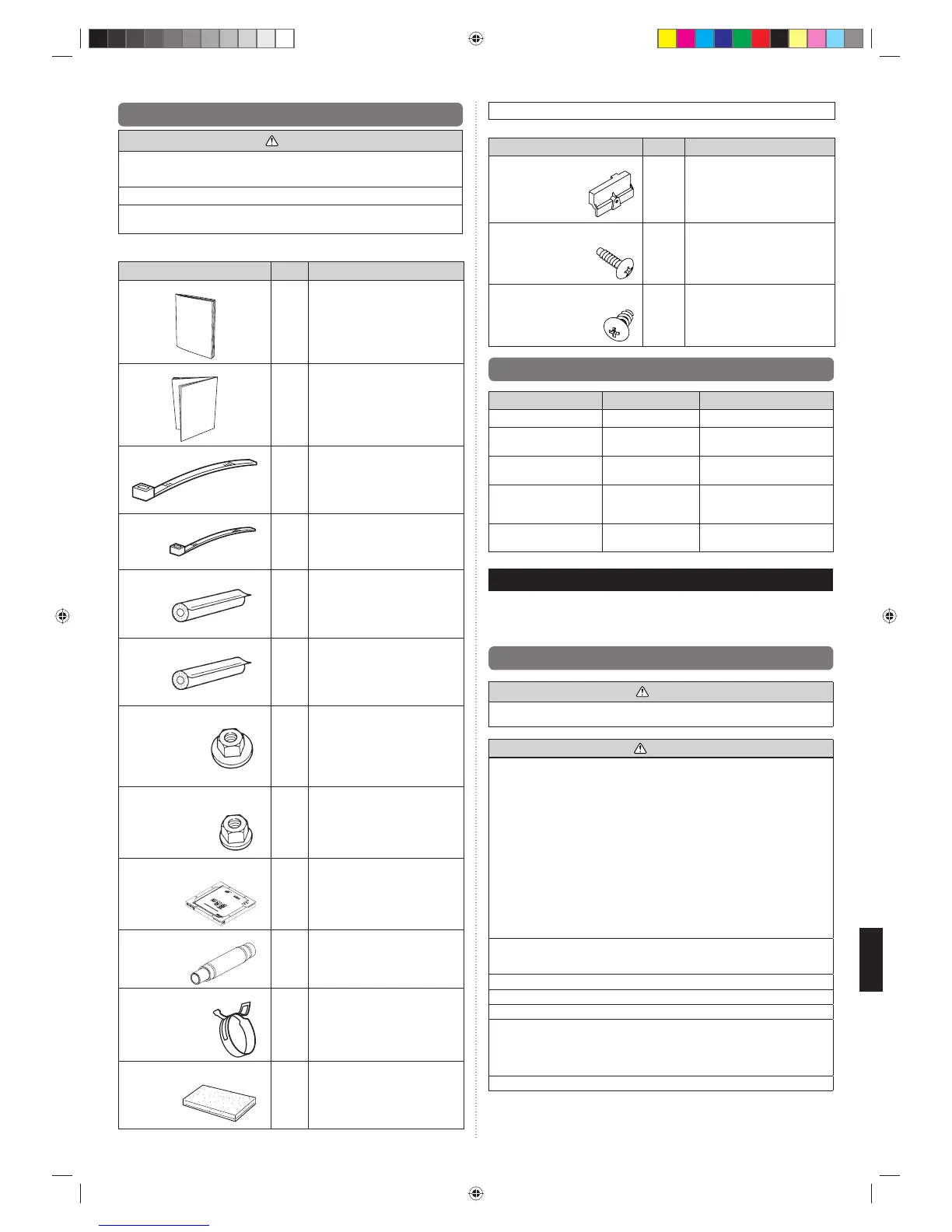

2.3. Aksesuarlar
UYARI
Montaj için, üretici tarafından verilen ya da önerilen parçaları kullanın.
Önerilmeyen parçaların kullanımı ünitenin düşmesi, su kaçağı, elektrik çarpması veya
yangın gibi ciddi kazalara neden olabilir.
Aşağıdaki montaj parçaları sağlanmıştır. Gerektiği gibi kullanın.
Montaj Kılavuzunu güvenli bir yerde saklayın ve montaj çalışması tamamlanana kadar
diğer aksesuarların hiç birini atmayın.
Montaj çalışması bitene kadar montaj için gerekli hiç bir aksesuarı atmayın.
Ad ve Şekil Miktar Uygulama
Kullanım Kılavuzu
1
Montaj Kilavuzu
1
(Bu kılavuz)
Kablo kelepçesi (Büyük)
4
Bağlantı borusunu sabitlemek için
(Büyük ve Küçük)
Kablo kelepçesi (Orta)
2
İletim ve uzaktan kumanda kablo
bağlama için.
Kuplör ısı yalıtımı (Küçük)
1
İç taraf boru bağlantısı için (Küçük)
Kuplör ısı yalıtımı (Büyük)
1
İç taraf boru bağlantısı için (Büyük)
Özel somun A (Büyük flanş)
4
İç ünite montajı için
Özel somun B
(Küçük flanş)
4
İç ünite montajı için
Plaka
(Karton üst)
1
Tavan deliklerini açmak için
Ambalaj olarak da kullanılır
Drenaj hortumu
1
Drenaj borusu montajı için
VP25 (Dış çap 32, İç çap 25)
Hortum Bandı
1
Drenaj hortumu montajı için
Drenaj hortumu yalıtımı
1
Drenaj borusu montajı için
KASET IZGARA AKSESUARLARI
Ad ve Şekil Miktar Uygulama
Konektör kapağı
1
Konektörün örtülmesi için
Kılavuz vida
(M5 × 12mm)
4
Kaset ızgarayı takmak için
Kılavuz vida
(M4 × 12mm)
1
Konektör kapağını takmak için
2.4. İsteğe bağlı parçalar
Açıklama Parça No. Uygulama
Harici çıkış kablosu B 9379529013 Çıkış portu için
Harici giriş kablosu D 9368779016
Kontrol giriş portu için
(Uygulama voltajı terminali)
Harici giriş kablosu F 9368779023
Kontrol giriş portu için
(Kuru temas terminali)
Harici giriş kablosu B 9368778002
Zorlamalı termostat kapatma
portu için (Uygulama voltajı
terminali)
Harici giriş kablosu E 9368778019
Zorlamalı termostat kapatma
portu için (Kuru temas terminali)
3. KURULUM İŞİ
Montaj yerinin doğru olması önemlidir, çünkü monte edildikten sonra üniteyi taşımak
zordur.
3.1. Montaj yeri seçme
UYARI
İç ünitenin ağırlığını tam anlamıyla destekleyebilecek montaj yerleri seçin. Üniteleri
devrilmeyecek veya düşmeyecek şekilde monte edin.
DİKKAT
Üniteyi aşağıda belirtilen alanlara monte etmeyin:
• Deniz kenarı gibi tuz içeriği yüksek alana.
Metal parçaları çürüterek, parçaların düşmesine veya ünitenin su sızdırmasına
neden olacaktır.
• Mineral yağ ile dolu alanlar ya da mutfak gibi sıçrayan yağ veya buharın
bulunduğu ortamlar.
Plastik parçaları çürütür, parçaların düşmesine veya ünitenin su sızdırmasına
sebep olur.
• Sülfürik gaz, klor gazı, asit veya alkali gibi cihazı olumsuz etkileyen maddeler
üreten alan.
Bakı r boruları n ve lehimlenmiş bağlantıların çürümesine sebep olur, bu da
soğutucu sızıntısına neden olabilir.
• Yanıcı gaz sızıntısına sebep olabilecek, geçici karbon fi berler veya alev alabilir toz
ya da tiner veya benzin gibi uçucu yanıcılar içeren alanlar.
Gaz kaçağı olur ve gaz, ünitenin etrafında birikirse bu durum yangına sebep
olabilir.
• Hayvanların ünite üzerine pisleyebileceği veya amonyak üretebilecek alanlara.
Üniteyi yiyecek saklamak, hayvan bakmak, çiçek yetiştirmek ya da hassas aletleri veya
sanat eserlerini korumak için kullanmayın.
Korunan veya saklanan eşyaların kalitesini bozabilir.
Yanıcı gaz kaçağı tehlikesi olan alanlara monte etmeyin.
Üniteyi ısı, buhar veya yanıcı gaz kaynağının yanına monte etmeyin.
Üniteyi drenajın sıkıntı yaratmayacağı yere monte edin.
İç ünite, güç kaynağı kablosu, iletim kablosu ve uzaktan kumanda kablosunu televizyon
ya da radyodan en az 1 m uzağa monte edin. Bunun amacı TV sinyal alım parazitini
veya radyo gürültüsünü önlemektir.
(1 m'den daha uzağa monte edilseler bile, bazı sinyal durumlarında yine de gürültüye
maruz kalabilirsiniz.)
10 yaşından küçük çocukların üniteye erişmemeleri için gerekli tedbirleri alın.
9371022253-01_IM.indb Sec1:29371022253-01_IM.indb Sec1:2 2012-7-12 14:35:502012-7-12 14:35:50
