De-11
Stellen Sie die Innengerät-Adresse (IU AD SW) nicht auf einen Wert zwischen 64 und 99.
Dies kann zu einem Ausfall führen.
(3) Fernbedienungsadresse
i) 3-Draht-Typ
Drehschalter (RC AD SW)...Werkseinstellung „0“
Wenn mehrere Innengeräte an 1 normale kabelgebundene Fernbedienung
angeschlossen werden, stellen Sie die Adresse bei RC AD SW von 0 an aufsteigend
ein.
Einstellung
Einstellbereich
Schaltertyp
Fernbedienungsadresse
0 bis 15
Einstellungsbeispiel
0
RC AD
Beispiel
Wenn 4 Innengeräte angeschlossen sind.
RC AD SW
0
RC AD SW
1
RC AD SW
2
RC AD SW
3
Innengerät
Fernbedienung
Innengerät Innengerät Innengerät
RC AD SW
01234567
Adresse
01234567
RC AD SW
8 9ABCDEF
Adresse
8 9 10 11 12 13 14 15
ii) 2-Draht-Typ
Drehschalter (RC AD SW)...Werkseinstellung „0“
Da die Adresseinstellungen der Fernbedienung automatisch konfi guriert werden,
müssen Sie sie nicht konfi gurieren.
Wenn manuell konfi guriert wird, ist es notwendig, sowohl das Innengerät als auch
die Fernbedienung zu konfi gurieren. Einzelheiten fi nden Sie im Handbuch der
Fernbedienung.
7.2. Benutzerdefi nierte Code-Einstellung
Die Auswahl des benutzerdefi nierten Codes verhindert ein Verwechseln der Innengerä-
te.
(Es können bis zu 4 Codes eingestellt werden.)
Führen Sie die Einstellung für das Innengerät und die Fernbedienung durch.
A B C D
A B C D
Innen-
gerät
Fernbe-
dienung
Verwechslung
Code-Änderung

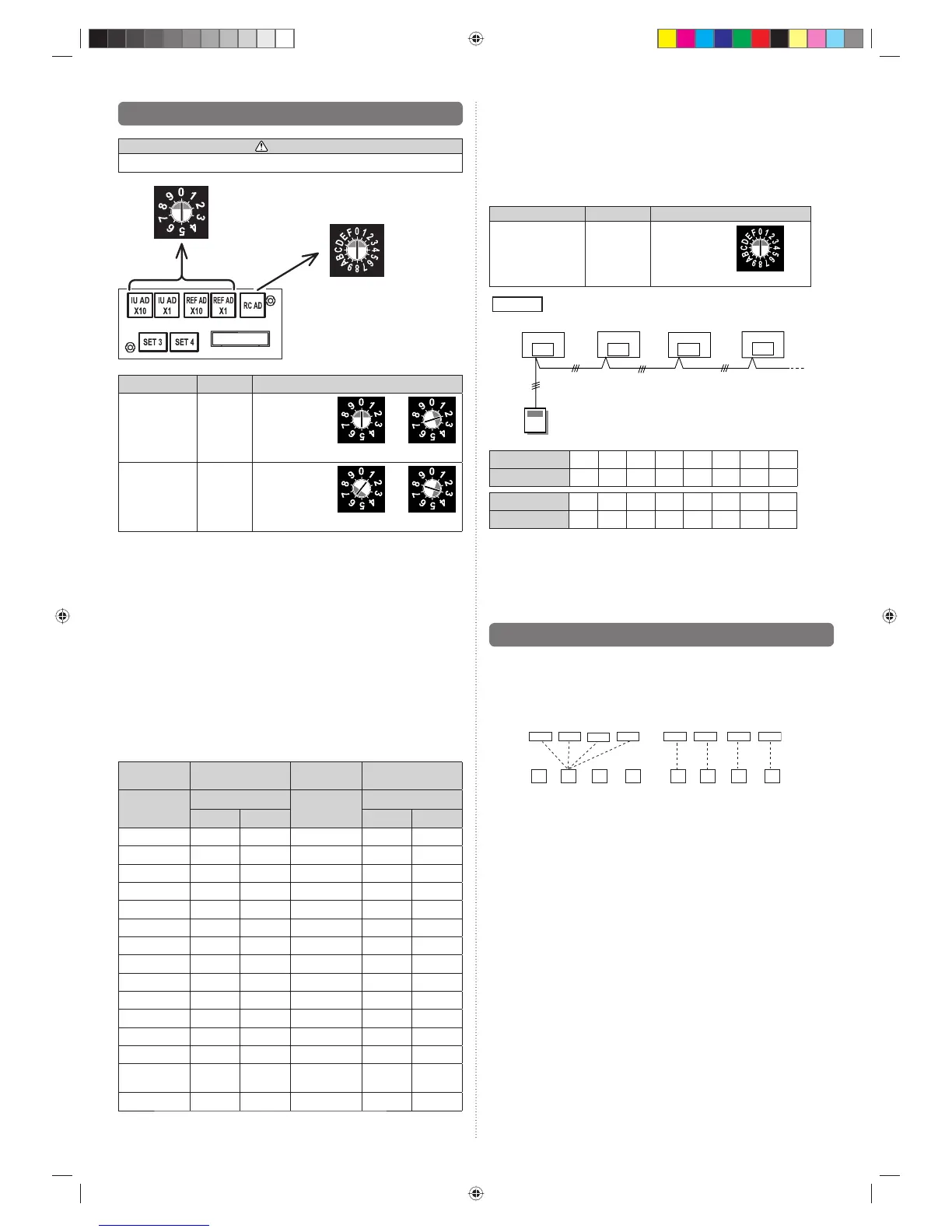

7.1. Einstellen der Adresse
VORSICHT
Verwenden Sie zum Einstellen der Dip-Schalter einen isolierten Schraubendreher.
Drehschalter
Beispiel: „0“
Drehschalter
Beispiel: „0“
Einstellung
Einstellbereich
Schaltertyp
Innengerät-
Adresse
0 bis 63
Einstellungsbeispiel
2
IU AD×10 IU AD×1
Kühlmittelkreislauf-
Adresse
0 bis 99
Einstellungsbeispiel
63
REF AD×10 REF AD×1
(1) Innengerät-Adresse
Drehschalter (IU AD x 1) ...Werkseinstellung „0“
Drehschalter (IU AD x 10) ...Werkseinstellung „0“
Wenn mehrere Innengeräte an 1 Kältemittelsystem angeschlossen werden, stellen Sie
die Adresse bei IU AD SW ein wie in Table A gezeigt
.
(2) Kühlmittelkreislauf-Adresse
Drehschalter (REF AD x1)...Werkseinstellung „0“
Drehschalter (REF AD x10)...Werkseinstellung „0“
Bei mehreren Kältemittel-Systemen stellen Sie REF AD SW für jedes
Kältemittelsystem wie in Table A gezeigt ein.
Stellen Sie auf die gleiche Kältemittelkreislauf-Adresse wie für das Außengerät ein.
• In einer Umgebung, in der die kabellose Fernbedienung verwendet werden kann,
können die Adressen auch über die Fernbedienung eingestellt werden.
• Wenn die Adressen mit der kabellosen Fernbedienung eingestellt werden, stellen Sie
die Innengerät-Adresse und die Kältemittelkreislauf-Adresse auf „00“.
(Für Informationen zum Einstellen mit der kabellosen Fernbedienung.)
Table A
Adresse
Drehschalter-
Einstellung
Adresse
Drehschalter-
Einstellung
Kältemittelkreislauf
REF AD SW
Innengerät
IU AD SW
× 10 × 1 × 10 × 1
000000
101101
202202
303303
404404
505505
606606
707707
808808
909909
10 1 0 10 0 0
11 1 1 11 1 1
12 1 2 12 1 2
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
99 9 9 63 6 3
9371022253-01_IM.indb Sec1:119371022253-01_IM.indb Sec1:11 2012-7-12 14:34:542012-7-12 14:34:54
