De-5

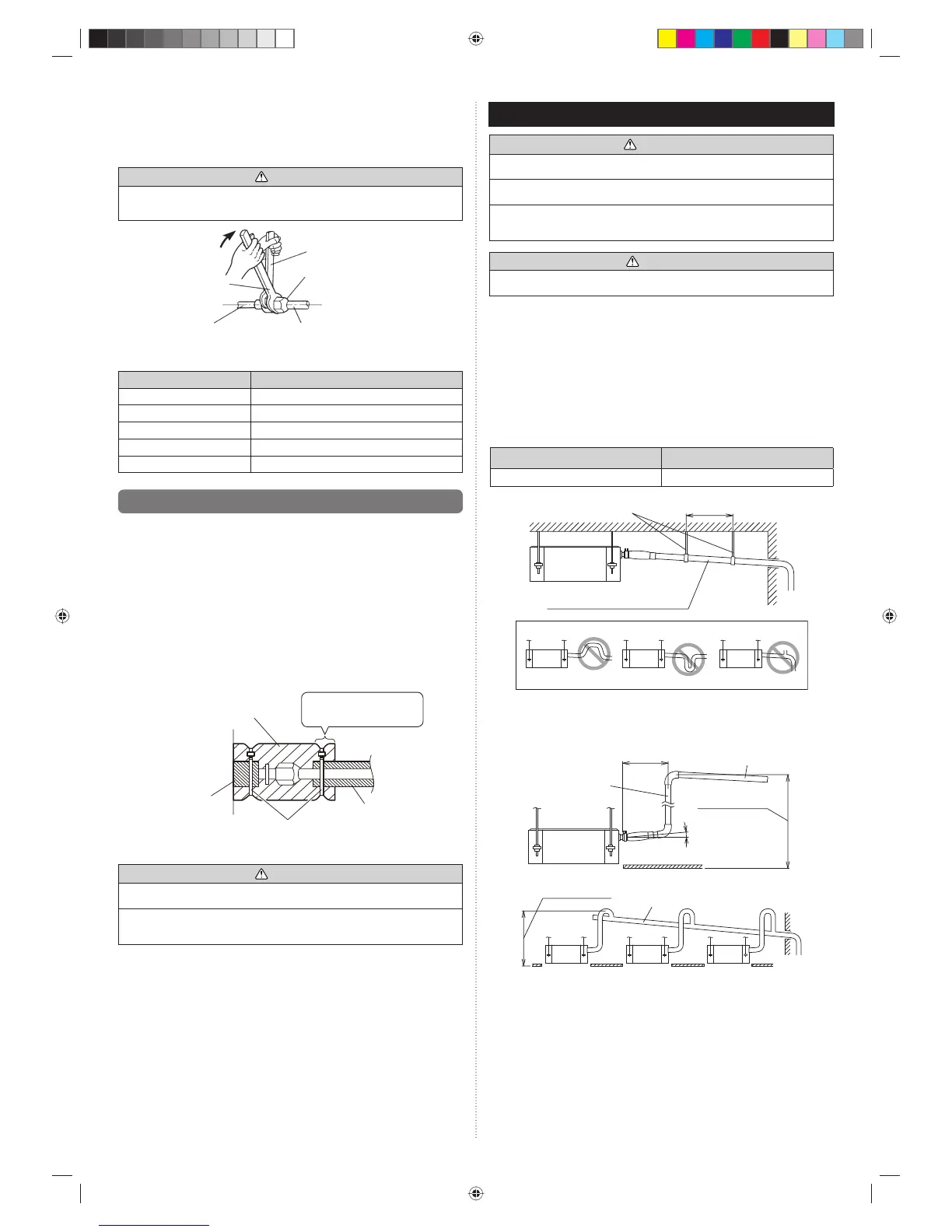

4.3.3. Leitungsanschluss
Wenn die Bördelmutter korrekt mit der Hand angezogen wurde, halten Sie die gerä-
teseitige Kupplung mit einem anderen Schlüssel und ziehen Sie sie dann mit einem
Drehmomentschlüssel an. (Die Anzugsmomente für die Bördelmuttern finden Sie in
nachstehender Tabelle.)
VORSICHT
Halten Sie zum richtigen Anziehen der Bördelmutter den Drehmomentschlüssel am Griff
und in einem rechten Winkel zur Leitung.
Verbindungsleitung
Bördelmutter
Mit 2 Schraubenschlüsseln festziehen.
Drehmomentschlüssel
Innengerät-Leitung
(Gehäuseseite)
Gegenhalte-
Schlüssel
Bördelmutter [mm (Zoll)]
Anzugsmoment [N·m (kgf·cm)]
6,35 (1/4) Durchmesser 16 bis 18 (160 bis 180)
9,52 (3/8) Durchmesser 32 bis 42 (320 bis 420)
12,70 (1/2) Durchmesser 49 bis 61 (490 bis 610)
15,88 (5/8) Durchmesser 63 bis 75 (630 bis 750)
19,05 (3/4) Durchmesser 90 bis 110 (900 bis 1.100)
4.4. Installieren der Wärmeisolierung
Installieren Sie das Material für die Wärmeisolierung, nachdem Sie eine Kältemittelleck-
Kontrolle durchgeführt haben (Einzelheiten siehe Installationsanleitung des Außenge-
räts).
VERBINDUNGSSTÜCK-WÄRMEISOLIERUNG
• Isolieren Sie an der Verbindungsstück-Wärmeisolierung (Zubehör) um die Gas- und
Flüssigkeitsleitung der Innengerät-Seite herum.
• Umwickeln Sie nach dem Installieren der Verbindungsstück-Wärmeisolierung beide
Enden mit Vinylband, so dass kein Spalt verbleibt.
• Sichern Sie nach dem Befestigen der Verbindungsstück-Wärmeisolierung diese mit 2
Kabelklemmen (groß), einem an jedem Ende der Isolierung.
• Achten Sie darauf, dass die Kabelklemmen die Heizisolierung des Rohrs überlappen.
Verbindungsstück-Wärmeisolierung
(Zubehör)
Kabelklemme (Groß) (Zubehör)
Wärmeisolierung
Wärmeisolie-
rung
Diesen Bereich wärmeiso-
lieren.
VORSICHT
Fahren Sie nach der Kontrolle auf Gasleckage (siehe Installationsanleitung des
Außengeräts) mit diesem Abschnitt fort.
Installieren Sie die Wärmeisolierung sowohl um die großen (Gas) als auch die kleinen
Leitungen (Flüssigkeit). Wenn dies nicht geschieht, kann dies zu Wasserleckagen
führen.
5. INSTALLATION DER ABLAUFLEITUNGEN
WARNUNG
Verlegen Sie die Ablaufl eitung nicht in einen Ausguss, in dem Schwefelgas vorhanden
sein kann. (Durch Wärmeaustausch bedingte Erosion kann auftreten)
Isolieren Sie die Teile ausreichend, so dass kein Wasser von den Anschlussstücken
tropft.
Prüfen Sie nach der Installation am sichtbaren Bereich des transparenten
Ablaufanschlusses und am Endauslass der Ablaufl eitungen am Gehäuse den korrekten
Ablauf.
VORSICHT
Tragen Sie am Ablaufanschluss des Gehäuses keinen Kleber auf. (Verwenden Sie den
beiliegenden Ablaufschlauch und schließen Sie die Ablaufl eitungen an)
• Installieren der Ablaufl eitung mit einem Gefälle (1/100 bis 1/50) und ohne Anstiege
oder Siphons in der Leitung. Ein ungleichmäßiges Ablaufen, verursacht durch einen
akkumulierten Wasserfl uss im Rohr, kann zu einem verstopften Abfl uss führen.
•
Verwenden Sie gewöhnliche, harte PVC-Leitungen (VP25) [Außendurchmesser 32 mm].
• Installieren Sie bei langen Leitungen Stützen.
• Führen Sie keine Entlüftungen aus. Ablauf kann ausgeblasen sein.
• Installieren Sie an der Innengeräteseite der Ablaufl eitung immer eine Wärmeisolierung.
• Wenn es unmöglich ist ein ausreichendes Leitungsgefälle zu gewährleisten, führen Sie
den Ablauf angehoben durch.
Leitungsgröße
Ablaufl eitung VP25 (A.D. 32 mm)
Aufhängebeschläge
VP25 (A.D. 32 mm)
Gefälle 1/100 bis 1/50
1,5 bis 2 m
Anheben
VERBOTEN:
Siphon Luft entweicht
Wenn der Ablauf angehoben wird:
• Die Höhe der schrägen Leitung sollte weniger als 700 mm von der Decke ab betragen.
Weiteres Anheben führt zu einer Leckage.
• Heben Sie die Leitung vertikal auf der Position 300 mm oder weniger vom Gerät an.
VP25 (A.D. 32 mm)
lokale Anordnung
VP30 (A.D. 38 mm) oder mehr,
Gefälle 1/100 bis 1/50
Gefälle 1/100 bis 1/50
300 mm oder weniger
700 mm oder weniger
700 mm oder weniger
Horizontal oder
ansteigend
9371022253-01_IM.indb Sec1:59371022253-01_IM.indb Sec1:5 2012-7-12 14:34:512012-7-12 14:34:51
