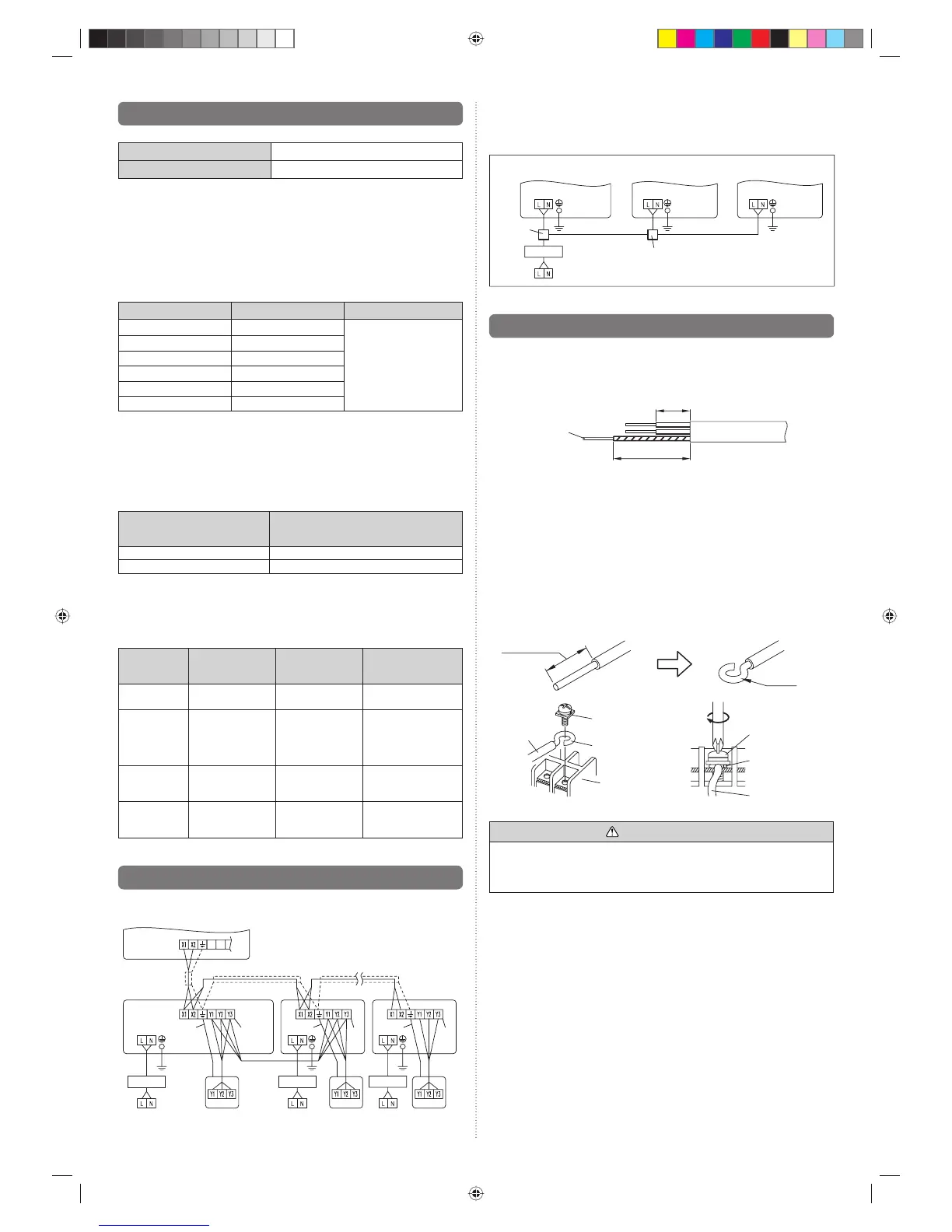

Fr-7
6.1. Spéci cations électriques
Tension 230 V
Plage de fonctionnement 198 à 264 V
• Choisissez le type et la taille de câble d’alimentation conformément aux réglementations
locales et nationales.
Les spéci cations concernant le câblage local et le cordon d’alimentation sont conformes au code local.
Longueur max. du l : Choisissez une longueur de façon à ce que la chute de tension soit
inférieure à 2 %. Augmentez le diamètre du câble quand sa longueur est trop longue
.
Reportez-vous au tableau des spéci cations du câblage et du coupe-circuit correspondant
à chaque type d’installation. Effectuez le câblage d’alimentation croisé dans les limites
de la plage du même circuit réfrigérant. Une fois le câblage croisé terminé, effectuez un
branchement a n que les unités intérieures satisfassent aux conditions A et B ci-dessous.
A. Spéci cations du coupe-circuit
Model MCA MFA
AUXB07GALH 0,20 A
20 A
AUXB09GALH 0,20 A
AUXB12GALH 0,24 A
AUXB14GALH 0,29 A
AUXB18GALH 0,30 A
AUXB24GALH 0,75 A
MCA : courant minimum admissible
MFA : courant admissible du fusible principal
Lorsque le câblage d’alimentation croisé est terminé, faîtes en sorte que le total de courant
minimum admissible (MCA) des unités de dérivation et des appareils intérieurs branchées
ne dépasse pas 15 A. Pour le courant minimum admissible (MCA) de l’unité de dérivation
de réfrigérant, reportez-vous au manuel d’installation de l’unité de dérivation de réfrigérant.
Si la capacité des unités de dérivation de réfrigérant et des appareils intérieurs branchés dépasse la
limite supérieure, ajoutez des coupe-circuits ou utilisez un coupe-circuit d’une capacité plus large.
B. Spéci cations du disjoncteur de mise à la terre
Capacité du coupe-circuit
* Nombre maximum « d’appareils intérieurs » ou
« d’appareils intérieurs + unités de dérivation
de réfrigérant » raccordables
30 mA, 0,1 sec. ou moins 44 ou moins **
100 mA, 0,1 sec. ou moins 45 à 128
* Type de pompe à chaleur : appareils intérieurs, type de récupération de chaleur :
appareils intérieurs et unités de dérivation de réfrigérant.
** Si le nombre d’appareils branchés au coupe-circuit dépasse 44, ajoutez un coupe-
circuit de 30mA ou utilisez des coupe-circuits doté d’une capacité plus large.
6.1.1. Speci cations de câble
Section de câble
recommandée
(mm
2
)
Type de câble Remarque
Câble
d’alimentation
2,5
Type 245 IEC57 ou
équivalent
1ø 50 Hz 198 à 264 V
2 câbles + terre
Câble de
transmission
0,33
Câble compatible
LONWORKS
22 AWG NIVEAU 4
(NEMA) non polaire
à âme double, paire
torsadée à âme rigide,
diamètre 0,65 mm
Câble de
télécommande
(type à 2 ls)
0,33 à 1,25 Câble PVC gainé *
Non polaire à âme
double
Câble de
télécommande
(type à 3 ls)
0,33 Câble PVC gainé * Polaire à 3 âmes
*:
Pour le câble de télécommande, utilisez un câble blindé conforme aux réglementations.
6.2. Méthode de câblage
*2 *2
*3 *3
*2
*3
Unité extérieure ou unité de dérivation de réfrigérant *1
EXEMPLE
Transmission
Transmission
Appareil intérieur
Télécommande
(Maître)
Alimentation
Appareil intérieur Appareil intérieur
Alimentation
Télécom-
mande
Coupe-circuit
Coupe-circuit Coupe-circuit
Télécommande
(Esclave)
Télécommande
*1: Lors de la connexion au système de récupération de chaleur, reportez-vous au manuel
d’installation de l’unité de dérivation de réfrigérant.
*2: Raccordez à la terre la télécommande si elle dispose d’un l de terre.
*3: Lors de la connexion de la télécommande de type à 2 ls, Y3 n’est pas utilisé.
Alimentation
Alimentation
Alimentation
Alimentation
Appareil intérieur
Boîte de
tirage
Appareil intérieur
Appareil intérieur
Coupe-circuit
Boîte de tirage
(Câblage d’alimentation croisé)
6.3. Câblage de l’appareil
Avant de raccorder le câble au bornier.
6.3.1. Câble d’alimentation
Ajustez la longueur du câble d’alimentation pour éviter une tension excessive selon
l’ilustration ci-dessous.
Câblede terre
(masse)
20 mm
50 mm
A. Câble à âme rigide
(1) Pour raccorder la borne électrique, suivez le schéma ci-dessous et effectuez le
raccordement après avoir formé une boucle à l’extrémité du câble.
(2) Utilisez les câbles spéci és, raccordez-les solidement et xez-les de manière à ne
pas exercer de tension sur les bornes.
(3) Utilisez un tournevis approprié pour serrer les vis des bornes.
N’utilisez pas un tournevis trop petit car il pourrait endommager la tête des vis et
empêcher un serrage correct.
(4) Ne serrez pas trop fort les vis des bornes car elles pourraient casser.
(5) Reportez-vous au tableau pour les couples de serrage des vis des bornes.
(6) Veuillez ne pas xer 2 câbles d’alimentation à l’aide d’une seule vis.
Dénuder 25 mm
Boucle
Vis avec ron-
delle spéciale
Vis avec rondel-
le spéciale
Extrémité de
câble (boucle)
Extrémité de câble
(boucle)
Câble
Câble
Bloc de jonction
AVERTISSEMENT
Lorsque vous utilisez des câbles à âme rigide, n’utilisez pas de borne à sertir. Si vous
utilisez des câbles rigides avec une borne à sertir, la liaison par écrasement de cette
dernière peut ne pas fonctionner correctement et provoquer un échauffement anormal
des câbles.
B. Câbles souples
(1) Utilisez des bornes à sertir munies de manchons isolants comme indiqué dans la
gure ci-dessous pour effectuer le raccordement au bornier.
(2) Fixez solidement les bornes à sertir aux câbles à l’aide d’un outil approprié de
manière à ce que les câbles ne puissent pas se détacher.
(3) Utilisez les câblesspéci és, raccordez-les solidement et xez-les de manière à ne
pas exercer de tension sur les bornes.
(4) Utilisez un tournevis approprié pour serrer les vis des bornes.
N’utilisez pas un tournevis trop petit car il pourrait endommager la tête des vis et
empêcher un serrage correct.
(5) Ne serrez pas trop fort les vis des bornes car elles pourraient casser.
(6) Reportez-vous au tableau pour les couples de serrage des vis des bornes.
(7) Veuillez ne pas xer 2 câbles d’alimentation à l’aide d’une seule vis.
