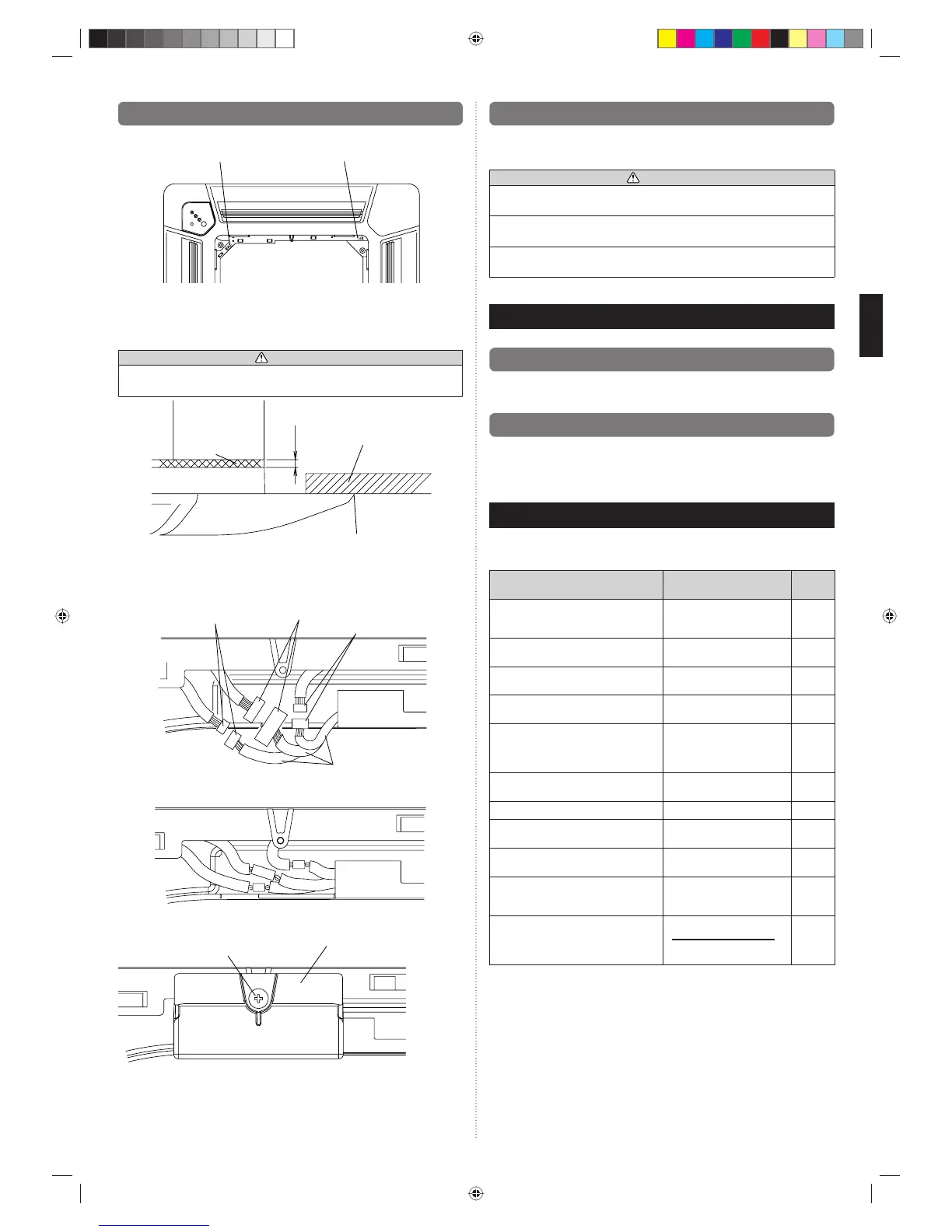

Installieren Sie den Kassettenrost am Innengerät
(1) Montieren Sie den Kassettenrost am Innengerät.
Markierung „DRAIN“ (Abfl uss)
Markierung „PIPE“ (Leitung)
* Richten Sie die Markierungen am Kassettenrost mit der Leitung und Abfl uss des Innen-
geräts aus.
VORSICHT
Verwenden Sie zur Installation der Kassettenrost ausschließlich die mitgelieferten
Schrauben.
Innengerät
Decke
Entlang der gesamten Installati-
on darf zwischen Kassettenrost
und Decke keine Lücke bleiben
5 bis 7 mm
Kassettenrost
Versiegelung
(2) Verbinden Sie den Anschluss.
Kabel (Lamelle): WEISS
Kabel (Display): WEISS
Kabel (Lamelle): ROT
Zum Innengerät
• Verlegen Sie die Kabel wie unten angezeigt.
(3) Setzen Sie die Anschlussabdeckung auf.
Schraube
Anschlussabdeckung
8.3. Anbringen des Ansauggitters
Drehen Sie zum Befestigen einfach die Reihenfolge zum „ENTFERNEN DES EIN-
LASSGITTERS“ um.
Das Einlassgitter kann gedreht und je nach Wunsch in 4 Richtungen installiert werden.
VORSICHT
Der Lamellenwinkel kann nicht geändert werden, solange das Gerät ausgeschaltet ist
(bewegen Sie die Lamellen mit der Hand, können sie beschädigt werden.)
Die Einbaurichtung des Einlassgitters muss der Einbaurichtung des Klimaanlagengehäuses
entsprechen.
Nehmen Sie die Installation so vor, dass zwischen Einlassgitter und Klimaanlagengehäuse
keine Lücke bleibt.
9. PROBELAUF
9.1.
Probelauf unter Verwendung des Außengeräts (PCB)
• Die Verwendung der Platine für das Außengerät beim Probelauf ist in der
Installationsanleitung des Außengeräts beschrieben.
9.2.
Testbetrieb mit Fernbedienung
• Die Durchführung des Probelaufs mit der Fernbedienung ist in der
Installationsanleitung der Fernbedienung beschrieben.
• Beim Probelauf der Klimaanlage blinken die Anzeigen OPERATION (BETRIEB) und
TIMER langsam und gleichzeitig.
10. PRÜFLISTE
Beachten Sie bei der Installation der/s Innengeräte/s besonders die folgenden Prüfpunk-
te. Überprüfen Sie folgende Kontrollpunkte erneut, nachdem die Installation abgeschlos-
sen ist.
KONTROLLPUNKTE
Wenn nicht sachgerecht
ausgeführt
ABHAKEN
Wurde das Innengerät richtig installiert?
Vibration, Geräusche,
Innengerät kann
herunterfallen
Wurde eine Gasdichtigkeitsprüfung
durchgeführt (Kältemittelleitungen)?
Kein Kühlen, kein Heizen
Sind die Wärmeisolierungsarbeiten
abgeschlossen?
Wasserlecks
Kann Wasser von den Innengeräten
leicht ablaufen?
Wasserlecks
Stimmt die Spannung der
Stromversorgung mit der auf dem
Schild des Innengeräts angegebenen
Spannung überein?
Kein Betrieb, Hitze- oder
Verbrennungsschaden
Sind alle Drähte und Leitungen
vollständig angeschlossen?
Kein Betrieb, Hitze- oder
Verbrennungsschaden
Ist das Innengerät geerdet (Masse)? Kurzschluss
Besitzt das Anschlusskabel den
vorgeschriebenen Querschnitt?
Kein Betrieb, Hitze- oder
Verbrennungsschaden
Sind die Ein- und Auslässe frei von
jeglichen Hindernissen?
Kein Kühlen, kein Heizen
Startet und stoppt der Betrieb der
Klimaanlage durch die Fernbedienung
oder das externe Gerät?
Kein Betrieb
Wurden dem Nutzer die
ordnungsgemäße Bedienung und
Behandlung nach abgeschlossener
Installation erklärt?
