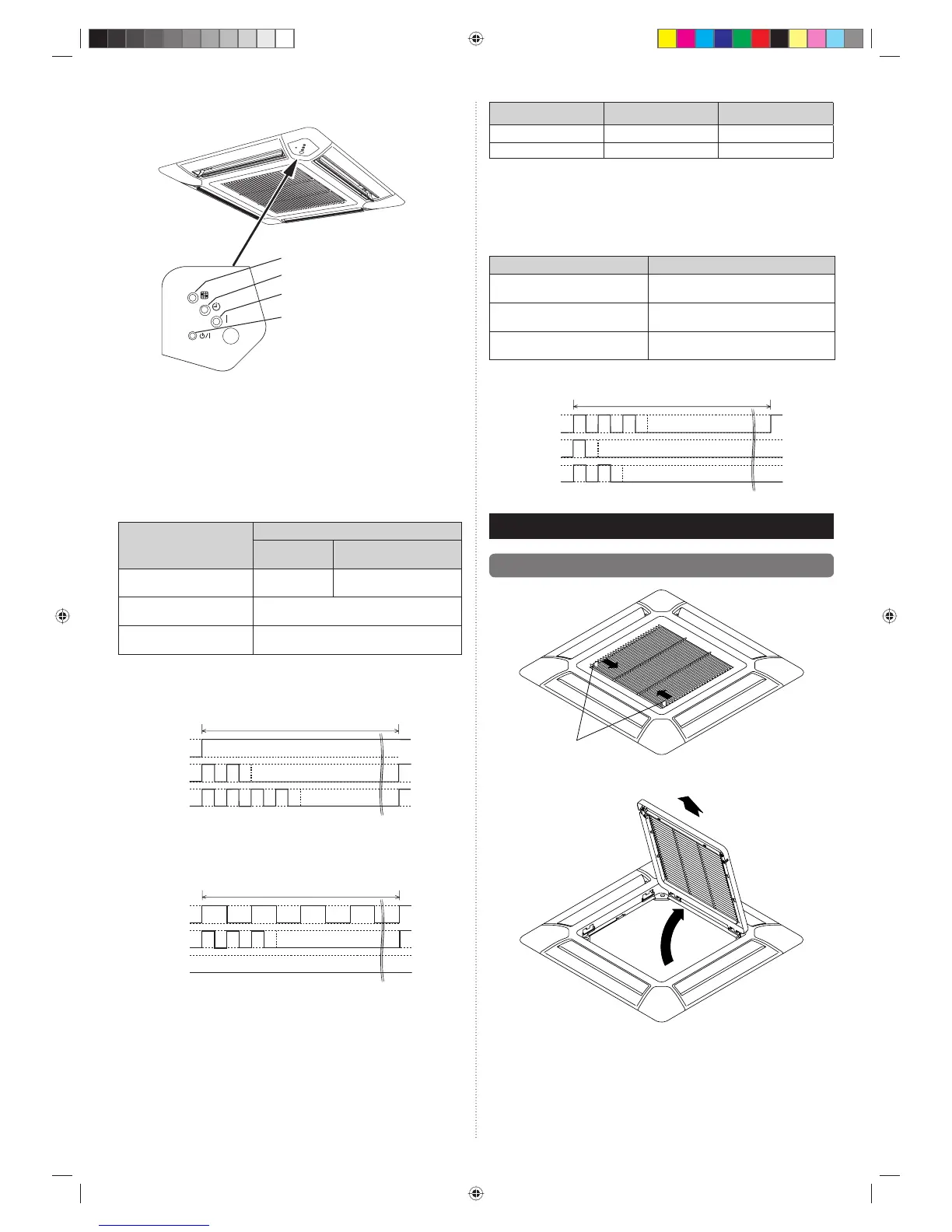

It-13
7.4.1. Nome e funzione dei tasti
Spia FUNZIONAMENTO (verde)
Spia FILTRO (rossa)
Spia TIMER (arancione)
Tasto MANUAL AUTO
(MANUALE AUTOMATICO)
7.4.2. Veri ca delle impostazioni delle funzioni
• Per veri care le impostazioni delle funzioni, premere per 3 secondi il tasto “MANUAL
AUTO” (MANUALE AUTOMATICO) sull'unità interna. Per tornare al normale modo di
funzionamento, si dovrà spegnere prima l'apparecchio.
(1)
Indicazione dell'indirizzo dell'unità interna e del refrigerante
Tipo di indicazione
Nome spia
Tipo di indicazione
Indirizzo dell'unità
interna
Indirizzo refrigerante
Spia FUNZIONAMENTO (verde) ON
Lampeggiante (1,0s
ACCESA/1,0s SPENTA)
Spia TIMER (arancione)
Indirizzo: dieci posizioni (0,5 sec. AC-
CESA/0,5 sec. SPENTA)
Spia FILTRO (rossa)
Indirizzo: una posizione (0,5 sec. AC-
CESA/0,5 sec. SPENTA)
Esempio di indirizzo dell'unità interna
(esempio) INDIRIZZO: 24
Spia FUN-
ZIONAMEN-
TO (verde)
Spia TIMER
(arancione)
Spia
FILTRO
(rossa)
10 sec.
1 ciclo 12 sec.
8 sec
ON
OFF
0,5 sec.
0,5 sec. 0,5 sec. 0,5 sec.
0,5 sec.
0,5 sec.
0,5 sec. 0,5 sec.
0,5 sec.
0,5 sec.
0,5 sec. 0,5 sec.
ON
OFF
ON
OFF
ON
Esempio di indirizzo refrigerante
(esempio) INDIRIZZO: 30
Spia FUNZIO-
NAMENTO
(verde)
Spia TIMER
(arancione)
Spia
FILTRO
(rossa)
9 sec.
1 ciclo 12 sec.
ON
OFF
1,0 sec. 1,0 sec. 1,0 sec. 1,0 sec. 1,0 sec. 1,0 sec. 1,0 sec.
0,5 sec.
0,5 sec.
0,5 sec. 0,5 sec. 0,5 sec. 0,5 sec.
ON
OFF
ON
OFF
OFF
Dettagli relativi alle impostazioni
Numero funzione Elemento Numero impostazione
01 Indirizzo dell'unità interna da 00 a 63
02 Indirizzo refrigerante da 00 a 99
Per l'uso con il telecomando, posizionare tutti gli interruttori rotanti su 0 e fare riferimento
al punto “7.1. Impostazione dell'indirizzo” per informazioni dettagliate.
In fabbrica, tutti gli interruttori sono posizionati su 0.
(2) Altri
Tipo di indicazione
Nome spia Tipo di indicazione
Spia FUNZIONAMENTO (verde)
Numero funzione; dieci posti (0,5s
ACCESA/0,5s SPENTA)
Spia TIMER (arancione)
Numero funzione; un posto (0,5s
ACCESA/0,5s SPENTA)
Spia FILTRO (rossa)
Numero impostazione: (da 0 a 9) (0,5 sec.
ACCESA/0,5 sec. SPENTA)
(esempio) Funzione: 31, Numero impostazione: 2
Spia FUNZIO-
NAMENTO
(verde)
Spia TIMER
(arancione)
Spia
FILTRO
(rossa)
11 sec
10 sec.
9 sec.
1 ciclo 12 sec.
ON
OFF
0,5 sec.
0,5 sec.
0,5 sec.
0,5 sec.
0,5 sec.
0,5 sec.
0,5 sec.
0,5 sec.
0,5 sec.
0,5 sec. 0,5 sec. 0,5 sec.
ON
OFF
ON
OFF
8.
INSTALLAZIONE DELLA GRIGLIA PER CASSETTA
8.1. Rimuovere la griglia di aspirazione
(1) Agire sui 2 ganci della griglia
Gancio della griglia
(2) Aprire la griglia di aspirazione e toglierla.
