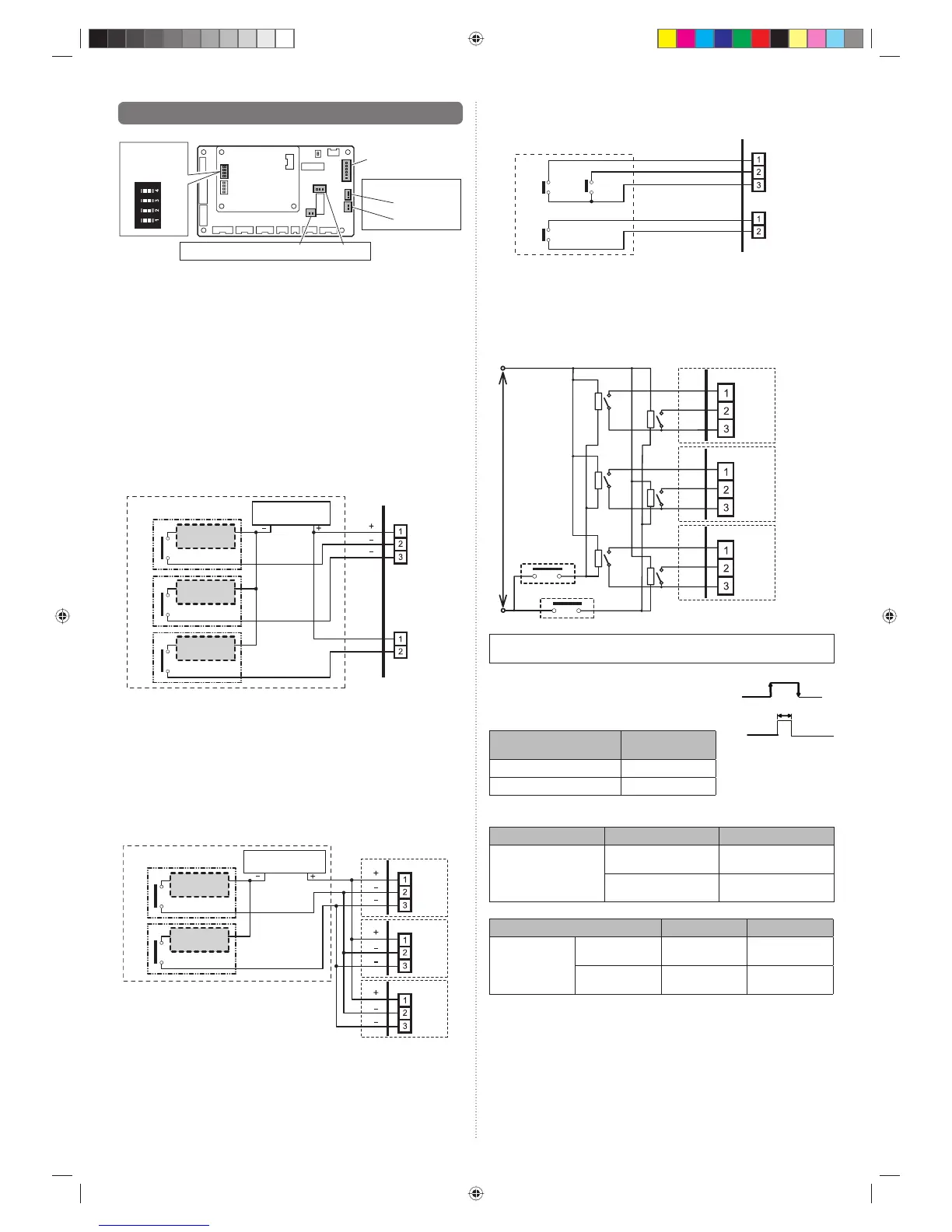

Fr-9
6.5.
Entrée externe et sortie externe (pièces en option)
Carte de circuit imprimé de télécommande
Borne à contact sec
Borne sous tension
(CNA04) (CNA02)
(CNA01)
(CNA03)
Commutateur
DIP (SET 2)
Borne de sortie
(CNB01)
MARCHE
ARRÊT
SW4
SW3
SW2
SW1
(1) Entrée externe
• L’appareil intérieur peut être démarré/arrêté ou arrêté en urgence ou mis en arrêt forcé
à l’aide de la carte de circuit imprimé CNA01 ou CNA02 de l’appareil intérieur.
• Le mode « Marche/Arrêt » ou le mode « Arrêt d’urgence » ou le mode « Arrêt forcé »
peuvent être sélectionnés avec le réglage des fonctions de l’appareil intérieur.
• Il est possible de faire une coupure forcée du thermostat de l’appareil intérieur à l’aide
de la carte de circuit imprimé CNA03 ou CNA04 de l’appareil intérieur.
• Un câble à paire torsadée (22 AWG) doit être utilisé. La longueur maximale du câble et
de 150 m.
• Utilisez un câble d’entrée et de sortie extérieur de dimensions extérieures appropriées
en fonction du nombre de câbles à installer.
• Le branchement des fi ls doit être distinct du câble d’alimentation.
Sélection de l’entrée
Utilisez l’un de ces types de bornes en fonction de l’application. (Les deux types de bor-
nes ne peuvent pas être utilisés simultanément.)
● Borne sous tension ([CNA01], [CNA03])
Si une alimentation doit être fournie au dispositif d’entrée que vous raccordez, utilisez la
borne sous tension ([CNA01], [CNA03]).
Dispositif
d’entrée 1
Dispositif
d’entrée 2
Dispositif
d’entrée 3
Résistance
de charge
Résistance
de charge
Résistance
de charge
*1
Alimentation 12 à
24 V cc
appareil raccordé
*a
*a
*a
Carte de circuit
imprimé
CNA01
CNA03
*b
*1
Fournissez une alimentation de 12 à 24V cc. Sélectionnez une capacité d’alimentation
avec un important surplus pour la charge raccordée.
N’appliquez pas une tension dépassant 24 V aux broches 1-2 et 1-3.
*a L’intensité autorisée est de 5 mA à 10 mA cc. (recommandée : 5 mA cc)
Fournissez une résistance de charge afi n que l’intensité soit de 10 mA cc au maximum.
Sélectionnez des contacts d’utilisation à très faible intensité (utilisables à 12 V cc,
1 mA cc ou moins).
*b
La polarité est [+] pour la broche 1 et [-] pour les broches 2 et 3. Branchez conformément.
Lors d’un raccordement à des bornes sous tension de plusieurs appareils intérieurs avec
un appareil raccordé, veillez à réaliser une dérivation hors de l’appareil intérieur à l’aide
d’une boîte de tirage, etc. comme indiqué sur l’exemple ci-dessous.
Alimentation 12 à
24 V cc
appareil raccordé
Résistance
de charge
Carte de circuit
imprimé
Carte de circuit
imprimé
Carte de circuit
imprimé
CNA01
Dispositif
d’entrée 1
Dispositif
d’entrée 2
Appareil intérieur Appareil intérieur Appareil intérieur
Résistance
de charge
CNA01
CNA01
● Borne à contact sec ([CNA02], [CNA04])
Si une alimentation n’est pas nécessaire au dispositif d’entrée que vous souhaitez raccor-
dez, utilisez la Borne à contact sec ([CNA02], [CNA04]).
Carte de circuit
imprimé
GND (Masse)
Ch 1
Ch 3
*c
*c
*c
*d
Ch 2
CNA02
CNA04
appareil raccordé
*c Sélectionnez des contacts d’utilisation à très faible intensité (utilisables à 12 V cc,
1 mA cc ou moins).
*d Le câblage diffère des bornes sous tension. Soyez vigilant lors du câblage.
Lors d’un raccordement à des bornes à contact sec de plusieurs appareils intérieurs avec un
appareil raccordé, isolez chaque appareil intérieur à l’aide d’un relais, etc. comme indiqué
sur l’exemple ci-dessous.
Alimentation du relais
Appareil intérieur Appareil intérieur Appareil intérieur
Dispositif d’entrée 2
Dispositif d’entrée 1
K1 - K6 : relai
(dispositif pour courant cc)
Carte de circuit
imprimé
Carte de circuit
imprimé
Carte de circuit
imprimé
K1
CNA02
K2
K3
K4
K5
K6
CNA02
CNA02
REMARQUE :
Si le raccordement à plusieurs unités intérieures est direct, cela provoquera une panne.
Comportement du fonctionnement
● Type de signal d’entrée
Il est possible de sélectionner le type du signal d’entrée.
Il est possible de le commuter à l’aide du commutateur DIP
de la carte de circuit imprimé de l’appareil intérieur.
Impulsion
La largeur de
l’impulsion doit être
supérieure à 200 ms.
Front
Commutateur DIP [Set 2 SW2]
Type de signal
d’entrée
OFF (confi guration d’usine) Front
MARCHE Impulsion
● Lorsque le réglage de la fonction est en mode « Marche/Arrêt ».
[Dans le cas d’une entrée « Front »]
Connecteur Signal d’entrée Commande
Canal 1 de CNA01
ou CNA02
OFF (ÉTEINT)→
ON (ALLUMÉ)
Operation
ON (ALLUMÉ) →
OFF (ÉTEINT)
Arrêt
[Dans le cas d’une entrée « Impulsion »]
Connecteur Signal d’entrée Commande
CNA01 ou CNA02
Ch1
OFF (ÉTEINT)→
ON (ALLUMÉ)
Operation
Ch2
OFF (ÉTEINT)→
ON (ALLUMÉ)
Arrêt
* La dernière commande est prioritaire.
* Les unités intérieures au sein du même groupe de télécommande fonctionnent sur le
même mode.
9371022253-01_IM.indb Sec1:99371022253-01_IM.indb Sec1:9 2012-7-12 14:35:012012-7-12 14:35:01
