Fujitsu AUXB07GALH Installation Manual

El-9

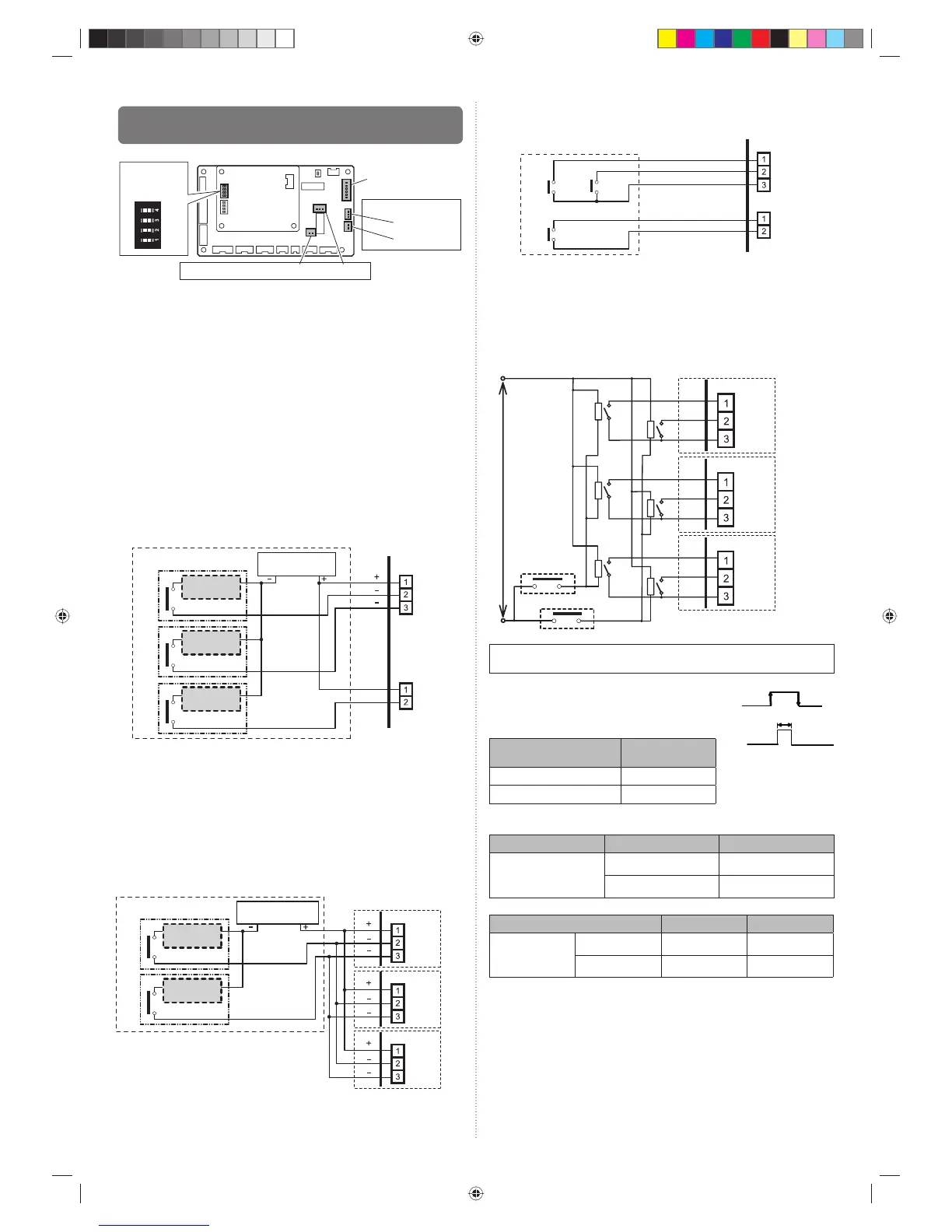

6.5. Εξωτερική είσοδος και εξωτερική έξοδος
(Προαιρετικά εξαρτήματα)
PCB Ελεγκτή
Ακροδέκτης ξηράς επαφής
Ακροδέκτης τάσης
(CNA04) (CNA02)
(CNA01)
(CNA03)
Μικροδιακό-
πτης (SET 2)
Ακροδέκτης εξόδου
(CNΒ01)
ON OFF
SW4
SW3
SW2
SW1
(1) Εξωτερική είσοδος
• Η εσωτερική μονάδα μπορεί να εκτελέσει τις εντολές Εκκίνηση/Διακοπή, Διακοπή
Έκτακτης Ανάγκης ή Βεβιασμένη Διακοπή με τη χρήση των CNΑ01 ή CNΑ02 του PCB
της εσωτερικής μονάδας.
• Οι λειτουργίες "Έναρξη/Διακοπή" "Διακοπή έκτακτης ανάγκης" και "Βεβιασμένη
διακοπή" μπορούν να επιλεγούν στις ρυθμίσεις λειτουργίας της εσωτερικής μονάδας.
• Ο θερμοστάτης της
εσωτερικής μονάδας μπορεί να απενεργοποιηθεί βεβιασμένα με τη
χρήση των CNA03 ή CNA04 της PCB της εσωτερικής μονάδας.
• Πρέπει να χρησιμοποιηθεί στριμμένο ζεύγος καλωδίου (22 AWG). Το μέγιστο μήκος του
καλωδίου είναι 150 m.
• Χρησιμοποιήστε καλώδιο εξωτερικής εισόδου και εξόδου με κατάλληλη εξωτερική
διάμετρο, ανάλογα με τον αριθμό καλωδίων που είναι να εγκατασταθούν.
• Η σύνδεση των
καλωδίων πρέπει να είναι ξεχωριστή από τη γραμμή του καλωδίου
τροφοδοσίας.
Επιλογή εισόδου
Χρησιμοποιήστε οποιονδήποτε από τους παρακάτω τύπους ακροδέκτη, ανάλογα με την
εφαρμογή. (Δεν μπορούν να χρησιμοποιηθούν ταυτόχρονα και οι δύο τύποι των ακροδε-
κτών.)
● Ακροδέκτης εφαρμογής τάσης ([CNA01], [CNA03])
Όταν πρέπει να παρέχεται τροφοδοσία στην είσοδο της συσκευής που θέλετε να συνδέσε-
τε, χρησιμοποιήστε το τερματικό τάσης ([CNA01], [CNA03]).
Συσκευή
εισόδου 1
Συσκευή
εισόδου 2
Συσκευή
εισόδου 3
Αντίσταση
φορτίου
Αντίσταση
φορτίου
Αντίσταση
φορτίου
*1
Τροφοδοσίας DC
12 έως 24V
συνδεδεμένη μονάδα
*a
*a
*a
P.C .B
CNA01
CNA03
*b
*1 Ορίστε την παροχή ισχύος DC12 στα 24V. Επιλέξτε ικανότητα παροχής ισχύος με αρκετό
πλεόνασμα για το συνδεδεμένο φορτίο.
Μην τροφοδοτείτε τάση πέραν των 24V διαμέσου των ακιδών 1-2 και 1-3.
*a Το επιτρεπόμενο ρεύμα είναι DC 5mA έως 10mA. (Συνιστώμενο: DC5mA)
Δώστε αντίσταση φορτίου ώστε το ρεύμα να γίνει DC10mA ή λιγότερο.
Επιλέξτε επαφές με πολύ χαμηλή χρήση ρεύματος (χρήση στα DC12V, DC1mA ή λιγό-
τερο).
*b Η πολικότητα είναι [+] στην ακίδα 1 και [-] στις ακίδες 2 και 3. Συνδέστε σωστά.
Όταν συνδέσετε σε τερματικά τάσης πολλαπλών εσωτερικών μονάδων με συνδεδεμένη
μονάδα, βεβαιωθείτε ότι κάνατε διακλάδωση εκτός της εσωτερικής μονάδας με τη χρήση
κουτιού διακλάδωσης κλπ, όπως φαίνεται στο παράδειγμα παρακάτω.
Παροχή ισχύος
DC 12 έως 24 V
συνδεδεμένη μονάδα
Αντίσταση
φορτίου
P.C .B
P.C .B
CNA01
P.C .B
Συσκευή
εισόδου 1
Συσκευή
εισόδου 2
Εσωτερική
μονάδα
Εσωτερική
μονάδα
Εσωτερική
μονάδα
Αντίσταση
φορτίου
CNA01
CNA01
● Ακροδέκτης ξηράς επαφής ([CNA02], [CNA04])
Όταν δεν απαιτείται η παροχή ισχύος στην είσοδο της συσκευής που θέλετε να συνδέσετε,
χρησιμοποιήστε το τερματικό ξηράς επαφής ([CNΑ02], [CNΑ04]).
P.C .B
GND
Καν 1
Καν 3
*c
*c
*c
*d
Καν 2
CNA02
CNA04
συνδεδεμένη μονάδα
*c Επιλέξτε επαφές με πολύ χαμηλή χρήση ρεύματος (χρήση στα DC12V, DC1mA ή λιγό-
τερο).
*d Η καλωδίωση διαφέρει από τα τερματικά τάσης. Προσέχετε επαρκώς όταν κάνετε την
καλωδίωση.
Όταν συνδέετε τερματικά ξηράς επαφής πολλαπλών εσωτερικών μονάδων σε συνδεδεμένη
μονάδα, μονώστε την κάθε εσωτερική μονάδα
με ρελέ κλπ, όπως φαίνεται στο παράδειγμα
παρακάτω.
Τροφοδοσία για το ρελέ
Εσωτερική μονάδα
Εσωτερική μονάδα
Εσωτερική μονάδα
Συσκευή εισόδου 2
Συσκευή εισόδου 1
K1 - K6: Ρελέ
(Συσκευή για ρεύμα DC)
P.C .B
K1
P.C .B
P.C .B
CNA02
K2
K3
K4
K5
K6
CNA02
CNA02
ΣΗΜΕΙΩΣΗ :
Όταν συνδέετε απ' ευθείας σε πολλαπλές εσωτερικές μονάδες, θα προκληθεί βλάβη.
Συμπεριφορά λειτουργίας
● Τυπος σήματος εισόδου
Μπορείτε να επιλέξετε τύπο σήματος εισόδου.
Γίνεται με μικροδιακόπτη στο PCB της εσωτερικής μονάδας.
Παλμός
Το πλάτος του
παλμού πρέπει να
είναι μακρύτερο από
200msec.
Άκρη
Μικροδιακόπτης [Set 2 SW2]
Τυπος σήμα-
τος εισόδου
OFF (Εργοστασιακή ρύθμιση) Άκρη
ON Παλμός
● Όταν η ρύθμιση λειτουργίας είναι στην κατάσταση "Έναρξη/Διακοπή".
[Στην περίπτωση εισόδου "Άκρου"]
Συνδετήρας Σήμα εισόδου Εντολή
Καν1 του CNA01 ή CNA02
OFF → ON Λειτουργία
ON → OFF Διακοπή
[Στην περίπτωση εισόδου "Παλμού"]
Συνδετήρας Σήμα εισόδου Εντολή
CNA01 ή CNA02
Καν1OFF → ON Λειτουργία
Καν2OFF → ON Διακοπή
* Η τελευταία εντολή έχει προτεραιότητα.
* Οι εσωτερικές μονάδες στην ίδια ομάδα τηλεχειρισμού λειτουργούν με τον ίδιο τρόπο.
