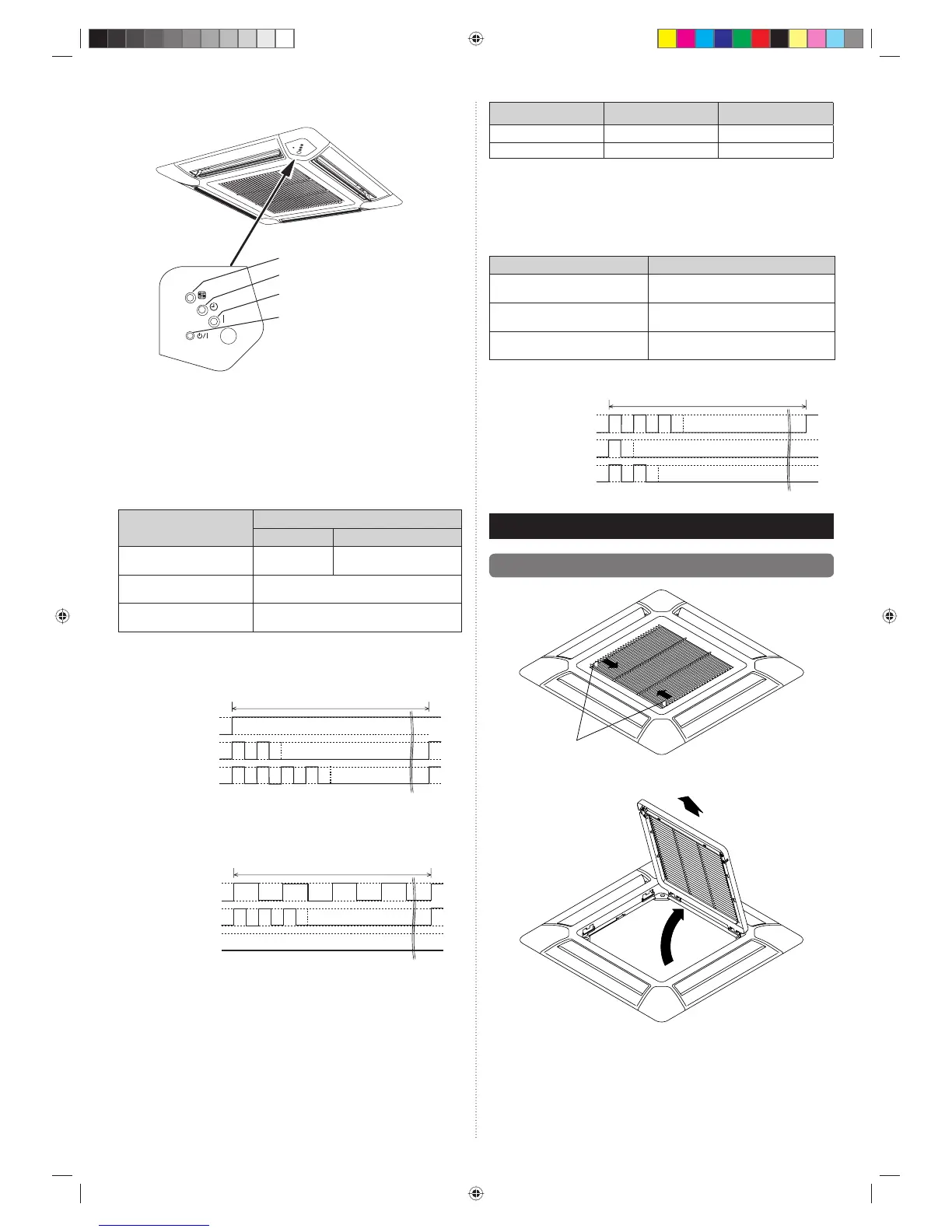

7.4.1. Düğme adı ve işlevi
ÇALIŞMA gösterge lambası (Yeşil)
FİLTRE gösterge lambası (Kırmızı)
ZAMANLAYICI gösterge lambası (Turuncu)
MANUAL AUTO (MANÜEL OTOMATİK)
düğmesi
7.4.2. İşlev ayarlarını kontrol etme
• İşlev ayarlarını kontrol etmek için, iç ünitedeki “MANUAL AUTO” (MANÜEL OTOMATİK)
düğmesini 3 saniye basılı tutun. Normal çalışma moduna dönmek için gücün kesilmesi gereklidir.
(1) İç ünite ve soğutucu adresi gösterimi
Gösterim düzeni
Gösterge adı
Gösterim düzeni
İç ünite adresi Soğutucu adresi
ÇALIŞMA gösterge
lambası (Yeşil)
ON (AÇIK)
Yanıp sönme (1,0 sn ON
[AÇIK]/1,0 sn OFF [KAPALI])
ZAMANLAYICI gösterge
lambası (Turuncu)
Adres: onlar basamağı (0,5 sn. ON
[AÇIK]/0,5 sn. OFF [KAPALI])
FİLTRE gösterge
lambası (Kırmızı)
Adres: birler basamağı (0,5 sn. ON
[AÇIK]/0,5 sn. OFF [KAPALI])
• İç ünite adresi örneği
(Örnek) ADRES: 24
ÇALIŞMA
gösterge lambası
(Yeşil)
ZAMANLAYICI
gösterge lambası
(Turuncu)
FİLTRE
gösterge lambası
(Kırmızı)
10 sn.
1 döngü 12 sn.
8 sn.
ON (AÇIK)
OFF (KAPALI)
0,5 sn.
0,5 sn. 0,5 sn. 0,5 sn.
0,5 sn.
0,5 sn.
0,5 sn. 0,5 sn.
0,5 sn.
0,5 sn.
0,5 sn. 0,5 sn.
ON (AÇIK)
OFF (KAPALI)
ON (AÇIK)
OFF (KAPALI)
ON (AÇIK)
• Soğutucu adresi örneği
(Örnek) ADRES: 30
9 sn.
1 döngü 12 sn.
1,0 sn. 1,0 sn. 1,0 sn. 1,0 sn. 1,0 sn. 1,0 sn. 1,0 sn.
0,5 sn.
0,5 sn.
0,5 sn. 0,5 sn. 0,5 sn. 0,5 sn.
OFF (KAPALI)
ÇALIŞMA
gösterge lambası
(Yeşil)
ZAMANLAYICI
gösterge lambası
(Turuncu)
FİLTRE
gösterge lambası
(Kırmızı)
ON (AÇIK)
OFF (KAPALI)
ON (AÇIK)
OFF (KAPALI)
ON (AÇIK)
OFF (KAPALI)
• Ayar ayrıntıları
İşlev numarası Öğe Ayar numarası
01 İç ünite adresi 00 - 63
02 Soğutucu adresi 00 - 99
Bir uzaktan kumandayla kullanım için, tüm döner anahtarları 0'a ayarlayın ve ayrıntılar için
“7.1. Adresi ayarlama” bölümüne başvurun.
Tüm anahtarlar fabrikada 0'a ayarlanır.
(2) Diğer
Gösterim düzeni
Gösterge Adı Gösterim düzeni
ÇALIŞMA gösterge lambası (Yeşil)
İşlev numarası; onlar yeri (0,5 sn. ON [AÇIK] /
0,5 sn. OFF [KAPALI])
ZAMANLAYICI gösterge
lambası (Turuncu)
İşlev numarası; birler yeri (0,5 sn. ON [AÇIK] /
0,5 sn. OFF [KAPALI])
FİLTRE gösterge lambası (Kırmızı)
Ayar numarası: (0 - 9) (0,5 sn. ON [AÇIK]/0,5
sn. OFF [KAPALI])
(Örnek) İşlev: 31, Ayar numarası: 2
ÇALIŞMA
gösterge lambası
(Yeşil)
ZAMANLAYICI
gösterge lambası
(Turuncu)
FİLTRE
gösterge lambası
(Kırmızı)
ON (AÇIK)
OFF (KAPALI)
ON (AÇIK)
OFF (KAPALI)
ON (AÇIK)
OFF (KAPALI)
11 sn.
10 sn.
9 sn.
1 döngü 12 sn.
0,5 sn.
0,5 sn.
0,5 sn.
0,5 sn.
0,5 sn.
0,5 sn.
0,5 sn.
0,5 sn.
0,5 sn.
0,5 sn. 0,5 sn. 0,5 sn.
8. KASET IZGARA MONTAJI
8.1. Giriş ızgarasını sökün
(1) 2 ızgara kancasını kaydırın
Izgara kancası
(2) Giriş ızgarasını açın ve çıkarın.
