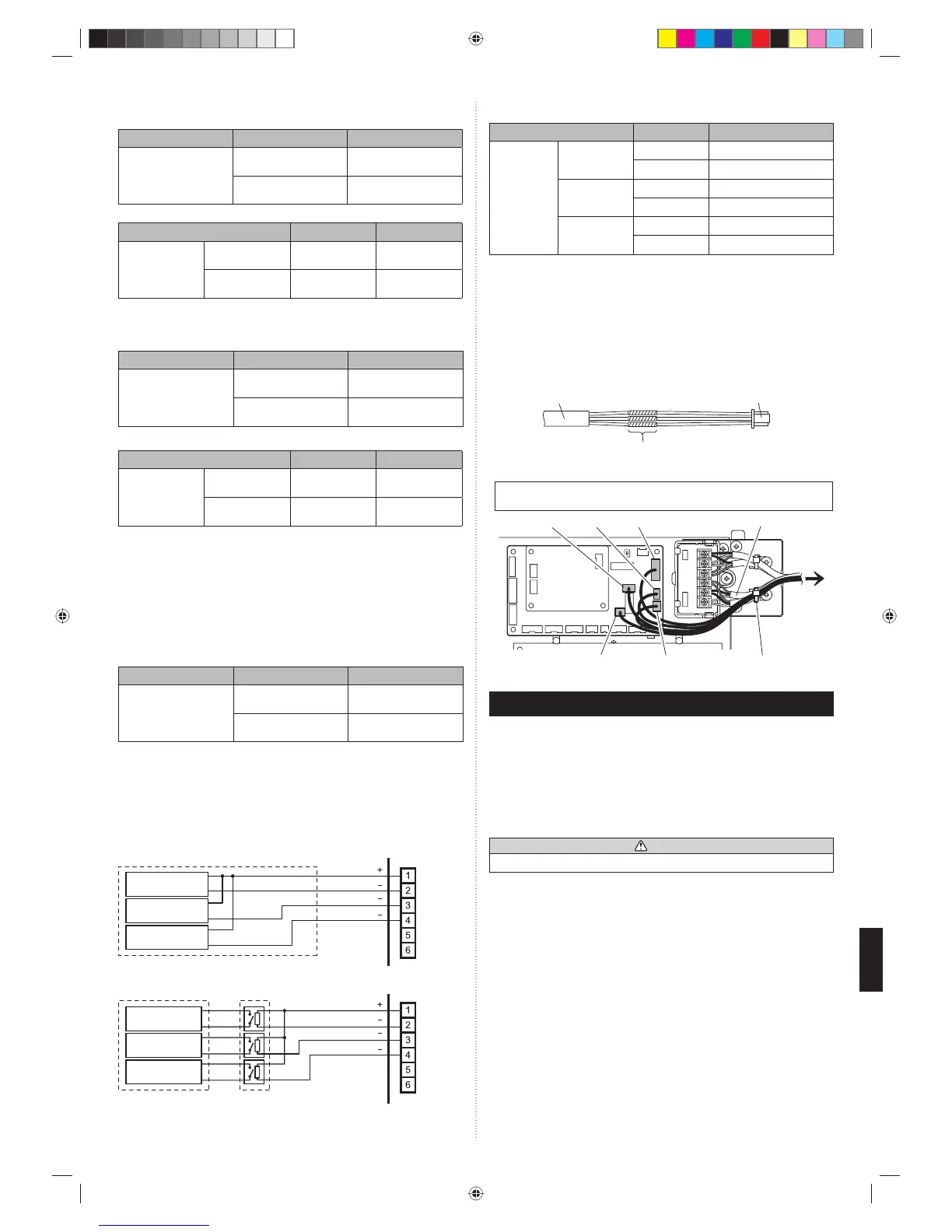

● İşlev ayarı “Acil durum durdurma” modunda olduğunda.
[“Kenar” girişi durumunda]
Konektör Giriş sinyali Komut
CNA01 ya da
CNA02'nin Ch1'i
OFF → ON
(KAPALI → AÇIK)
Acil durum durma
ON → OFF
(AÇIK → KAPALI)
Normal
[“Atım” girişi durumunda]
Konektör Giriş sinyali Komut
CNA01 ya
da CNA02
Ch1
OFF → ON
(KAPALI → AÇIK)
Acil durum durma
Ch2
OFF → ON
(KAPALI → AÇIK)
Normal
* Acil durum durma çalıştığında, aynı soğutucu sisteminin tüm iç üniteleri durur.
● İşlev ayarı “ Zorunlu durdurma” modunda olduğunda.
[“Kenar” girişi durumunda]
Konektör Giriş sinyali Komut
CNA01 ya da
CNA02'nin Ch1'i
OFF → ON
(KAPALI → AÇIK)
Zorunlu durdurma
ON → OFF
(AÇIK → KAPALI)
Normal
[“Atım” girişi durumunda]
Konektör Giriş sinyali Komut
CNA01 ya
da CNA02
Ch1
OFF → ON
(KAPALI → AÇIK)
Zorunlu durdurma
Ch2
OFF → ON
(KAPALI → AÇIK)
Normal
* Zorunlu durdurma tetiklendiğinde, iç ünite durur ve uzaktan kumandayla Başlat/Durdur
işlemi kısıtlanır.
* Bir uzaktan kumanda grubu oluşturmayla zorunlu durdurma işlevi kullanıldığında, aynı
ekipmanı, grup içindeki her bir iç üniteye bağlayın.
• İşlevlerin seçim yöntemi
İç ünitenin işlev ayarıyla, “Başlat/Durdur” modu ya da “Acil durum durma” modu, “Zorunlu
durdurma” modu seçilebilir.
● Zorlamalı termostat kapatma işlevi
[Yalnızca “Kenar” girişi]
Konektör Giriş sinyali Komut
CNA03 ya da
CNA04'ün Ch3'ü
OFF → ON
(KAPALI → AÇIK)
Termostat kapalı
ON → OFF
(AÇIK → KAPALI)
Normal
(2) Harici çıkış
• Çift bükümlü bir kablo (22AWG) kullanılmalıdır. Kablonun maksimum uzunluğu 25m'dir.
• Çekilecek kablo sayısına bağlı olarak, uygun harici boyutlu harici giriş ve çıkış kablosu
kullanın.
• Çıkış voltajı: Yüksek DC12V±2V, Düşük 0V.
• İzin verilen akım: 50mA
Çıkış seçimi
● Gösterge, vb. doğrudan bağlandığında
Çalışma
göstergesi
Hata
göstergesi
İç ünite Fan
durumu göstergesi
bağlı ünite
P.C .B
CNB
01
● Bir güç kaynağıyla donatılmış üniteyle bağlarken
CNB
01
P.C .B
Bağlı
cihaz 1
Bağlı
cihaz 2
Bağlı
cihaz 3
bağlı ünite Röle (Alan sağlama)
Çalışma şekli
Konektör Çıkış voltajı Durum
CNB01
Harici çıkış1
Pimleri 1-2
0V Durdur
DC 12 V Çalışma
Harici çıkış2
Pimleri 1-3
0V Normal
DC 12 V Hata
Harici çıkış3
Pimleri 1-4
0V İç ünite fan durma
DC 12 V İç ünite fan çalışma
(3) Bağlantı yöntemleri
• Kablo değişikliği
Kablo kiti bağlayıcısına takılı kablodan yalıtımı çıkarın.
Alan tarafından sağlanan kablodan yalıtımı çıkarın. Alan kablosu ve kablo kiti kablosunu
birbirine bağlamak için sıkıştırmalı tip yalıtımlı bitişik bağlantıyı kullanın.
Bağlanacak kabloyu lehimle kabloya bağlayın.
ÖNEMLİ: Kablolar arasındaki bağlantıyı yalıttığınızdan emin olun.
İsteğe bağlı parçalar:
Harici giriş/çıkış kablosu
Bağlı parçaları lehimleyip yalıtın.
Alan besleme
• Bağlantı terminalleri ve kablo tesisatı düzenlemesi
Aşağıdaki şekilde, tüm olası konektörler, açıklama için bağlanmıştır.
Asıl montajda, tüm konektörleri aynı anda bağlayamazsınız.
CNA02
CNA04
CNA03
Kablo kelepçesi (Alan sağlama):
İletim kablosuna bağlayın
CNA01 CNB01
İletim kablosu
7. ALAN AYARI
ALAN AYARI ile adres ayarı için aşağıdaki gibi 3 yöntem vardır.
Yöntemlerin herhangi biriyle ayarlayın.
Her ayar yöntemi aşağıdaki (1) - (3) kısmında açıklanmaktadır.
(1) IU AD
, REF AD SW ayarları
... Bu kısım (7.1. Adresi ayarlama)
(2) Uzaktan kumanda ayarları ....
Ayrıntılı ayar bilgisi için kablolu ya da kablosuz uzaktan
kumanda kılavuzuna başvurun. (IU AD, REF AD SW
ayarını 0 yapın)
(3) Otomatik adres ayarı ............
Ayrıntılı ayar bilgisi için dış ünite kılavuzuna başvurun. (IU
AD, REF AD SW ayarını 0 yapın)
DİKKAT
Alan ayarını gerçekleştirmeden önce gücü KAPATTIĞINIZDAN emin olun.
