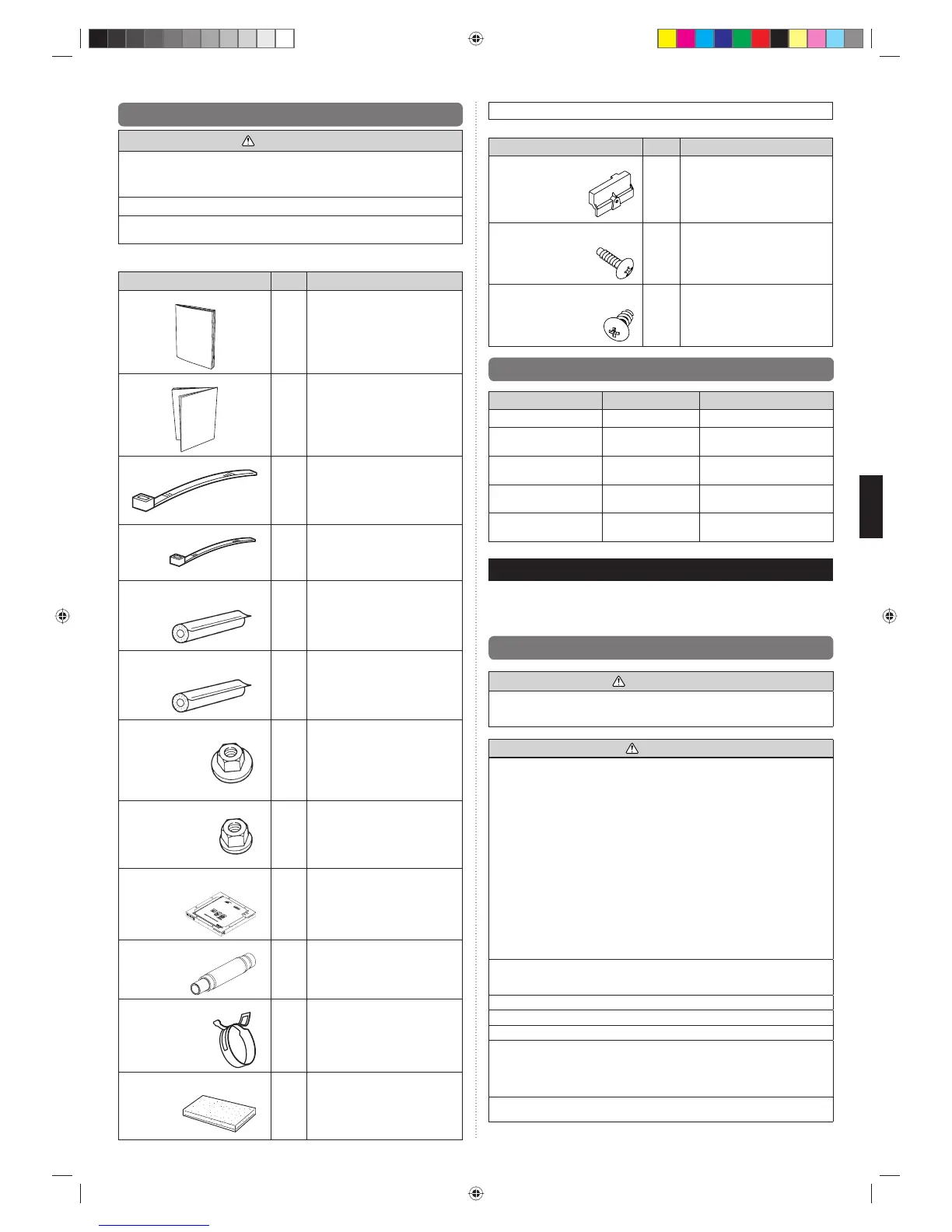

Es-2
2.3. Accesorios
ADVERTENCIA
Durante la instalación, asegúrese de utilizar las piezas suministradas por el fabricante u
otras piezas indicadas.
El uso de piezas no prescritas puede causar accidentes graves como la caída de la
unidad, fugas de agua, descargas eléctricas o incendios.
Se incluyen las siguientes piezas de instalación. Utilícelas según sea necesario.
Guarde el Manual de Instalación en un sitio seguro y no deseche ningún otro accesorio
hasta terminar el proceso de instalación.
No se deshaga de ningún accesorio hasta que haya nalizado la instalación.
Nombre y forma Cant. Aplicación
Manual de funcionamiento
1
Manual de instalación
1
(Este libro)
Brida de cable (grande)
4
Para fijar la tubería de conexión
(grande y pequeña)
Brida de cable (mediana)
2
Para la transmisión y la unión de
cables del mando a distancia.
Aislamiento térmico del acoplador
(pequeño)
1
Para la unión de la tubería del lado
interior (pequeño)
Aislamiento térmico del acoplador
(grande)
1
Para la unión de la tubería del lado
interior (grande)
Tuerca especial A (brida grande)
4
Para la instalación de la unidad
interior
Tuerca especial B (brida pequeña)
4
Para la instalación de la unidad
interior
Plantilla
(Parte superior de cartón)
1
Para la perforación de orificios en el
techo
También se utiliza como embalaje
Manguera de drenaje
1
Para instalar la tubería de drenaje
VP25 (diam. ext. 32, diam. int. 25)
Banda de sujeción de la manguera
1
Para instalar la manguera de drenaje
Aislamiento de la manguera de drenaje
1
Para instalar la tubería de drenaje
ACCESORIOS DE LA REJILLA DEL CASSETTE
Nombre y forma Cant. Aplicación
Cubierta del conector
1
Para cubrir el conector
Tornillo de rosca
(M5 × 12mm)
4
Para montar la rejilla del cassette
Tornillo de rosca
(M4 × 12mm)
1
Para montar la cubierta del conector
2.4. Piezas opcionales
Descripción Pieza n.º Aplicación
Cable de salida externa B 9379529013 Para puerto de salida
Cable D de entrada externa 9368779016
Para puerto de entrada de control
(terminal de tensión)
Cable F de entrada externa 9368779023
Para puerto de entrada de control
(terminal de contacto seco)
Cable B de entrada externa 9368778002
Para puerto de apagado forzado
de termostato (terminal de tensión)
Cable E de entrada externa 9368778019
Para puerto de apagado forzado de
termostato (terminal de contacto seco)
3. INSTALACIÓN
Es importante una ubicación de instalación inicial correcta porque es difícil mover la uni-
dad tras la instalación.
3.1. Selección de una ubicación de instalación
ADVERTENCIA
Seleccione unas ubicaciones de instalación que puedan aguantar sin problemas el
peso de la unidad interior. Instale las unidades rmemente para evitar que vuelquen o
se caigan.
ATENCIÓN
No instale la unidad en las siguientes zonas:
En una zona con alto contenido en sal como, por ejemplo, junto al mar.
Las piezas metálicas se deteriorarán y podrían desprenderse o producir un
escape de agua en la unidad.
Zonas con una gran cantidad de aceite mineral o donde se salpique mucho aceite
o se genere mucho vapor, como por ejemplo una cocina.
Las piezas de plástico se deteriorarán y podrían desprenderse o producir un
escape de agua en la unidad.
Zonas que generan sustancias que afectan negativamente al equipo, como gas
sulfúrico, cloro, ácido o álcali.
Provocará la corrosión de las tuberías de cobre y de las juntas soldadas, lo cual,
a su vez, puede provocar fugas de refrigerante.
Una zona propensa a fugas de gas combustible, que contenga bras de carbono
en suspensión o polvo inflamable, o sustancias volátiles inflamables como
aguarrás o gasolina.
Si se produce una fuga de gas y se acumula alrededor de la unidad, puede
provocar un incendio.
• Zonas en las que puedan orinar animales en la unidad o donde se genere
amoniaco.
No utilice la unidad con nes especí cos, como para almacenar comida, criar animales,
cultivar plantas o guardar dispositivos de precisión u objetos de arte.
Se podría alterar la calidad de los objetos guardados o almacenados.
No realice la instalación en lugares donde exista riesgo de fuga de gas combustible.
No instale la unidad junto a una fuente de calor, vapor o gas in amable.
Instale la unidad donde el drenaje no cause ningún problema.
Instale la unidad interior, el cable de alimentación, el cable de transmisión y el cable del
mando a distancia a una distancia mínima de 1 m de un receptor de televisión o radio.
De esta forma, se evitarán posibles interferencias en la recepción de TV o en la radio.
(Incluso si se instalan a más de 1 m, es posible que se sigan produciendo interferencias
en determinadas circunstancias.)
Si cabe la posibilidad de que niños menores de 10 años se acerquen a la unidad,
adopte las medidas de prevención oportunas para mantenerla fuera de su alcance.
