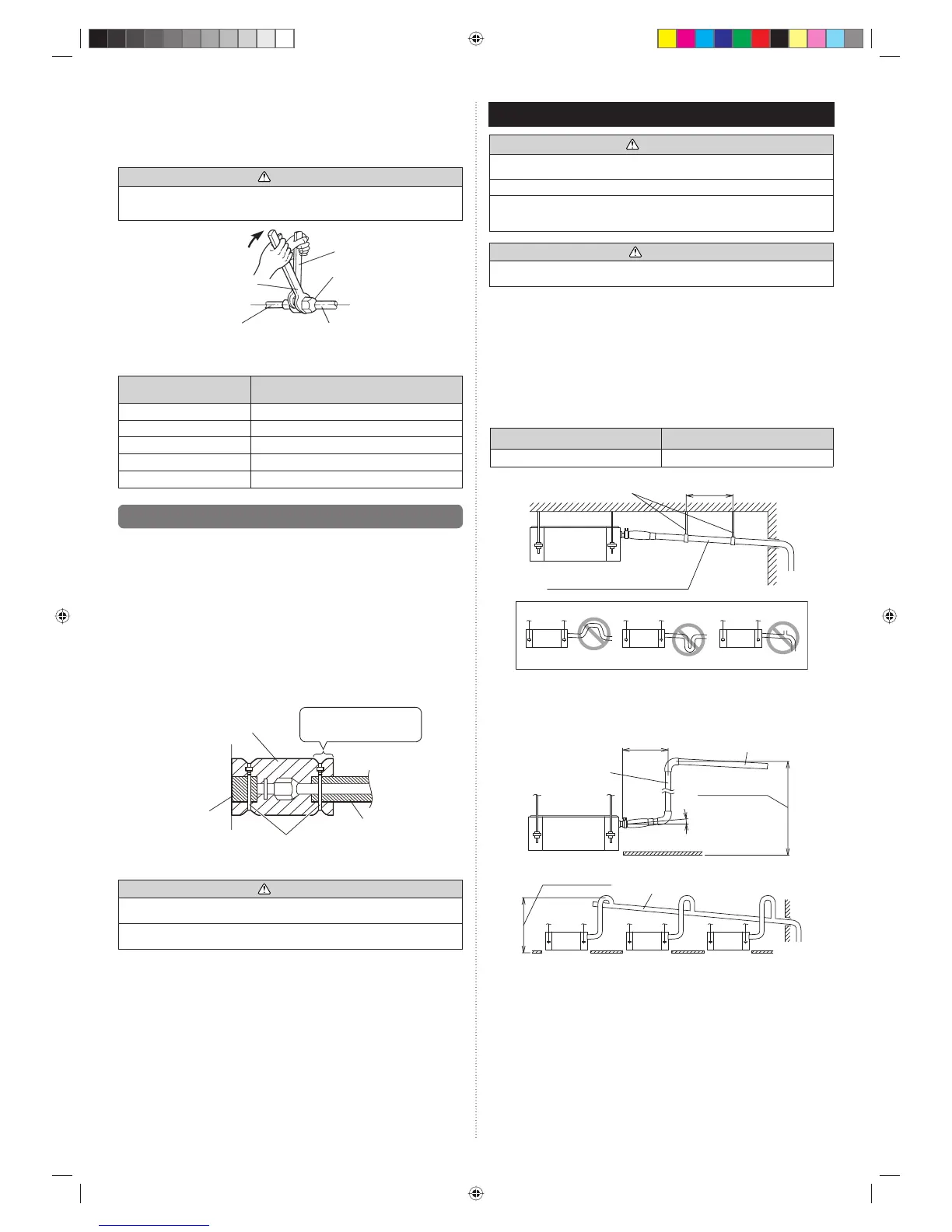

4.3.3. Ligação dos tubos
Quando a porca de abocardamento estiver devidamente apertada à mão, segure na
união do lado do corpo do aparelho com outra chave e, de seguida, aperte com a chave
dinamométrica. (Consulte na tabela que se segue os binários de aperto da porca de
abocardamento.)
CUIDADO
Segure na chave dinamométrica pela pega e mantenha-a em ângulo recto com o tubo,
de forma a apertar a porca de abocardamento correctamente.
Tubo de ligação
Porca de abocarda-
mento
Aperte com 2 chaves.
Chave dinamométrica
Tubo da unidade interior (lado
do corpo do aparelho)
Chave de retenção
Porca de abocardamento
[mm (pol.)]
Momento de aperto [N·m (kgf·cm)]
6,35 (1/4) diâm. 16 a 18 (160 a 180)
9,52 (3/8) diâm. 32 a 42 (320 a 420)
12,70 (1/2) diâm. 49 a 61 (490 a 610)
15,88 (5/8) diâm. 63 a 75 (630 a 750)
19,05 (3/4) diâm. 90 a 110 (900 a 1.100)
4.4. Instalação do isolamento térmico
Instale o material de isolamento térmico depois de efectuar um teste de fuga de refri-
gerante (consulte o Manual de Instalação da unidade exterior para obter mais informa-
ções).
ACOPLADOR DE ISOLAMENTO TÉRMICO
• Utilize o acoplador de isolamento térmico (Acessórios) para isolar à volta do tubo de
gás e do tubo de líquido do lado interior.
• Depois de instalar o acoplador de isolamento térmico, envolva ambas as
extremidades em fi ta de vinilo, de forma a não haver folgas.
• Depois de colocar o acoplador de isolamento térmico, fi xe-o com 2 abraçadeiras de
cabos (grandes), uma em cada extremidade do isolamento.
• As abraçadeiras de cabos devem sobrepor-se ao tubo de isolamento térmico.
Acoplador de isolamento
térmico (Acessórios)
Abraçadeira de cabos (Grande) (Acessórios)
Isolamento térmico
Isolamento
térmico
Cubra esta parte com isola-
mento térmico.
CUIDADO
Depois de verificar se existem fugas de gás (consulte o Manual de Instalação da
unidade exterior), execute as operações desta secção.
Coloque o isolamento térmico à volta dos tubos largo (gás) e estreito (líquido). Se não o
fi zer, podem ocorrer fugas de água.
5. INSTALAÇÃO DOS TUBOS DE DRENAGEM
ATENÇÃO
Não insira a tubagem de drenagem no colector de esgotos onde existe gás sulfuroso.
(Pode ocorrer erosão do permutador de calor.)
Isole as peças devidamente para evitar que pingue água das peças de ligação.
Verifi que se a drenagem está a decorrer correctamente após a instalação, utilizando a
parte visível da porta de drenagem transparente e a saída fi nal do tubo de drenagem do
corpo do aparelho.
CUIDADO
Não utilize cola na porta de drenagem do corpo do aparelho. (Utilize a mangueira de
drenagem fornecida e ligue o tubo de drenagem.)
• Instale o tubo de drenagem com gradiente descendente (de 1/100 a 1/50) e de forma
que não ocorram subidas ou retenções no tubo. Uma drenagem irregular provocada
pelo fl uxo de água acumulada no tubo pode dar origem a uma obstrução do dreno.
•
Utilize um tubo rígido de policloreto de vinilo comum (VP25) [diâmetro exterior de 32 mm].
• Se o tubo for demasiado comprido, instale suportes.
• Não sangre o ar. A drenagem poderá ser ejectada para fora.
• Coloque sempre isolamento térmico no tubo de drenagem do lado interior.
• Se for impossível obter um gradiente sufi ciente para o tubo, eleve o dreno.
Tamanho do tubo
Tubo de drenagem VP25 (D.E. 32 mm)
Peças de suspensão
VP25 (D.E. 32 mm)
Gradiente descendente 1/100 a 1/50
1,5 a 2 m
Elevação
PROIBIDO:
Retenção Vazamento de ar
Quando elevar o dreno:
• A altura entre o tubo inclinado e o tecto deve ser inferior a 700 mm. Uma elevação
superior à indicada provocará fugas.
• Eleve verticalmente o tubo na posição de 300 mm ou menos da unidade.
VP25 (D.E. 32 mm)
não fornecido
VP30 (D.E. 38 mm) ou superior Gra-
diente descendente 1/100 a 1/50
Gradiente descen-
dente 1/100 a 1/50
300 mm ou menos
700 mm ou menos
700 mm ou menos
Gradiente horizontal
ou ascendente
