Fujitsu AUXB07GALH Installation Manual

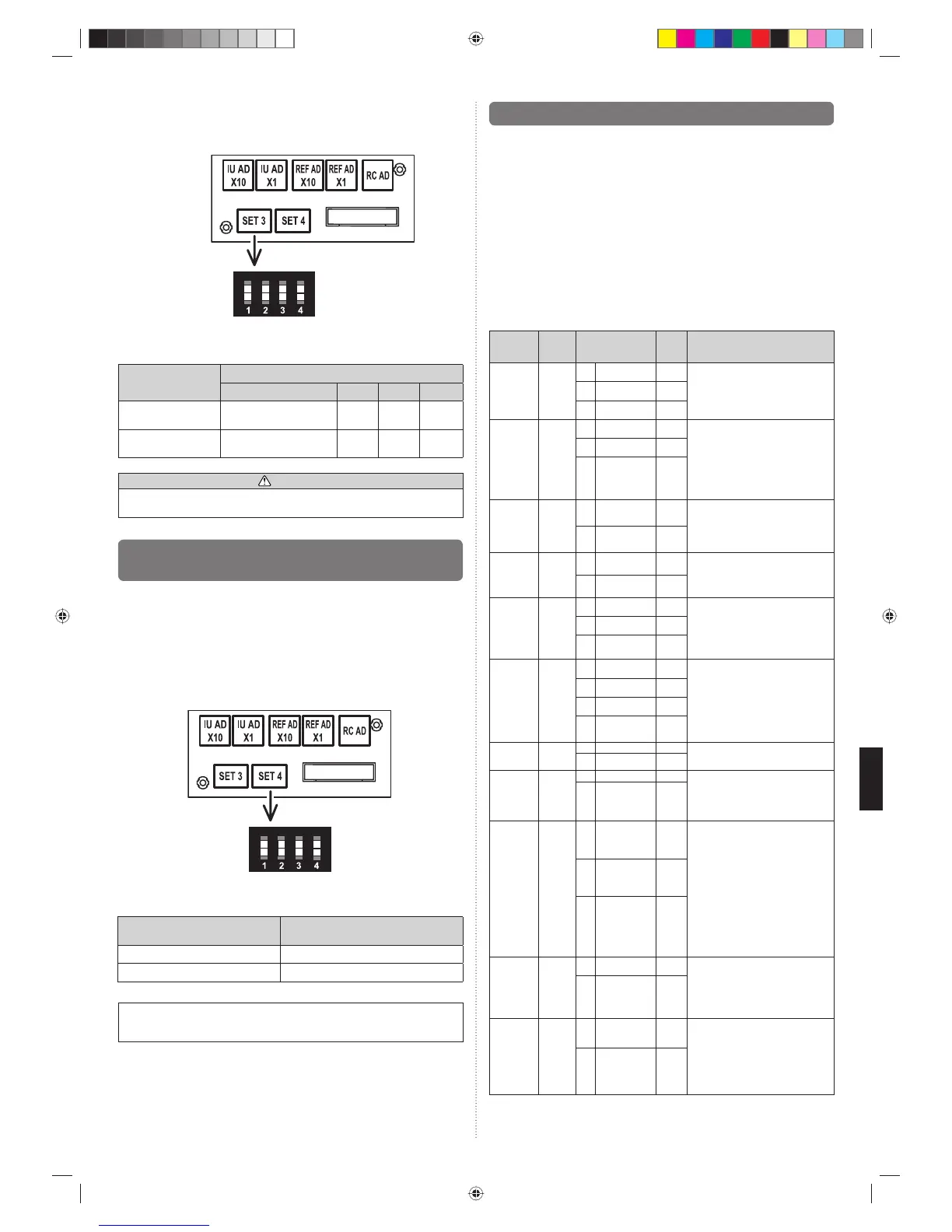

Pt-12
Defi nição do código personalizado para a unidade interior
Consulte a Table B para confi gurar os comutadores DIP SW1 e SW2 do conjunto 3
(SET 3).
ACTIVADO
DESACTIVADO
SW
1
SW
2
SW
3
SW
4
Comutador DIP
“SET3”
Table B
Código personalizado
A (Definição de fábrica) B C D
Comutador DIP SET 3
SW1
APAGADA
ACTIVADO DESACTIVADO ACTIVADO
Comutador DIP SET 3
SW2
DESACTIVADO
DESACTIVADO ACTIVADO ACTIVADO
CUIDADO
• Os comutadores não devem ser utilizados de forma diferente da indicada, pois tal
pode causar um funcionamento incorrecto ou uma avaria da unidade.
7.3. Mudança do limite superior da temperatura de
arrefecimento
Esta defi nição pode ser aumentada até ao limite máximo do intervalo da defi nição de
temperatura de arrefecimento.
É possível utilizar esta defi nição quando ligar os controlos indicados em seguida.
• Controlo remoto com fi os (Tipo de 2 fi os)
• Controlo remoto central
• Controlo de painel táctil
• Controlo do sistema
• Ferramenta de serviço
• Ferramenta de monitorização Web
Confi guração do comutador DIP
Consulte a Table C para confi gurar o comutador DIP SW3 do conjunto 4 (SET 4).
Comutador DIP
“SET4”
SW
1
SW
2
SW
3
SW
4
ACTIVADO
DESACTIVADO
Table C
Comutador DIP SET 4 SW3 Intervalo da defi nição de temperatura de
arrefecimento
DESACTIVADO (Defi nição de fábrica) Padrão (18 a 30 °C)
ACTIVADO Extensão (18 a 32 °C)
NOTA:
Não efectue uma confi guração padrão e uma confi guração de extensão em simultâneo
no grupo do controlo remoto.
7.4. Defi nição da função
• A DEFINIÇÃO DA FUNÇÃO pode ser efectuada com o controlo remoto com ou sem
fi os.
(O controlo remoto é um equipamento opcional.)
• Consulte o manual do controlo remoto com ou sem fi os para obter informações
detalhadas de defi nições. (Defi nir IU AD, REF AD SW para 0)
• Consulte “7.1. Defi nição do endereço” para obter as defi nições dos endereços da
unidade interior e do circuito refrigerante.
• Ligue a unidade interior antes de iniciar a defi nição.
* Ligar as unidades interiores inicializa a válvula de expansão electrónica (EEV),
por isso, certifi que-se de que realizou o teste de estanquicidade dos tubos e o
esvaziamento antes de ligar a corrente.
* Além disso, verifi que novamente se não foram cometidos quaisquer erros ao nível
das ligações eléctricas antes de ligar a alimentação.
Detalhes das funções
Função
Núme-
ro de
função
Número de defi nição
Prede-
fi nição
Detalhes
Intervalo do
indicador do
fi ltro
11
00 Predefi nição ○
Ajuste a notifi cação do intervalo de
limpeza do fi ltro. Se a notifi cação estiver
demasiado cedo, altere para a defi nição
01. Se a notifi cação estiver demasiado
tarde, altere para a defi nição 02.
01 Mais longo
02 Mais curto
Acção do
indicador do
fi ltro
13
00 Activar ○
Active ou desactive o indicador do fi ltro.
A defi nição 02 destina-se a ser utilizada
com um controlo remoto central.
01 Desactivar
02
Apresentar
apenas no
controlo remoto
central
Fluxo de ar
do tecto
20
00 Predefi nição ○
Regule o fl uxo de ar de acordo com as
necessidades do local de instalação.
Quando defi nido para 01, o fl uxo de ar
é mais forte. (Apenas em aparelhos tipo
cassete.)
01 Tecto elevado
Direcção do
fl uxo de ar
vertical
23
00 Predefi nição ○
Ajuste a direcção do fl uxo de ar vertical.
Todas as abas de direcção do fl uxo de
ar são ajustadas em conjunto.
(Apenas em aparelhos tipo cassete.)
01 Levantar
Sensor de
disparo de
temperatura
do ar frio
30
00 Predefi nição
○
Ajuste a temperatura do sensor de
disparo de ar frio. Para diminuir a
temperatura do sensor de disparo,
utilize a defi nição 01. Para aumentar
a temperatura do sensor de disparo,
utilize a defi nição 02.
01 Ajustar (1)
02 Ajustar (2)
Sensor de
disparo de
temperatura
do ar quente
31
00 Predefi nição ○
Ajuste a temperatura do sensor de
disparo de ar quente. Para diminuir a
temperatura do sensor de disparo em 6
ºC, utilize a defi nição 01. Para diminuir
a temperatura do sensor de disparo em
4 ºC, utilize a defi nição 02. Para aumen-
tar a temperatura do sensor de disparo,
utilize a defi nição 03.
01 Ajustar (1)
02 Ajustar (2)
03 Ajustar (3)
Reinício
automático
40
00 Activar
Active ou desactive o reinício automáti-
co do sistema após uma interrupção de
corrente eléctrica.
01 Desactivar ○
Prevenção
de ar frio
43
00 Super baixo ○
Restrinja o fl uxo de ar frio
diminuindo o fl uxo de ar quando
inicia o funcionamento no modo de
aquecimento. Para que corresponda
à ventilação, defi na para 01.
01
Efectue a
defi nição
no controlo
remoto
Controlo
externo
46
00 Iniciar/Parar ○
Permita que um controlo externo
inicie ou pare o sistema ou que exe-
cute uma paragem de emergência.
* Em caso de paragem de emergên-
cia a partir de um controlo externo,
todos os sistemas refrigerantes
serão desactivados.
* Se for defi nida uma paragem
forçada, a unidade interior pára
de funcionar pela entrada para os
terminais da entrada externa e não
é possível Iniciar/Parar a partir de
um controlo remoto.
01
Paragem de
emergência
02
Paragem
forçada
Destino do
relatório de
erros
47
00 Todos ○
Altere o destino para comunicação de
erros. Os erros podem ser comunicados
em todas as localizações ou apenas no
controlo remoto com fi os.
01
Apresentar
apenas no
controlo remoto
central
Defi nição
da ventoi-
nha com
termóstato
de arrefe-
cimento
DESACTI-
VADO
49
00
Efectue a de-
fi nição no con-
trolo remoto
○
Quando defi nida para 01, a ventoi-
nha pára quando o termóstato está
DESACTIVADO no modo de arrefeci-
mento. É necessário ligar o controlo
remoto com fi os (tipo de 2 fi os ou
tipo de 3 fi os) e mudar o respectivo
termístor.
01 Paragem
