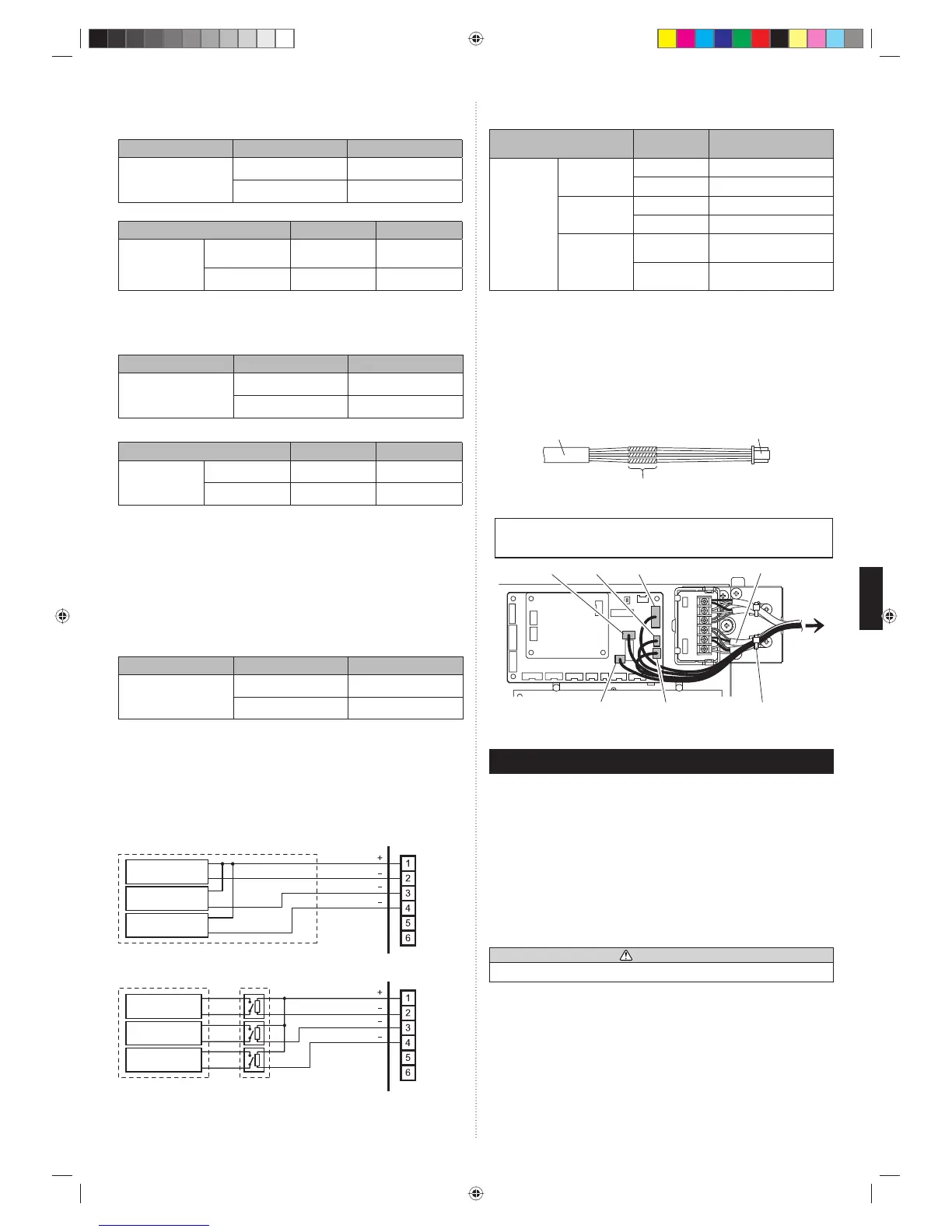

It-10
●
Quando l'impostazione di funzionamento è in modalità “Arresto di emergenza”.
[In caso di input “a valle”]
Connettore Segnale input Comando
Ch1 di CNA01 o CNA02
OFF → ON Arresto di emergenza
ON → OFF Normale
[In caso di input “a impulsi”]
Connettore Segnale input Comando
CNA01 o CNA02
Ch1 OFF → ON
Arresto di
emergenza
Ch2 OFF → ON Normale
* Tutte le unità interne dello stesso sistema refrigerante si arrestano quando si seleziona
l'arresto di emergenza.
● Quando l'impostazione di funzionamento è in modalità “Arresto forzato”.
[In caso di input “a valle”]
Connettore Segnale input Comando
Ch1 di CNA01 o CNA02
OFF → ON Arresto forzato
ON → OFF Normale
[In caso di input “a impulsi”]
Connettore Segnale input Comando
CNA01 o CNA02
Ch1 OFF → ON Arresto forzato
Ch2 OFF → ON Normale
* Quando si innesca l'arresto forzato, l'unità interna si arresta e l'operazione di
Funzionamento/Arresto da telecomando è limitata.
* Quando si utilizza la funzione di arresto forzato con un gruppo del telecomando,
collegare la medesima attrezzatura a ciascuna unità interna del gruppo.
• Metodo di selezione delle funzioni
La modalità “Funzionamento/Arresto”, la modalità di “Arresto di emergenza” o la moda-
lità di “Arresto forzato” possono essere selezionate tramite l'impostazione delle funzioni
dell'unità interna.
● Funzione disinserimento forzato da termostato
[solo input “a valle”]
Connettore Segnale input Comando
Ch3 di CNA03 o CNA04
OFF → ON Termostato disinserito
ON → OFF Normale
(2) Output esterno
• Utilizzare un cavo a doppino intrecciato (22AWG). La lunghezza massima del cavo è di
25 m.
• Utilizzare un cavo di output e input esterno con le dimensioni esterne adeguate, a
seconda del numero di cavi da installare.
• Voltaggio in uscita: alto 12 V ± 2 V CC, basso 0 V.
• Corrente consentita: 50mA
Selezione output
● Quando indicatori ecc. sono collegati direttamente
Indicatore
funzionamento
Indicatore
errore
Indicatore dello stato del
ventilatore dell'unità interna
unità collegata
Scheda a circuiti
stampati
CNB
01
●
Quando viene effettuato il collegamento con un'unità dotata di alimentazione
CNB
01
Scheda a circuiti
stampati
Dispositivo
collegato 1
Dispositivo
collegato 2
Dispositivo
collegato 3
unità collegata Relè (da procurarsi in loco)
Condotta di funzionamento
Connettore
Voltaggio
in uscita
Stato
CNB01
Output esterno 1
Pin 1-2
0V Arresto
CC 12 V Funzionamento
Output esterno 2
Pin 1-3
0 V Normale
CC 12 V Errore
Output esterno 3
Pin 1-4
0 V
Arresto ventilato-
re unità interna
CC 12 V
Funzionamento venti-
latore unità interna
(3) Metodi di collegamento
• Modifi ca cablaggio
Rimuovere l'elemento isolante dal cavo che è collegato al connettore del cavo in dotazione.
Rimuovere l'elemento isolante dal cavo fornito in loco. Utilizzare un connettore isolato
di tipo crimpato per unire il cavo e il cavo in dotazione.
Collegare il cavo con il cavo di collegamento con una lega per saldatura.
IMPORTANTE: isolare il collegamento tra i cavi.
Componenti opzionali:
cavo input/output esterno
Saldare e isolare le parti collegate.
Da procurare in loco
• Collegamento terminali e disposizione cavi
Nella fi gura seguente è illustrato il collegamento di tutti i possibili connettori.
Durante l'effettiva installazione non è possibile collegare contemporaneamente tutti i
connettori.
CNA02
CNA04
CNA03
Fascetta serracavi (da procu-
rarsi in loco): fi ssare al cavo
di trasmissione
CNA01 CNB01
Cavo di trasmissione
7. IMPOSTAZIONE IN LOCO
Esistono 3 metodi per l'impostazione dell'indirizzo secondo l'IMPOSTAZIONE IN LOCO
come illustrato di seguito.
Impostare utilizzando uno qualsiasi dei metodi.
Ciascun metodo di impostazione è descritto di seguito nei passaggi da (1) a (3).
(1) Impostazioni IU AD
, REF AD SW
.............. Questa sezione (7.1. Impostazione
dell'indirizzo)
(2) Impostazioni del telecomando ..................
Per informazioni dettagliate
sull'impostazione, consultare il manuale del
telecomando a fi lo o senza fi li. (Impostare
IU AD, REF AD SW su 0)
(3) Impostazioni automatiche degli indirizzi ...
Per informazioni dettagliate
sull'impostazione, consultare il manuale
dell'unità esterna. (Impostare IU AD, REF
AD SW su 0)
ATTENZIONE
Prima di eseguire l'impostazione in loco, non dimenticare di spegnere l'alimentazione.
9371022253-01_IM.indb Sec1:109371022253-01_IM.indb Sec1:10 2012-7-12 14:35:202012-7-12 14:35:20
