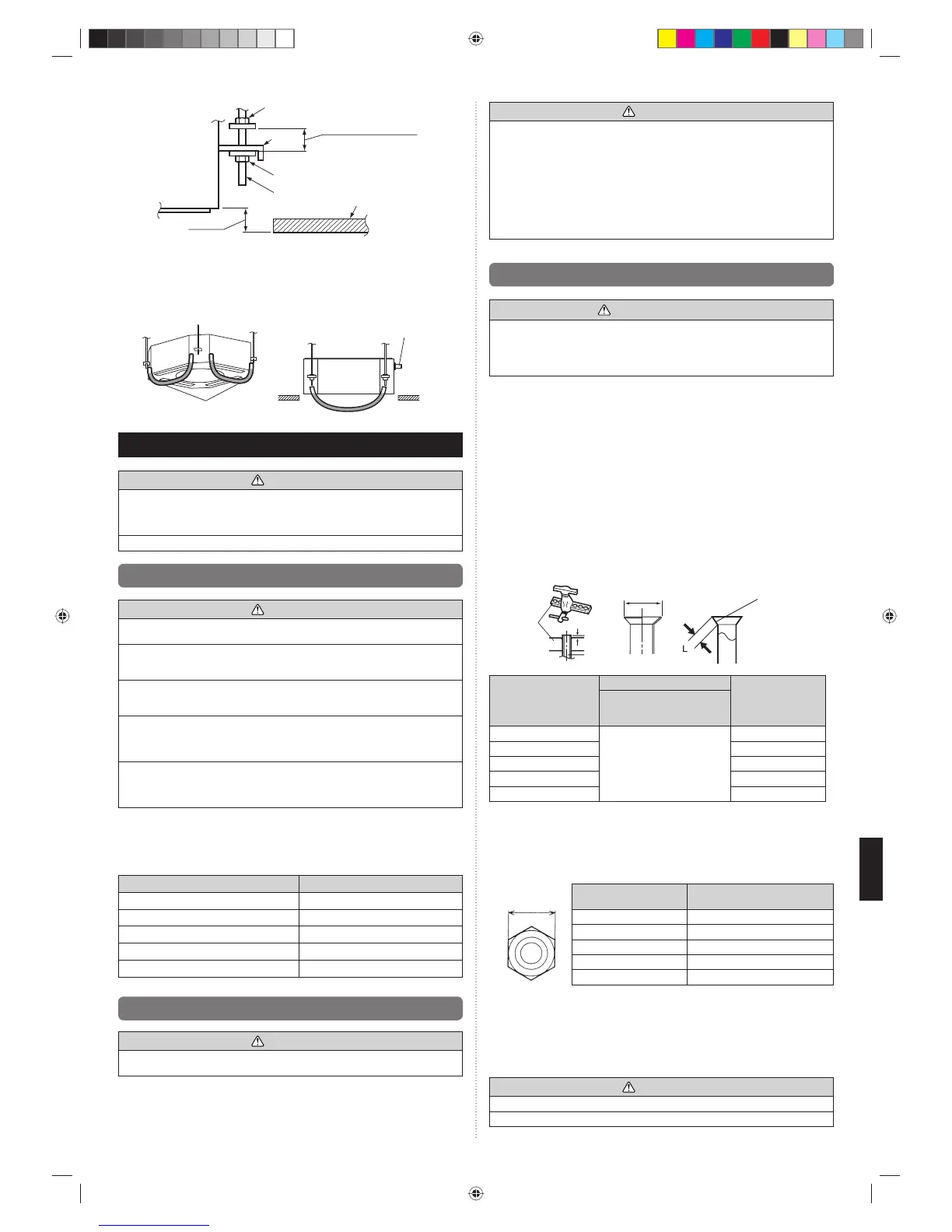

Ru-4
Специальная гайка A
Специальная гайка B
Крючок
Подвесной болт
30 мм или больше
После установки корпуса
затяните гайки.
17 мм
Потолок
Внутренний
модуль
Выравнивание
• Используя уровень или виниловый шланг, наполненный водой, тщательно
выровняйте поверхность корпуса.
• Установка корпуса под наклоном, при котором сторона с дренажной трубой
окажется выше, может привести к поломке поплавкового переключателя и стать
причиной утечки воды.
Виниловые шланги
Дренажная трубка
4.
УСТАНОВКА ТРУБЫ
ВНИМАНИЕ
Соблюдайте еще большую осторожность, чтобы инородные вещества (масло,
вода и т. п.) не попадали в трубопровод, чем для моделей с охладителем R410A.
Кроме того, при хранении труб надежно запечатывайте отверстия защемлением,
заклеиванием лентой и т.д.
При сварке труб не забудьте продувать через них сухой азотный газ.
4.1. Выбор материала труб
ВНИМАНИЕ
Не используйте труб, применявшихся до этого в другой охладительной системе
или вступавших в контакт с другим хладагентом.
Используйте трубы с чистой внешней и внутренней стороной без какого-либо
загрязнения, которое может вызвать проблемы во время использования, например
серы, окислов, пыли, опилок, масла или воды.
Необходимо использовать бесшовные медные трубы.
Материал : Раскисленные
фосфором бесшовные медные трубы
Желательно, чтобы количество остаточного масла не превышало 40 мг/10 м.
Не используйте медные трубы со сжатой, деформированной или обесцвеченной
частью (особенно на внутренней поверхности). В противном случае
расширительный клапан или капиллярная трубка могут быть засорены
загрязняющими веществами.
Неправильный выбор труб приведет к снижению производительности. Поскольку
кондиционер с использованием
R410A подвергается более высокому давлению,
чем с использованием стандартного (R22) хладагента, необходимо выбирать
адекватные материалы.
• Толщина медных труб, используемых с R410A, показана в таблице.
• Никогда не используйте медные трубы тоньше указанных в таблице, даже если
они доступны на рынке.
Толщина труб из отожженной меди (R410A)
Внешний диаметр трубы (мм [дюйм]) Толщина [мм]
6,35 (1/4) 0,80
9,52 (3/8) 0,80
12,70 (1/2) 0,80
15,88 (5/8) 1,00
19,05 (3/4) 1,20
4.2. Требования к трубам
ВНИМАНИЕ
См. руководство по установке внешнего модуля на предмет описания допустимой
длины трубы и разницы высот.
Используйте трубу с водостойкой теплоизоляцией.
ВНИМАНИЕ
Установите теплоизоляцию вокруг как газовых, так и жидкостных труб. Отказ от
этого может вызвать утечки воды.
Используйте теплоизоляцию с теплостойкостью выше 120 °C. (Только для модели
с обратным циклом)
Кроме того, если уровень влажности в месте установки трубы для хладагента
ожидается свыше 70 %, установите теплоизоляцию вокруг трубы для хладагента.
Если ожидается уровень влажности 70-80 %, используйте теплоизоляцию
15 мм или толще, а если он превышает 80 % — то 20 мм или толще. При
использовании теплоизоляции недостаточной толщины может образоваться
конденсат на поверхности изоляции. Кроме того, используйте теплоизоляцию с
теплопроводностью 0,045 Вт/(м·К) или меньшей (при 20 °C).
4.3.
Развальцовочное соединение (Соединение труб)
ПРЕДУПРЕЖДЕНИЕ
Затяните развальцовочные гайки с помощью ключа с ограничением по
крутящему моменту, используя указанный метод затягивания. В противном
случае развальцовочные гайки после длительного периода использования
могут разорваться, вызвав утечку охладителя и образование опасного газа, если
охладитель вступит в контакт с огнем.
4.3.1. Развальцовка
Используйте специальный инструмент для развальцовки, предназначенный
исключительно для R410A.
(1) Обрежьте соединительную трубу до необходимой
длины с помощью резака для труб.
(2) Удерживайте трубу направленной вниз, чтобы в нее не
попали опилки, и удалите любые заусенцы.
(3)
Вставьте развальцовочную гайку (всегда используйте развальцовочную гайку,
прилагающуюся соответственно к внутреннему и внешнему модулям [или к
модулю ветки охлаждения]) на трубу и выполните развальцовку с помощью
инструмента развальцовки. Используйте специальный инструмент для
развальцовки, предназначенный исключительно для R410A. При использовании
других развальцовочных гаек может возникнуть утечка хладагента.
(4) Защитите трубы, защемив их или заклеив лентой, для предотвращения
попадания в трубы пыли, грязи и воды.
Труба
A
Штамп
B
Убедитесь, что [L] развальцовано
единообразно, и что отсутствуют
трещины и царапины.
Внешний диаметр
трубы (мм [дюйм])
Размер A [мм]
Размер B
-
0
0,4
[мм]
Развальцовочный
инструмент для R410A,
зажимного типа
6,35 (1/4)
от 0 до 0,5
9,1
9,52 (3/8) 13,2
12,70 (1/2) 16,6
15,88 (5/8) 19,7
19,05 (3/4) 24,0
При использовании стандартных (R22) инструментов для развальцовки труб R410A
размер A должен быть примерно на 0,5 мм больше указанного в таблице (для
развальцовки с помощью специальных инструментов для развальцовки R410A),
чтобы была достигнута указанная развальцовка. Используйте толщиномер для
измерения размера A. Рекомендуется использовать специальный инструмент для
развальцовки для R410A.
Ширина плоских
поверхностей
Внешний диаметр
трубы (мм [дюйм])
Ширина плоских поверхностей
развальцовочной гайки [мм]
6,35 (1/4) 17
9,52 (3/8) 22
12,70 (1/2) 26
15,88 (5/8) 29
19,05 (3/4) 36
4.3.2. Сгибание труб
• Если трубы сформированы вручную, будьте осторожны, чтобы не сжать их.
• Не сгибайте трубы под углом больше 90°.
• При повторных изгибах или растяжениях труб материал станет жестче, что
осложнит дальнейшее сгибание или растяжение труб.
• Не сгибайте и не растягивайте трубы больше 3-х раз.
ВНИМАНИЕ
Для предотвращения разрыва трубы избегайте острых изгибов.
Если труба повторно сгибается в одном и том же месте, она разорвется.
