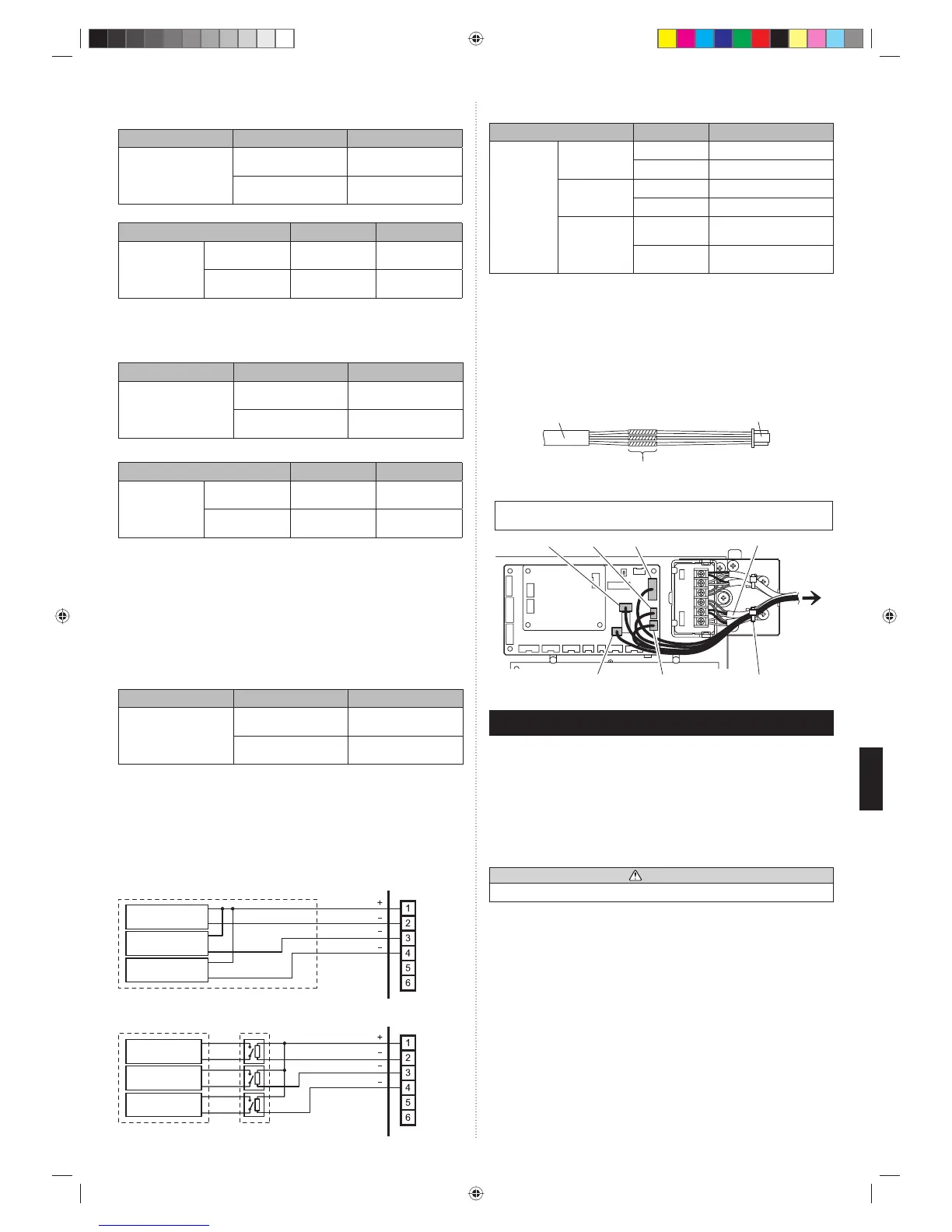

Pt-10
● Quando a função está defi nida para o modo “Paragem de emergência”.
[No caso de entrada “Pico”]
Conector Sinal de entrada Comando
Ch1 de CNA01 ou CNA02
DESACTIVADO
→ ACTIVADO
Paragem de emergência
ACTIVADO → DE-
SACTIVADO
Normal
[No caso de entrada “Impulso”]
Conector Sinal de entrada Comando
CNA01 ou CNA02
Ch1
DESACTIVADO
→ ACTIVADO
Paragem de
emergência
Ch2
DESACTIVADO
→ ACTIVADO
Normal
* Todas as unidades interiores do mesmo sistema refrigerante param quando a Paragem
de emergência é activada.
● Quando a função está defi nida para o modo “ Paragem forçada”.
[No caso de entrada “Pico”]
Conector Sinal de entrada Comando
Ch1 de CNA01 ou CNA02
DESACTIVADO
→ ACTIVADO
Paragem forçada
ACTIVADO → DE-
SACTIVADO
Normal
[No caso de entrada “Impulso”]
Conector Sinal de entrada Comando
CNA01 ou CNA02
Ch1
DESACTIVADO
→ ACTIVADO
Paragem forçada
Ch2
DESACTIVADO
→ ACTIVADO
Normal
* Quando a paragem forçada é disparada, a unidade interior pára de funcionar e não é
possível efectuar a operação Funcionamento/Parar com um controlo remoto.
* Quando a função de paragem forçada é utilizada com a formação de um grupo de
controlo remoto, ligue o mesmo equipamento a cada unidade interior existente no
grupo.
• Método de selecção de funções
É possível seleccionar o modo “Funcionamento/Parar”, o modo “Paragem de emergên-
cia” ou o modo “Paragem forçada” quando defi ne a função da unidade interior.
● Função de desactivação forçada do termóstato
[Apenas entrada “Pico”]
Conector Sinal de entrada Comando
Ch3 de CNA03 ou CNA04
DESACTIVADO
→ ACTIVADO
Desactivação do
termóstato
ACTIVADO → DE-
SACTIVADO
Normal
(2) Saída externa
• Deve ser usado um cabo de par entrelaçado (22 AWG). O comprimento máximo do
cabo é de 25m.
• Utilize uma entrada externa e um cabo de saída com uma dimensão externa adequada,
de acordo com o número de cabos a instalar.
• Tensão de saída: Alta CC 12V±2V, Baixa 0 V.
• Corrente permitida: 50mA
Selecção de saída
● Quando o indicador, e outros, estiverem ligados directamente
Indicador
de funcionamento
Indicador
de erro
Indicador do estado da ven-
toinha da unidade interior
Unidade ligada
P.C .B
CNB
01
● Quando ligar a uma unidade equipada com uma fonte de alimentação
CNB
01
P.C .B
Dispositivo
ligado 1
Dispositivo
ligado 2
Dispositivo
ligado 3
Unidade ligada Relé (Não fornecida)
Desempenho do funcionamento
Conector Tensão de saída Estado
CNB01
Saída externa 1
Pinos 1-2
0 V Paragem
CC 12 V Funcionamento
Saída externa 2
Pinos 1-3
0V Normal
CC 12 V Erro
Saída externa 3
Pinos 1-4
0V
Paragem da ventoinha
da unidade interior
CC 12 V
Funcionamento da ventoi-
nha da unidade interior
(3) Métodos de ligação
• Modifi cação do fi o
Retire o isolamento do fi o preso ao conector do kit de fi os.
Retire o isolamento do cabo fornecido no local. Utilize um conector isolado do tipo en-
castrado para ligar o cabo fornecido no local ao kit de fi os.
Ligue o fi o com fi o de ligação com solda.
IMPORTANTE: Certifi que-se de que isola a ligação dos fi os.
Peças opcionais:
Fio de entrada/saída externa
Solde e isole as peças ligadas.
Não fornecido
• Terminais de ligação e instalação eléctrica
Na fi gura seguinte, estão ligados todos os conectores possíveis para descrição.
Na instalação real, não é possível ligar todos os conectores em simultâneo.
CNA02
CNA04
CNA03
Abraçadeira de cabos (Não fornecida):
Prender ao cabo de transmissão
CNA01 CNB01
Cabo de transmissão
7. DEFINIÇÃO DE CAMPO
Existem 3 métodos para a defi nição de endereço através da DEFINIÇÃO DE CAMPO.
Efectue a defi nição através de qualquer um dos métodos.
Cada um dos métodos de defi nição é descrito nos pontos (1) a (3) seguintes.
(1) Defi nições IU AD
, REF AD SW
........ Esta secção (7.1. Defi nição do endereço)
(2) Defi nições do controlador remoto ....
Consulte o manual do controlo remoto com ou
sem fi os para obter informações detalhadas de
defi nições. (Defi nir IU AD, REF AD SW para 0)
(3)
Defi nições de endereço automáticas
...
Consulte o manual da unidade exterior para obter
informações detalhadas de defi nições. (Defi nir IU
AD, REF AD SW para 0)
CUIDADO
A corrente eléctrica deve ser desligada antes de ser efectuada a defi nição de campo.
9371022253-01_IM.indb Sec1:109371022253-01_IM.indb Sec1:10 2012-7-12 14:35:382012-7-12 14:35:38
