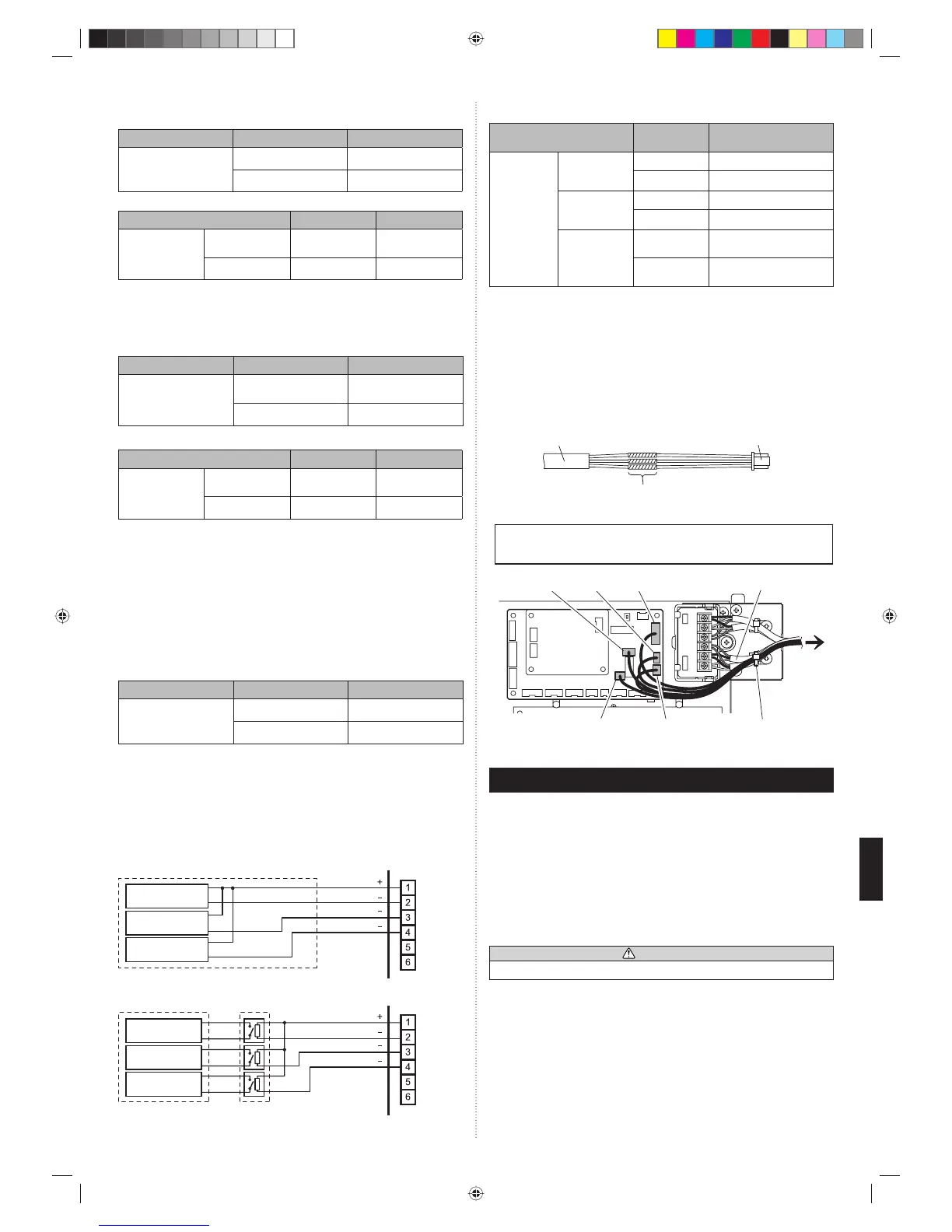

Ru-10
Когда настройкой функции является режим «Аварийная остановка».
[При использовании входного сигнала типа «Фронт»]
Разъем Входной сигнал Команда
Ch1 на CNA01
или CNA02
ВЫКЛ. ВКЛ. Аварийная остановка
ВКЛ. ВЫКЛ. Нормальное
[При использовании входного сигнала типа «Импульс»]
Разъем Входной сигнал Команда
CNA01 или
CNA02
Ch1 ВЫКЛ. ВКЛ.
Аварийная
остановка
Ch2 ВЫКЛ. ВКЛ. Нормальное
* При поступлении сигнала аварийной остановки останавливаются все внутренние
модули в пределах одной системы охлаждения.
Когда настройкой функции является режим «Принудительная
остановка».
[При использовании входного сигнала типа «Фронт»]
Разъем Входной сигнал Команда
Ch1 на CNA01
или CNA02
ВЫКЛ. ВКЛ.
Принудительная
остановка
ВКЛ. ВЫКЛ. Нормальное
[При использовании входного сигнала типа «Импульс»]
Разъем Входной сигнал Команда
CNA01 или
CNA02
Ch1 ВЫКЛ. ВКЛ.
Принудительная
остановка
Ch2 ВЫКЛ. ВКЛ. Нормальное
* Сигнал принудительной остановки останавливает внутренний модуль и блокирует
выполнение операции работы/остановки с пульта ДУ.
* При использовании функции принудительной остановки при формировании группы
дистанционного управления к каждому внутреннему модулю в пределах группы
следует подключать одинаковое оборудование.
Метод
выбора функций
В качестве настройки функции внутреннего модуля можно выбрать режим
«Работа/остановка», режим «Аварийная остановка» или режим «Принудительная
остановка».
Функция принудительного выключения термостата
[Вход только «по фронту»]
Разъем Входной сигнал Команда
Ch3 на CNA03
или CNA04
ВЫКЛ. ВКЛ. Выключение термостата
ВКЛ. ВЫКЛ. Нормальное
(2) Внешний выход
Следует использовать кабель с витой парой (22AWG). Максимальная длина
кабеля составляет 25 м.
Используйте для внешнего входа и выхода кабель с подходящими внешними
размерами в зависимости от количества устанавливаемых кабелей.
Выходное напряжение: Высокое 12В±2В пост.тока, Низкое 0 В.
Допустимый ток: 50 мА
Выбор выхода
Если индикатор и т.д. подключены непосредственно
Индикатор
работы
Индикатор
ошибки
Индикатор состояния
вентилятора внутреннего модуля
подключенный модуль
Печатная плата
CNB
01
При соединении с модулем, снабженным источником питания
CNB
01
Печатная плата
Подключенное
устройство 1
Подключенное
устройство 2
Подключенное
устройство 3
подключенный модуль
Реле (Приобретается отдельно)
Поведение в работе
Разъем
Выходное
напряжение
Состояние
CNB01
Контакты 1-2
внешнего
выхода 1
0ВСтоп
12 В пост. тока Работа
Контакты 1-3
внешнего
выхода 2
0ВНормальное
12 В пост. тока Ошибка
Контакты 1-4
внешнего
выхода 3
0В
Вентилятор внутреннего
модуля остановлен
12 В пост. тока
Вентилятор внутреннего
модуля работает
(3) Способы подключения
Модификация провода
Снимите изоляцию с провода, прикрепленного к разъему набора проводов.
Снимите изоляцию с кабеля, подаваемого на месте. Используйте стыковой разъем
с изоляцией гофрированного типа для соединения полевого кабеля и провода из
комплекта.
Подсоедините провод, соединив его с припоем.
ВАЖНО: Не забудьте изолировать соединение между проводами.
Дополнительные детали:
Провод внешнего ввода/вывода
Припаяйте и заизолируйте соединенные части.
Приобретается отдельно
Соединительные разъемы и схема проводки
На приведенном рисунке для иллюстрации подключены все возможные разъемы.
В действительности при подключении нельзя подключить все разъемы
одновременно.
CNA02
CNA04
CNA03
Кабельная стяжка
(Приобретается отдельно):
Соединена с кабелем связи
CNA01 CNB01
Кабель связи
7. НАСТРОЙКА НА МЕСТЕ
Существует 3 способа установки параметра «НАСТРОЙКА НА МЕСТЕ».
Воспользуйтесь любым из способов.
Эти способы описаны в разделах (1) - (3) ниже.
(1) Настройки IU AD
, REF AD SW
............ Данный раздел (7.1. Настройка адреса)
(2) Настройка пульта ДУ .........................
Подробные сведения по настройке
приведены в руководстве к проводному или
беспроводному пульту ДУ. (Установите для
IU AD, REF AD SW значение 0)
(3) Автоматическая настройка адреса...
Подробные сведения по настройке
приведены в руководстве по настройке
внутреннего модуля. (Установите для IU AD,
REF AD SW значение 0)
ВНИМАНИЕ
Перед выполнением настройки на месте не забудьте выключить питание.
9371022253-01_IM.indb Sec1:109371022253-01_IM.indb Sec1:10 2012-7-12 14:35:472012-7-12 14:35:47
