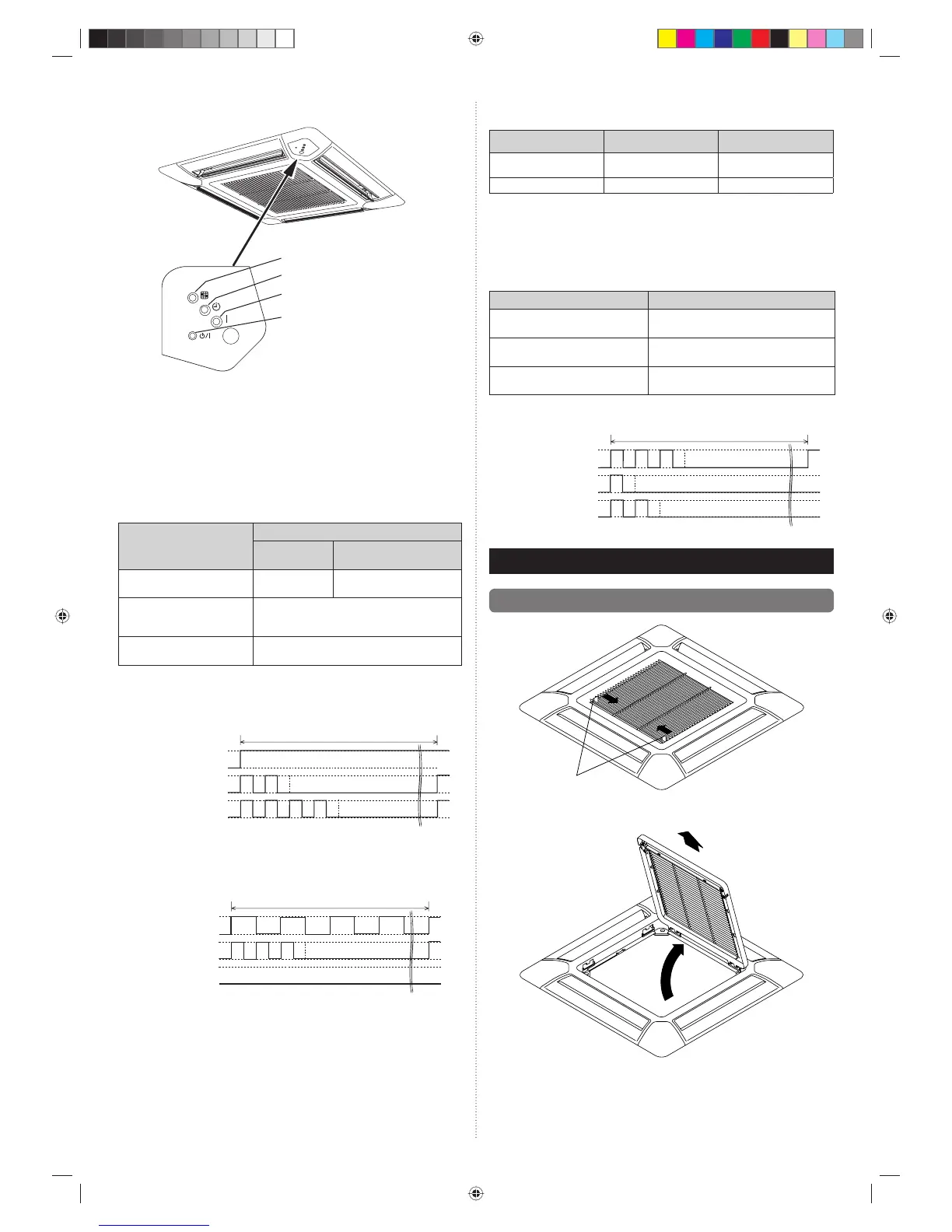

El-13
7.4.1. Ονομασία πλήκτρου και λειτουργία
Ενδεικτική λυχνία OPERATION
(ΛΕΙΤΟΥΡΓΙΑ) (Πράσινη)
Ενδεικτική λυχνία FILTER
(ΦΙΛΤΡΟ) (Κόκκινη)
Ενδεικτική λυχνία TIMER
(ΧΡΟΝΟΔΙΑΚΟΠΤΗΣ) (Πορτοκαλί)
Κουμπί MANUAL AUTO
(ΑΥΤΟΜΑΤΟ-ΜΗ ΑΥΤΟΜΑΤΟ)
7.4.2. Έλεγχος των ρυθμίσεων λειτουργιών
Πιέστε και κρατήστε το πλήκτρο "MANUAL AUTO" (ΑΥΤΟΜΑΤΟ-ΜΗ ΑΥΤΟΜΑΤΟ)
στην εσωτερική μονάδα για 3 δευτερόλεπτα για να ελέγξετε τις ρυθμίσεις λειτουργιών.
Απαιτείται να αποσυνδέσετε την παροχή για να επιστρέψετε στην κανονική λειτουργία.
(1) Ένδειξη διεύθυνσης εσωτερικής μονάδας και ψυκτικού
Σχέδιο ενδείξεων
Ονομασία ένδειξης
Σχέδιο ενδείξεων
Διεύθυνση εσωτε-
ρικής μονάδας
Διεύθυνση ψυκτικού
Ενδεικτική λυχνία OPERATION
(ΛΕΙΤΟΥΡΓΙΑ) (Πράσινη)
ON
Αναβοσβήνει (Ανάβει
1,0s / Σβήνει 1,0s)
Ενδεικτική λυχνία
TIMER (ΧΡΟΝΟΔΙΑΚΟ-
ΠΤΗΣ) (Πορτοκαλί)
Διεύθυνση: θέση δεκάδων (Ανά-
βει 0,5s / Σβήνει 0,5s)
Ενδεικτική λυχνία FILTER
(ΦΙΛΤΡΟ) (Κόκκινη)
Διεύθυνση: θέση μονάδων (Ανά-
βει 0,5s / Σβήνει 0,5s)
Παράδειγμα διεύθυνσης εσωτερικής μονάδας
(Παράδειγμα) ΔΙΕΥΘΥΝΣΗΣ : 24
Ενδεικτική λυχνία
OPERATION (ΛΕΙ-
ΤΟΥΡΓΙΑ) (Πράσινη)
Ενδεικτική λυχνία
TIMER (ΧΡΟΝΟΔΙΑ-
ΚΟΠΤΗΣ) (Πορτοκαλί)
Ενδεικτική λυχνία
FILTER (ΦΙΛΤΡΟ)
(Κόκκινη)
10 sec
1 κύκλος 12 sec
8 sec
ON
OFF
0,5s
0,5s 0,5s 0,5s
0,5s
0,5s
0,5s 0,5s
0,5s
0,5s
0,5s 0,5s
ON
OFF
ON
OFF
ON
Παράδειγμα διεύθυνσης ψυκτικού
(Παράδειγμα) ΔΙΕΥΘΥΝΣΗΣ : 30
Ενδεικτική λυχνία
OPERATION (ΛΕΙ-
ΤΟΥΡΓΙΑ) (Πράσινη)
Ενδεικτική λυχνία
TIMER (ΧΡΟΝΟΔΙΑ-
ΚΟΠΤΗΣ) (Πορτοκαλί)
Ενδεικτική λυχνία
FILTER (ΦΙΛΤΡΟ)
(Κόκκινη)
9 sec
1 κύκλος 12 sec
ON
OFF
1,0s 1,0s 1,0s
1,0s 1,0s 1,0s 1,0s
0,5s
0,5s
0,5s 0,5s 0,5s 0,5s
ON
OFF
ON
OFF
OFF
Λεπτομέρειες ρυθμίσεων
Αριθμός λειτουργίας Στοιχείο Αριθμός ρύθμισης
01
Διεύθυνση εσωτε-
ρικής μονάδας
00 έως 63
02 Διεύθυνση ψυκτικού 00 έως 99
Για χρήση με τηλεχειριστήριο, ορίστε όλους τους περιστροφικούς διακόπτες στο 0, και
ανατρέξτε στο "7.1. Διευθυνσιοδότηση" για λεπτομέρειες.
Όλοι οι διακόπτες είναι ορισμένοι στο 0 από το εργοστάσιο.
(2) Άλλες
Σχέδιο ενδείξεων
Ονομασία Ένδειξης Σχέδιο ενδείξεων
Ενδεικτική λυχνία OPERATION
(ΛΕΙΤΟΥΡΓΙΑ) (Πράσινη)
Αριθμός λειτουργίας: θέση δεκάδων (Ανάβει
0,5s / Σβήνει 0,5s)
Ενδεικτική λυχνία TIMER (ΧΡΟ-
ΝΟΔΙΑΚΟΠΤΗΣ) (Πορτοκαλί)
Αριθμός λειτουργίας: θέση μονάδων (Ανάβει
0,5s / Σβήνει 0,5s)
Ενδεικτική λυχνία FILTER (ΦΙΛΤΡΟ)
(Κόκκινη)
Αριθμός ρύθμισης: (0 έως 9) (Ανάβει 0,5s /
Σβήνει 0,5s)
(Παράδειγμα) Λειτουργίας : 31, Αριθμός ρύθμισης : 2
Ενδεικτική λυχνία
OPERATION (ΛΕΙ-
ΤΟΥΡΓΙΑ) (Πράσινη)
Ενδεικτική λυχνία TIMER
(ΧΡΟΝΟΔΙΑΚΟΠΤΗΣ)
(Πορτοκαλί)
Ενδεικτική λυχνία
FILTER (ΦΙΛΤΡΟ)
(Κόκκινη)
11 sec
10 sec
9 sec
1 κύκλος 12 sec
ON
OFF
0,5s
0,5s
0,5s
0,5s
0,5s
0,5s
0,5s
0,5s
0,5s
0,5s 0,5s 0,5s
ON
OFF
ON
OFF
8. ΕΓΚΑΤΑΣΤΑΣΗ ΣΧΑΡΑΣ ΤΗΣ ΚΑΣΕΤΑΣ
8.1. Αφαίρεση της σχάρας εισαγωγής
(1) Σπρώξτε στο πλάι τους 2 γάντζους της σχάρας
Γάντζος σχάρας
(2) Ανοίξτε τη σχάρα εισαγωγής και αφαιρέστε τη.
9371022253-01_IM.indb Sec1:139371022253-01_IM.indb Sec1:13 2012-7-12 14:35:292012-7-12 14:35:29
