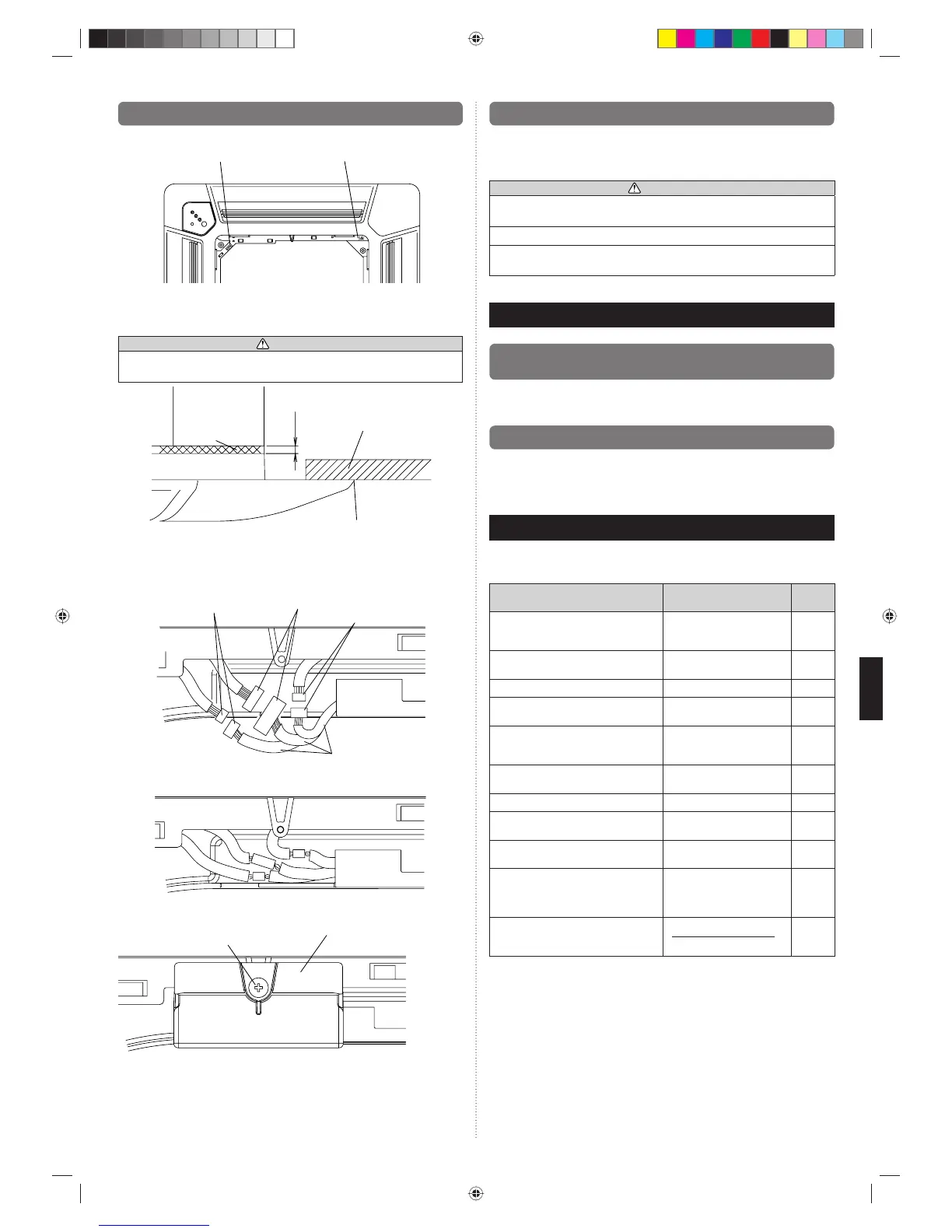

El-14
8.2.
Εγκατάσταση σχάρας κασέτας σε εσωτερική μονάδα
(1) Τοποθετήστε το σχάρας της κασέτας στην εσωτερική μονάδα.
Σήμανση "DRAIN" (Αποστράγγιση)
Σήμανση "PIPE" (Αγωγός)
* Ευθυγραμμίστε τα τυπωμένα σημάδια στη σχάρα της κασέτας στον σωλήνα και στην
αποστράγγιση της εσωτερικής μονάδας.
ΠΡΟΣΟΧΗ
Χρησιμοποιείτε μόνο τις παρεχόμενες βίδες για να εγκαταστήσετε τη σχάρα της
κασέτας.
Εσωτερική μονάδα
Οροφή
Να μην υπάρχει κενό ανάμεσα
στην οροφή και σχάρα της
κασέτας σε όλη την περίμετρο
5 έως 7 mm
Σχάρα κασέτας
Στεγανωτικό
(2) Ασφαλίστε το σύνδεσμο.
Καλώδιο (περσίδας):
ΛΕΥΚΟ
Καλώδιο (οθόνης): ΛΕΥΚΟ
Καλώδιο (περσίδας): ΚΟΚΚΙΝΟ
Πλευρά εσωτερικής μονάδας
• Τακτοποιήστε τα καλώδια όπως φαίνεται παρακάτω.
(3) Προσαρμόστε το κάλυμμα του συνδέσμου.
Βίδα
Κάλυμμα συνδέσμου
8.3. Τοποθέτηση της σχάρας εισαγωγής
Η διαδικασία εγκατάστασης είναι αντίστροφη της διαδικασίας αφαίρεσης της εσωτερικής
σχάρας.
Η εσωτερική σχάρα μπορεί να περιστραφεί και να εγκατασταθεί με 4 τρόπους, ανάλογα
με την προτίμηση του χρήστη.
ΠΡΟΣΟΧΗ
Η γωνία της περσίδας δεν αλλάζει εάν δεν είναι συνδεδεμένη η παροχή. (Εάν τη
μετακινήσετε με το χέρι, μπορεί να προκαλέσετε ζημιά.)
Η συναρμογή της σχάρας έχει κατευθύνσεις ανάλογα με το σώμα του κλιματιστικού.
Πραγματοποιήστε την εγκατάσταση με τρόπο ώστε να μην υπάρχει κενό μεταξύ της
σχάρας και του κλιματιστικού.
9. ΔΟΚΙΜΑΣΤΙΚΗ ΛΕΙΤΟΥΡΓΙΑ
9.1. Δοκιμαστική λειτουργία με τη χρήση της
Εξωτερικής μονάδας (PCB)
• Ανατρέξτε στο Εγχειρίδιο Εγκατάστασης για την εξωτερική μονάδα εάν το PCB της
εξωτερικής μονάδας θα χρησιμοποιηθεί για τη δοκιμαστική λειτουργία.
9.2. Δοκιμαστική λειτουργία με τη χρήση του Τηλεχειριστηρίου
• Ανατρέξτε στο Εγχειρίδιο Εγκατάστασης του τηλεχειριστηρίου για την πραγματοποίηση
της δοκιμαστικής λειτουργίας με τη χρήση του τηλεχειριστηρίου.
• Κατά τη διάρκεια της δοκιμαστικής λειτουργίας του κλιματιστικού, οι ενδείξεις
OPERATION και TIMER αναβοσβήνουν αργά ταυτόχρονα.
10. ΛΙΣΤΑ ΕΛΕΓΧΩΝ
Προσέξτε ιδιαίτερα τα παρακάτω στοιχεία ελέγχου κατά την εγκατάσταση της εσωτερικής
μονάδας. Μόλις ολοκληρωθεί η εγκατάσταση, ελέγξτε ξανά τα παρακάτω στοιχεία ελέγ-
χου.
ΕΛΕΓΧΟΣ ΣΤΟΙΧΕΙΩΝ
Εάν δεν πραγματοποιηθούν
σωστά
ΠΛΑΙΣΙΟ
ΕΛΕΓΧΟΥ
Έχει εγκατασταθεί σωστά η εσωτερική
μονάδα;
Δονήσεις, θόρυβος, κίνδυνος
πτώσης της εσωτερικής
μονάδας
Έχει γίνει έλεγχος για διαρροή αερίου
(αγωγοί ψυκτικού);
Δεν υπάρχει ψύξη, Δεν
υπάρχει θέρμανση
Έχει ολοκληρωθεί η μόνωση; Διαρροή νερού
Το νερό αποστραγγίζεται εύκολα από την
εσωτερική μονάδα;
Διαρροή νερού
Είναι η τάση της πηγής ισχύος ίδια με
αυτή
που επιδεικνύεται στην ετικέτα της
εσωτερικής μονάδας;
Αδυναμία λειτουργίας, βλάβη,
κάψιμο της καλωδίωσης
Είναι σωστά συνδεδεμένα όλα τα
καλώδια και οι σωλήνες;
Αδυναμία λειτουργίας, βλάβη,
κάψιμο της καλωδίωσης
Είναι γειωμένη η εσωτερική μονάδα; Βραχυκύκλωμα
Το καλώδιο σύνδεσης έχει το
καθορισμένο πάχος;
Αδυναμία λειτουργίας, βλάβη,
κάψιμο της καλωδίωσης
Είναι οι θύρες εισόδου και εξόδου
απαλλαγμένες από εμπόδια;
Δεν υπάρχει ψύξη, Δεν
υπάρχει θέρμανση
Σταματά και ξεκινά η λειτουργία
του κλιματιστικού με τη μονάδα
τηλεχειριστηρίου ή άλλη εξωτερική
συσκευή;
Καμία λειτουργία
Μετά την ολοκλήρωση της εγκατάστασης,
έχει πληροφορηθεί ο πελάτης για τις
διαδικασίες λειτουργίας και χειρισμού;
9371022253-01_IM.indb Sec1:149371022253-01_IM.indb Sec1:14 2012-7-12 14:35:302012-7-12 14:35:30
