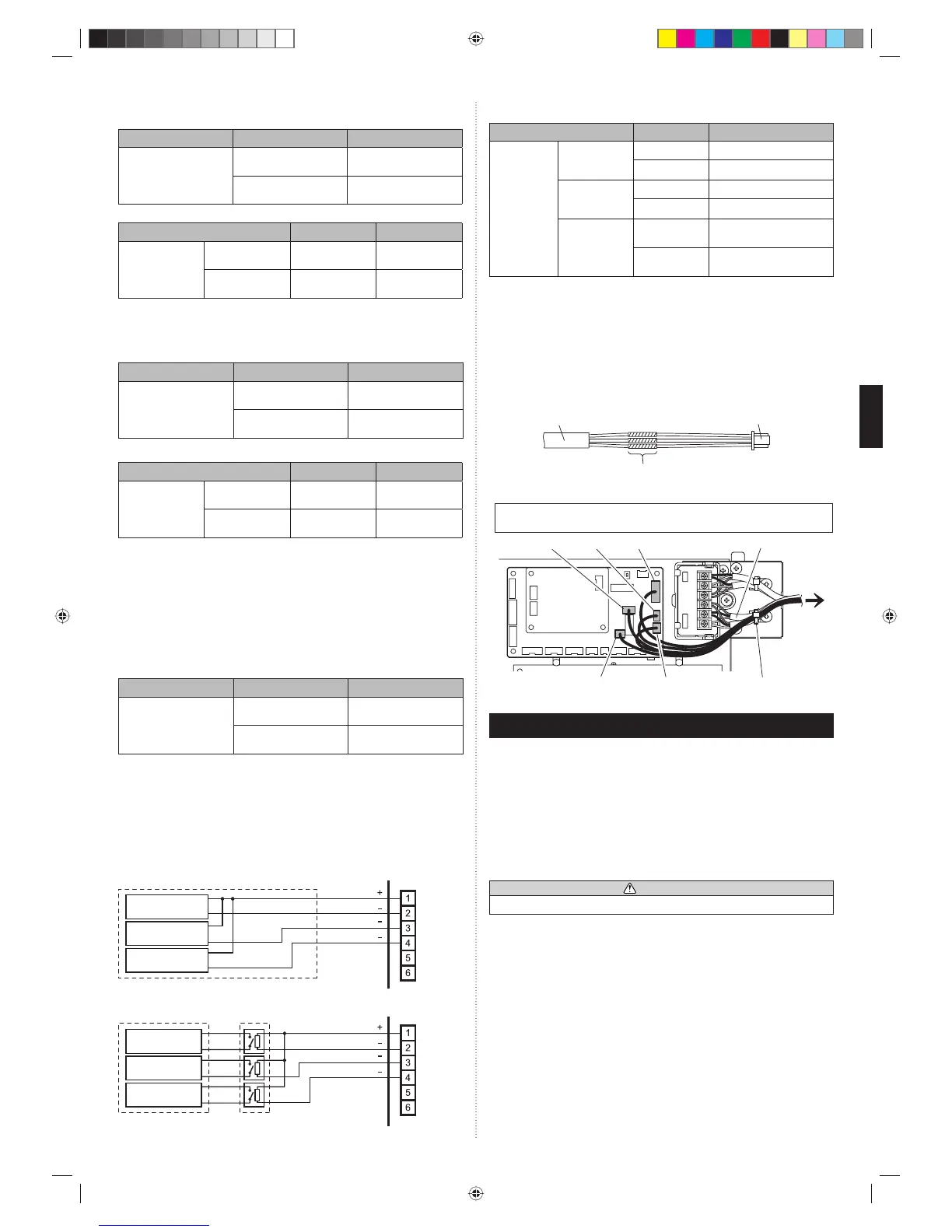

● Lorsque le réglage de la fonction est en mode « Arrêt d’urgence ».
[Dans le cas d’une entrée « Front »]
Connecteur Signal d’entrée Commande
Canal 1 de CNA01
ou CNA02
OFF (ÉTEINT)→
ON (ALLUMÉ)
Arrêt d’urgence
ON (ALLUMÉ) →
OFF (ÉTEINT)
Normal
[Dans le cas d’une entrée « Impulsion »]
Connecteur Signal d’entrée Commande
CNA01 ou CNA02
Ch1
OFF (ÉTEINT)→
ON (ALLUMÉ)
Arrêt d’urgence
Ch2
OFF (ÉTEINT)→
ON (ALLUMÉ)
Normal
* Toutes les unités intérieures du même système réfrigérant s’arrêtent lorsque l’arrêt
d’urgence est déclenché.
● Lorsque le réglage de la fonction est en mode « Arrêt forcé ».
[Dans le cas d’une entrée « Front »]
Connecteur Signal d’entrée Commande
Canal 1 de CNA01
ou CNA02
OFF (ÉTEINT)→
ON (ALLUMÉ)
Arrêt forcé
ON (ALLUMÉ) →
OFF (ÉTEINT)
Normal
[Dans le cas d’une entrée « Impulsion »]
Connecteur Signal d’entrée Commande
CNA01 ou CNA02
Ch1
OFF (ÉTEINT)→
ON (ALLUMÉ)
Arrêt forcé
Ch2
OFF (ÉTEINT)→
ON (ALLUMÉ)
Normal
* Lorsque l’arrêt forcé est déclenché, l’appareil intérieur s’arrête et l’utilisation de Marche/
Arrêt par une télécommande est restreinte.
* Lorsque la fonction d’arrêt forcé est utilisée au sein d’un groupe de télécommande,
raccordez le même équipement à chaque unité intérieure dans ce groupe.
• Méthode de sélection des fonctions
Le mode « Marche/Arrêt » ou le mode « Arrêt d’urgence », le mode « Arrêt forcé » peu-
vent être sélectionnés avec le réglage des fonctions de l’appareil intérieur.
● Fonction de coupure forcée du thermostat
[Entrée « Front » uniquement]
Connecteur Signal d’entrée Commande
Canal 3 de CNA03
ou CNA04
OFF (ÉTEINT)→
ON (ALLUMÉ)
Coupure du thermostat
ON (ALLUMÉ) →
OFF (ÉTEINT)
Normal
(2) Sortie externe
• Un câble à paire torsadée (22AWG) doit être utilisé. La longueur maximale du câble et
de 25m.
• Utilisez un câble d’entrée et de sortie extérieur de dimensions extérieures appropriées
en fonction du nombre de câbles à installer.
• Tension de sortie : Haute 12 V ± 2 V cc, basse 0 V.
• Intensité admissible : 50mA
Sélection de la sortie
● Lorsque les indicateurs etc. sont connectés directement
Indicateur
de fonctionnement
Indicateur
d’erreur
Indicateur d’état du venti-
lateur d’appareil intérieur
appareil raccordé
Carte de circuit
imprimé
CNB
01
● Lors de la connexion avec un appareil doté d’une alimentation électrique
CNB
01
Carte de circuit
imprimé
Appareil
connecté 1
Appareil
connecté 2
Appareil
connecté 3
appareil raccordé relais (fourniture sur site)
Comportement du fonctionnement
Connecteur Tension de sortie État
CNB01
Broches 1-2
de la sortie
externe 1
0V Arrêt
12 V cc Operation
Broches 1-3
de la sortie
externe 2
0V Normal
12 V cc Erreur
Broches 1-4
de la sortie
externe 3
0V
Arrêt du ventilateur de
l’unité intérieure
12 V cc
Fonctionnement du venti-
lateur de l’unité intérieure
(3) Méthodes de branchement
• Modifi cation des fi ls
Dénudez le câble relié au connecteur du kit de câblage.
Dénudez le câble fourni sur site. Utilisez un manchon connecteur d’isolation serti pour
raccorder le câble fourni sur site et le câble du kit de câblage.
Raccordez le fi l à l’aide de soudure.
IMPORTANT : Assurez-vous d’isoler la connexion entre les fi ls.
Pièces en option :
Fil d’entrée/de sortie externe
Soudez et isolez les pièces connectées.
Fourniture sur site
• Bornes de connexion et organisation du câblage
Dans la fi gure suivante, tous les connecteurs possibles sont branchés pour la description.
Dans une installation réelle, vous ne pouvez pas brancher tous les connecteurs à la fois.
CNA02
CNA04
CNA03
Serre-câble (fourniture sur site) :
Attachez au câble de transmission
CNA01 CNB01
Câble de transmission
7. RÉGLAGE SUR SITE
Il existe trois méthodes de RÉGLAGE SUR SITE des adresses, comme indiqué ci-après.
Procédez au réglage selon l’une des méthodes.
Chaque méthode de réglage est décrite ci-dessous de (1) à (3).
(1) Réglages IU AD
, REF AD SW ............... La présente section (7.1. Réglage de
l’adresse)
(2) Réglages de la télécommande .............
Reportez-vous au manuel de la télécommande
fi laire ou sans fi l pour plus de détails sur les
réglages. (Régler IU AD, REF AD SW sur 0)
(3) Réglages automatiques de l’adresse ... Reportez-vous au manuel de l’appareil
extérieur pour plus de détails sur les réglages.
(Régler IU AD, REF AD SW sur 0)
ATTENTION
Veillez à couper l’alimentation électrique avant de procéder aux réglages sur site.
