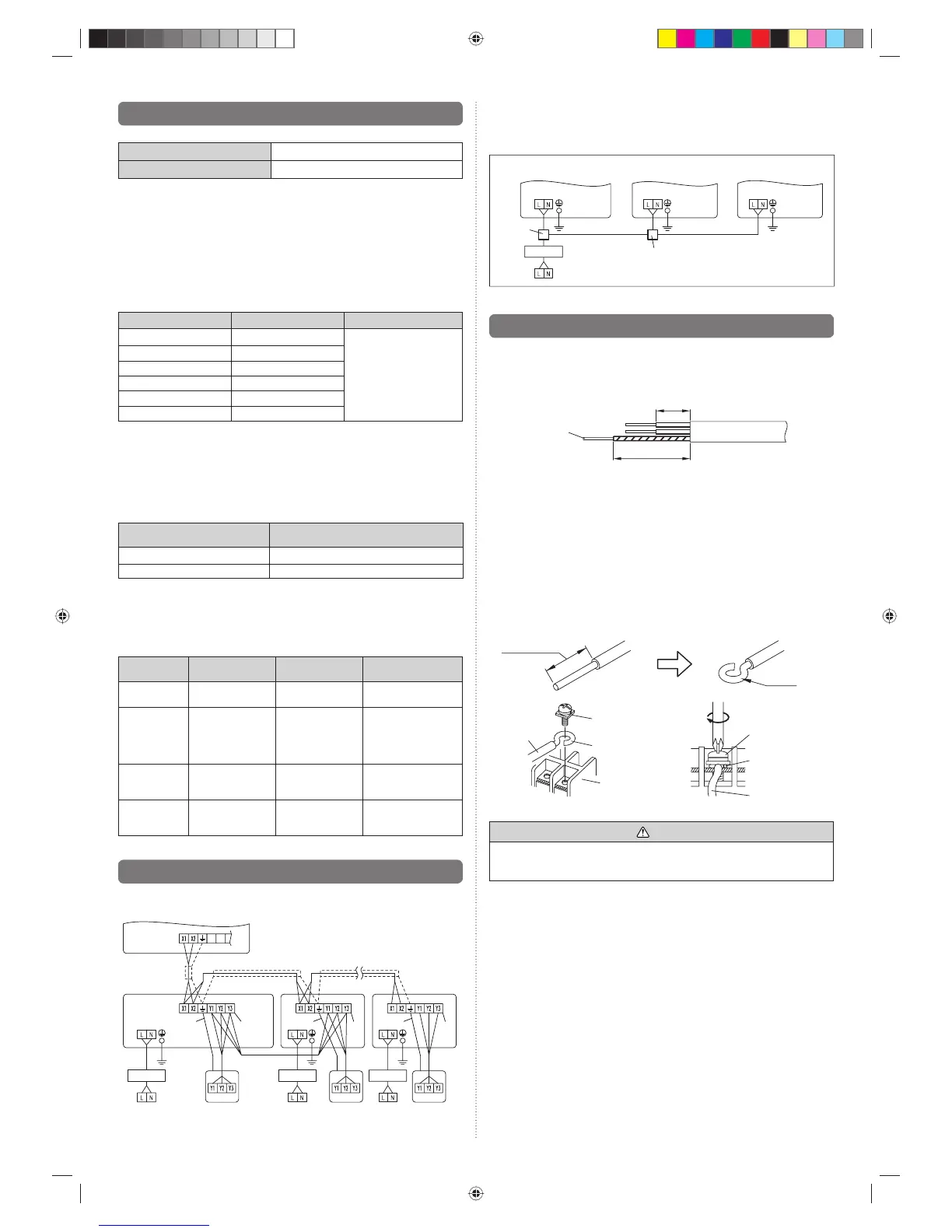

Tr-7
6.1. Elektrik gereksinimi
Nominal gerilim
230 V
Çalıştırma aralığı
198 ilâ 264 V
• Güç kablosu tipini ve boyutunu, ilgili yerel ve ulusal yönetmeliklere göre seçin.
•
Yerel kablo tesisatı güç kablosu ve ek kablo tesisatına yönelik özellikler yerel yasalara
uygundur.
• En fazla kablo uzunluğu: Voltaj düşmesi %2'den az olacak bir uzunluk ayarlayın. Kablo
uzunluğu fazlaysa, kablo çapını artırın.
Her montaj durumunun sigorta özellikleri için tabloya başvurun. Aynı soğutucu sistemi
aralığında güç kros kablo tesisatı yapın. Kros kablo tesisatı bittiğinde, aşağıdaki A ve B
güvenlik koşullarını karşılamak amacıyla iç üniteler için bir bağlantı yapın.
A. Akım kesici gereksinimleri
Model MDA MFA
AUXB07GALH 0,20 A
20 A
AUXB09GALH 0,20 A
AUXB12GALH 0,24 A
AUXB14GALH 0,29 A
AUXB18GALH 0,30 A
AUXB24GALH 0,75 A
MCA: Minimum Devre İzin Verilen Akım Şiddeti
MFA: Ana Sigorta İzin Verilen Akım Şiddeti
Çapraz elektrik tesisatı yapılırken, bağlı soğutucu dağıtım ünitelerinin ve iç ünitelerin
toplam MCA değeri 15 A'yı aşmayacak şekilde olacaktır. Soğutucu dağıtım ünitesi MCA
için soğutucu dağıtım ünitesi montaj kılavuzuna başvurun.
Bağlı soğutucu dağıtım üniteleri ve iç ünitelerin kapasitesi üst sınırı aşarsa, ya sigortalar
ekleyin ya da daha yüksek kapasiteye sahip bir sigorta kullanın.
B. Elektrik kaçağı sigortası gereksinimleri
Sigorta kapasitesi
* Bağlanabilir en fazla “iç ünite” ya da “iç
üniteler + soğutucu dağıtım üniteleri”
30 mA, 0,1 sn. ya da daha az 44 veya daha az **
100 mA, 0,1 sn. ya da daha az 45 ilâ 128
* Isı pompası türü: iç üniteler, Isı geri kazanım türü: iç üniteler ve soğutucu dağıtım
üniteleri.
** Sigortaya bağlı ünitelerin toplam sayısı 44'ü aşarsa, ya bir 30mA sigorta ekleyin ya da
daha yüksek kapasiteli sigortalar kullanın.
6.1.1. Kablo özellikleri
Önerilen kablo
boyutu (mm
2
)
Kablo türü Açıklama
Güç kaynağı
kablosu
2,5
Tip245 IEC57 ya da
eşdeğeri
1ø 50 Hz 198 - 264 V
2 Kablo + toprak
İletim kablosu 0,33
LONWORKS
uyumlu kablo
22 AWG LEVEL 4
(NEMA)
kutupsuz 2 damar, çift
büküm tek parça damar
çapı 0,65 mm
Uzaktan
kumanda kablosu
(2 telli tip)
0,33 ilâ 1,25 Kılıflı PVC kablo* Kutupsuz 2 damar
Uzaktan
kumanda kablosu
(3 telli tip)
0,33 Kılıflı PVC kablo* Kutup 3 damar
*: Uzaktan kumanda kablosu için, yerel yönetmeliklere uygun kılıfl ı kablo kullanın.
6.2. Kablo tesisatı yöntemi
*2 *2
*3 *3
*2
*3
Dış ünite ya da Soğutucu dağıtım ünitesi *1
ÖRNEK
İletim
İletim
İç ünite
Uzaktan kumanda
(Ana)
Güç kaynağı
İç ünite İç ünite
Güç kaynağı
Uzaktan
kumanda
Şalter
Şalter
Şalter
Uzaktan kumanda
(Bağlı)
Uzaktan kumanda
*1: Isı Geri Kazanım Sistemine bağlarken, soğutucu dağıtım ünitesinin montaj kılavuzuna
başvurun.
*2: Bir toprak kablosuna sahipse uzaktan kumandayı topraklayın.
*3: 2 telli tip uzaktan kumanda bağlanırken Y3 kullanılmaz.
Güç kaynağı
Güç kaynağı
Güç kaynağı
Güç kaynağı
İç ünite
Çekme
kutusu
İç ünite
İç ünite
Şalter
Çekme kutusu
(Güç kaynağının çapraz kablo tesisatı)
6.3. Ünite kablo tesisatı
Kabloyu terminal bloğuna bağlamadan önce.
6.3.1. Güç kaynağı kablosu
Aşırı gerilmeyi önlemek için, güç kaynağı kablosunun uzunluğunu aşağıdaki şekle
başvurarak ayarlayın.
Toprak kablosu
20 mm
50 mm
A. Tek damarlı kablolama için
(1) Elektrik terminalini bağlamak için, aşağıdaki şemaları izleyin ve kablonun ucuna
tutturduktan sonra bağlayın.
(2) Belirlenmiş kabloları kullanın, onları güvenli bir şekilde bağlayın ve terminallerde
yerleşmiş baskı olmayacak şekilde bağlayın.
(3) Terminal vidalarını sıkıştırmak için uygun bir tornavida kullanın.
Çok küçük tornavida kullanmayın, aksi takdirde, vida başları zarar görebilir ve vidalar
düzgün sıkılamaz.
(4) Terminal vidalarını çok fazla sıkıştırmayın, aksi takdirde, vidalar kırılabilir.
(5) Terminal vidası sıkılaştırma torkları
için tabloya bakın.
(6) 2 güç kaynağı kablosunu 1 vidayla tutturmayın.
25 mm soyun
Halka
Özel rondelalı
vida
Özel rondelalı
vida
Kablo ucu (Halka)
Kablo ucu (Halka)
Kablo
Kablo
Terminal blok
UYARI
Tek damarlı kablolar kullanırken, halka terminali kullanmayın. Halka terminali tek damarlı
kablolarla kullanırsanız, halka terminalin basınç kaynağı kusurlu çalışabilir ve kabloların
anormal şekilde ısınmasına sebep olabilir.
B. Tel kablolama için
(1) Terminal bloğunu bağlamak için aşağıdaki resimde gösterildiği gibi yalıtıcı manşonlu
halka terminalleri kullanın.
(2) Uygun bir araç kullanarak halka terminalleri kablolara sıkıca tutturun, böylece
kablolar gevşemez.
(3) Belirlenmiş kabloları kullanın, güvenli bir şekilde bağlayın ve terminallerde baskı
olmayacak şekilde sıkıştırın.
(4) Terminal vidalarını sıkıştırmak için uygun bir tornavida kullanın.
Çok küçük tornavida kullanmayın, aksi takdirde, vida başları zarar görebilir ve vidalar
düzgün sıkılamaz.
(5) Terminal vidalarını çok fazla sıkıştırmayın, aksi takdirde, vidalar kırı
labilir.
(6) Terminal vidası sıkılaştırma torkları için tabloya bakın.
(7) 2 güç kaynağı kablosunu 1 vidayla tutturmayın.
9371022253-01_IM.indb Sec1:79371022253-01_IM.indb Sec1:7 2012-7-12 14:35:542012-7-12 14:35:54
