Es-11
Dirección
Ajuste del
interruptor rotatorio
Dirección
Ajuste del
interruptor rotatorio
Ajuste de
direccionamiento
REF AD SW
Unidad
interior
IU AD SW
× 10 × 1 × 10 × 1
808808
909909
10 1 0 10 0 0
11 1 1 11 1 1
12 1 2 12 1 2
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
99 9 9 63 6 3
No establezca la dirección de la unidad interior (IU AD SW) en los valores comprendidos
entre 64 y 99.
Podría producirse un error.
(3) Dirección del controlador remoto
i) tipo de 3 hilos
Interruptor rotatorio (RC AD SW)... Ajuste de fábrica “0”
Cuando conecte varias unidades interiores a 1 controlador remoto con cable estándar,
establezca la dirección en RC AD SW en secuencia a partir de 0.
Ajuste
Intervalo de
ajuste
Tipo de interruptor
Dirección del
controlador remoto
0 a 15
Ejemplo de
ajuste 0
RC AD
Ejemplo
Si se conectan 4 unidades interiores.
RC AD SW
0
RC AD SW
1
RC AD SW
2
RC AD SW
3
Unidad interior
Mando a
distancia
Unidad interior Unidad interior Unidad interior
RC AD SW 01234567
Dirección 01234567
RC AD SW 8 9ABCDEF
Dirección 8 9 10 11 12 13 14 15
ii) tipo de 2 hilos
Interruptor rotatorio (RC AD SW)... Ajuste de fábrica “0”
Debido a que los ajustes de dirección del mando a distancia se confi guran de forma
automática, no es necesario confi gurarlos.
Si se confi guran manualmente, es necesario confi gurar tanto la unidad interior como
el mando a distancia. Para obtener información detallada, consulte el manual del
mando a distancia.
7.2. Ajuste de código personalizado
Mediante la selección del código personalizado se evitan confusiones en la unidad inte-
rior.
(Se pueden establecer hasta 4 códigos.)
Establezca el ajuste para la unidad interior y el controlador remoto.
A B C D
A B C D
Unidad
interior
Mando a
distancia
Confusión
Cambio de código

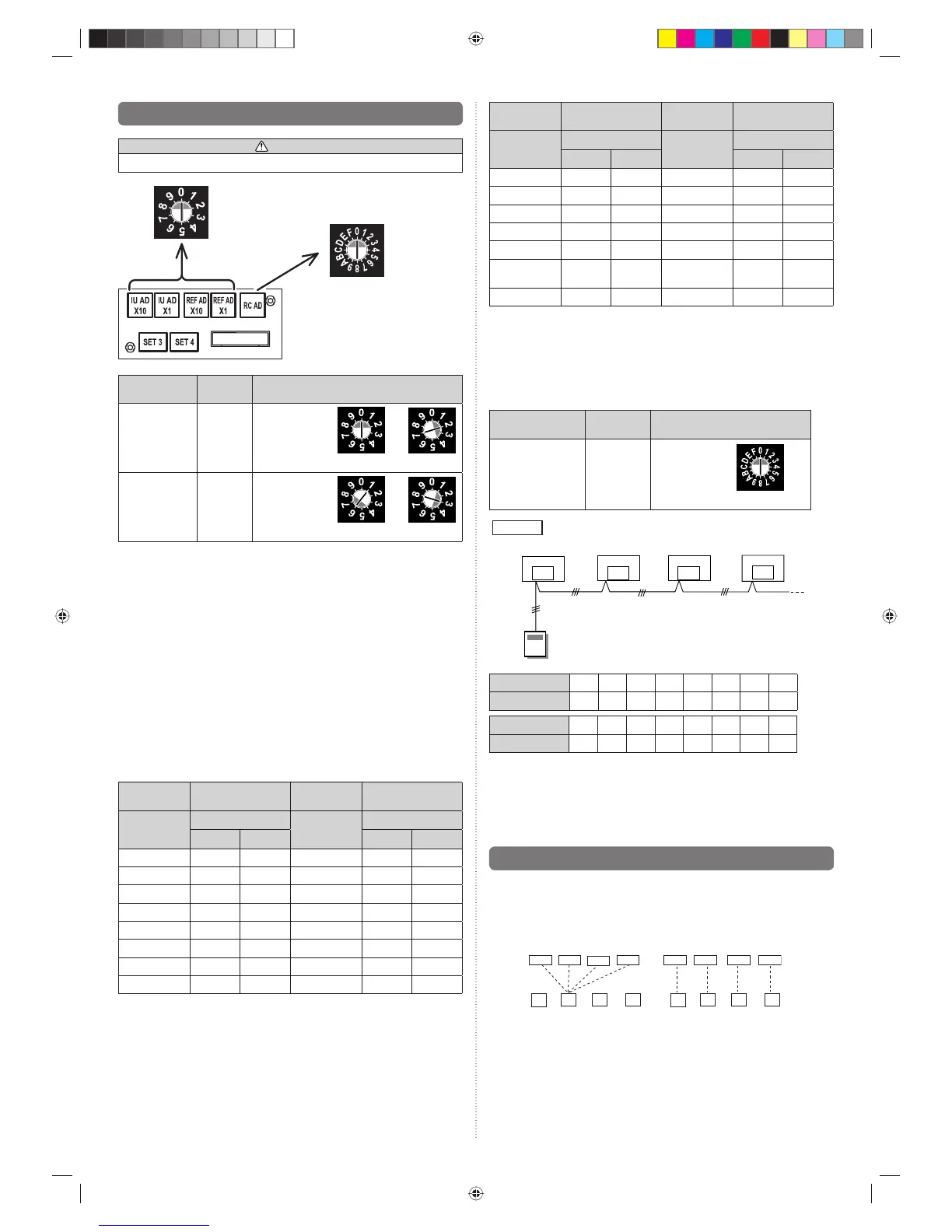

7.1. Ajustar de la dirección
ATENCIÓN
Utilice un destornillador aislado para confi gurar los interruptores DIP.
Interruptor rotatorio
Ejemplo: “0”
Interruptor rotatorio
Ejemplo: “0”
Ajuste
Intervalo
de ajuste
Tipo de interruptor
Dirección de la
unidad interior
0 a 63
Ejemplo de
ajuste 2
IU AD × 10 IU AD × 1
Direccionamiento
del circuito de
refrigerante
0 a 99
Ejemplo de
confi guración
63
REF AD × 10 REF AD × 1
(1) Dirección de la unidad interior
Interruptor rotatorio (IU AD × 1)...Ajuste de fábrica “0”
Interruptor rotatorio (IU AD × 10)...Ajuste de fábrica “0”
Cuando conecte varias unidades interiores a 1 sistema de refrigeración, establezca la
dirección en IU AD SW como se indica en la Table A
.
(2) Direccionamiento del circuito de refrigerante
Interruptor rotatorio (REF AD × 1)... Ajuste de fábrica “0”
Interruptor rotatorio (REF AD × 10)... Ajuste de fábrica “0”
En caso de que haya varios sistemas de refrigeración, confi gure REF AD SW como
se indica en la Table A para cada uno de ellos.
Establezca la misma dirección del circuito de refrigeración que la unidad exterior.
• Si está trabajando en un entorno donde se puede utilizar el controlador remoto
inalámbrico, también podrá utilizarlo para ajustar las direcciones.
• Si establece las direcciones mediante el controlador remoto inalámbrico, establezca
la dirección de la unidad interior y el circuito de refrigeración en “00”.
(Para obtener información sobre los ajustes mediante el mando a distancia
inalámbrico.)
Table A
Dirección
Ajuste del
interruptor rotatorio
Dirección
Ajuste del
interruptor rotatorio
Ajuste de
direccionamiento
REF AD SW
Unidad
interior
IU AD SW
× 10 × 1 × 10 × 1
000000
101101
202202
303303
404404
505505
606606
707707
9371022253-01_IM.indb Sec1:119371022253-01_IM.indb Sec1:11 2012-7-12 14:35:112012-7-12 14:35:11
