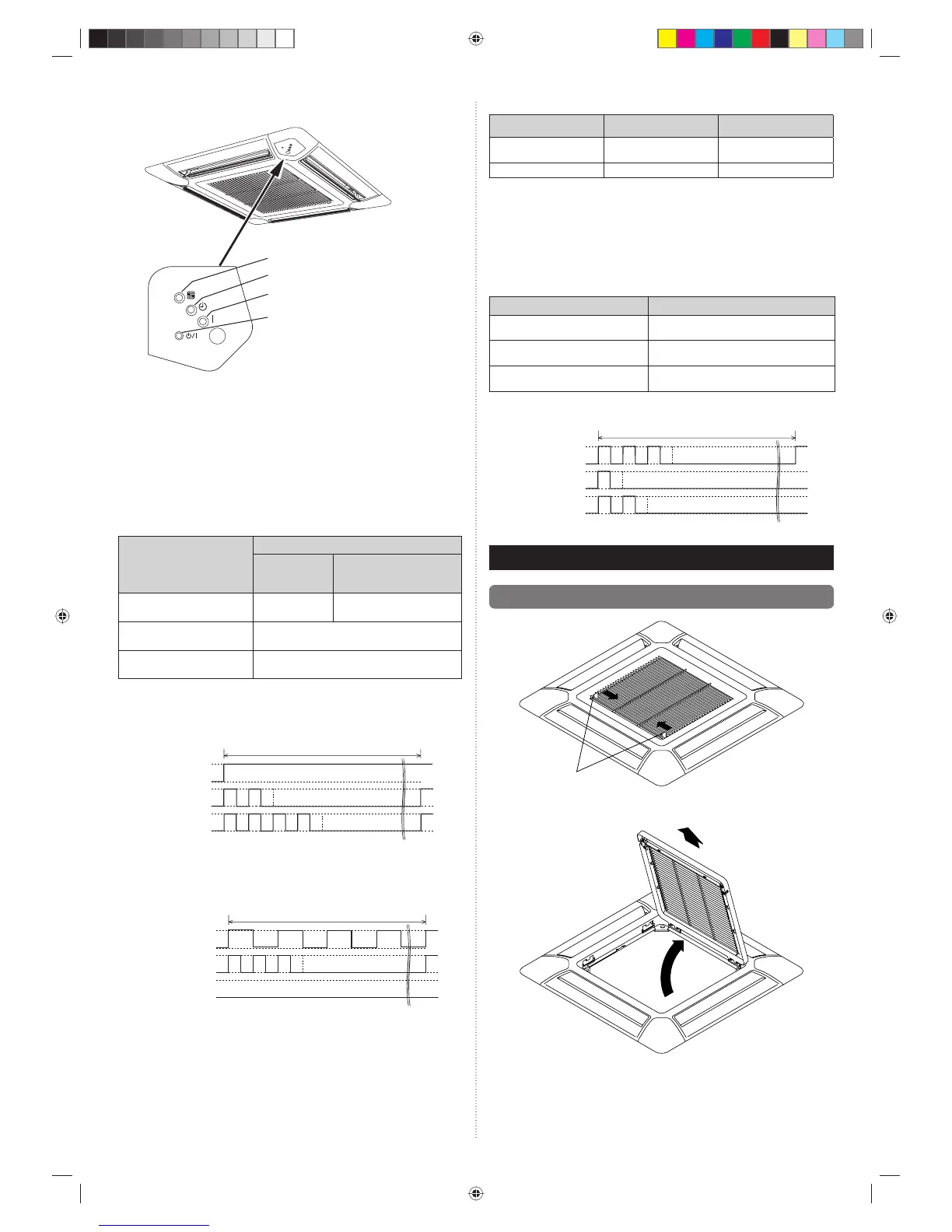

Fujitsu AUXB07GALH Installation Manual

Ru-13
7.4.1. Название кнопки и ее функция
Лампочка OPERATION (РАБОТА) (зеленая)
Лампочка FILTER (ФИЛЬТР) (красная)
Лампочка TIMER (ТАЙМЕР) (оранжевая)
Кнопка MANUAL AUTO (РУЧНОЙ АВТО)
7.4.2. Проверка настроек функций
• Нажмите кнопку MANUAL AUTO (РУЧНОЙ АВТО) на внутреннем модуле и
удерживайте ее в течение 3 секунд, чтобы проверить настройки функций.
Необходимо отключить питание, чтобы вернуться к нормальному режиму работы.
(1) Индикация адреса внутреннего модуля и цепи
охлаждения
Схема индикации
Название индикатора
Схема индикации
Адрес
внутреннего
модуля
Адрес охлаждения
Лампочка OPERATION
(РАБОТА) (зеленая)
ВКЛ.
Мигает (1,0 с
ВКЛ./1,0 с ВЫКЛ)
Лампочка TIMER
(ТАЙМЕР) (оранжевая)
Адрес: разряд десятков (0,5 с ВКЛ / 0,5 с ВЫКЛ)
Лампочка FILTER
(ФИЛЬТР) (красная)
Адрес: разряд единиц (0,5 с ВКЛ / 0,5 с ВЫКЛ)
• Пример адреса внутреннего модуля
(Пример) АДРЕС: 24
Лампочка
OPERATION
(РАБОТА) (зеленая)
Лампочка TIMER
(ТАЙМЕР)
(оранжевая)
Лампочка FILTER
(ФИЛЬТР)
(красная)
10 с
1 цикл 12 с
8 с
ВКЛ.
ВЫКЛ.
0,5с
0,5с 0,5с 0,5с
0,5с
0,5с
0,5с 0,5с
0,5с
0,5с
0,5с 0,5с
ВКЛ.
ВЫКЛ.
ВКЛ.
ВЫКЛ.
ВКЛ.
• Пример адреса цепи охлаждения
(Пример) АДРЕС: 30
9 с
1 цикл 12 с
1,0с 1,0с 1,0с
1,0с 1,0с 1,0с 1,0с
0,5с
0,5с
0,5с 0,5с 0,5с 0,5с
ВЫКЛ.
Лампочка
OPERATION
(РАБОТА) (зеленая)
Лампочка TIMER
(ТАЙМЕР)
(оранжевая)
Лампочка FILTER
(ФИЛЬТР)
(красная)
ВКЛ.
ВЫКЛ.
ВКЛ.
ВЫКЛ.
ВКЛ.
ВЫКЛ.
• Параметры настройки
Номер функции Пункт Значение
01
Адрес внутреннего
модуля
от 00 до 63
02 Адрес охлаждения от 00 до 99
Для использования с пультом дистанционного управления переведите все
поворотные переключатели в значение 0, и см. раздел «7.1. Настройка адреса» для
получения дополнительных сведений.
В соответствии с заводскими настройками все переключатели переведены в
значение 0.
(2) Прочее
Схема индикации
Название индикатора Схема индикации
Лампочка OPERATION
(РАБОТА) (зеленая)
Номер функции; разряд десятков
(0,5 с ВКЛ./0,5 с ВЫКЛ)
Лампочка TIMER (ТАЙМЕР)
(оранжевая)
Номер функции; разряд единиц
(0,5 с ВКЛ./0,5 с ВЫКЛ)
Лампочка FILTER
(ФИЛЬТР) (красная)
Значение: (от 0 до 9) (0,5
с ВКЛ / 0,5 с ВЫКЛ)
(Пример) Функция: 31, Значение: 2
Лампочка
OPERATION
(РАБОТА) (зеленая)
Лампочка TIMER
(ТАЙМЕР)
(оранжевая)
Лампочка FILTER
(ФИЛЬТР)
(красная)
ВКЛ.
ВЫКЛ.
ВКЛ.
ВЫКЛ.
ВКЛ.
ВЫКЛ.
11 с
10 с
9 с
1 цикл 12 с
0,5с
0,5с
0,5с
0,5с
0,5с
0,5с
0,5с
0,5с
0,5с
0,5с 0,5с 0,5с
8. УСТАНОВКА КАССЕТНОЙ РЕШЕТКИ
8.1. Удаление впускной решетки
(1) Сдвиньте 2 крючка решетки
Крючок решетки
(2) Откройте впускную решетку и снимите ее.
9371022253-01_IM.indb Sec1:139371022253-01_IM.indb Sec1:13 2012-7-12 14:35:482012-7-12 14:35:48
