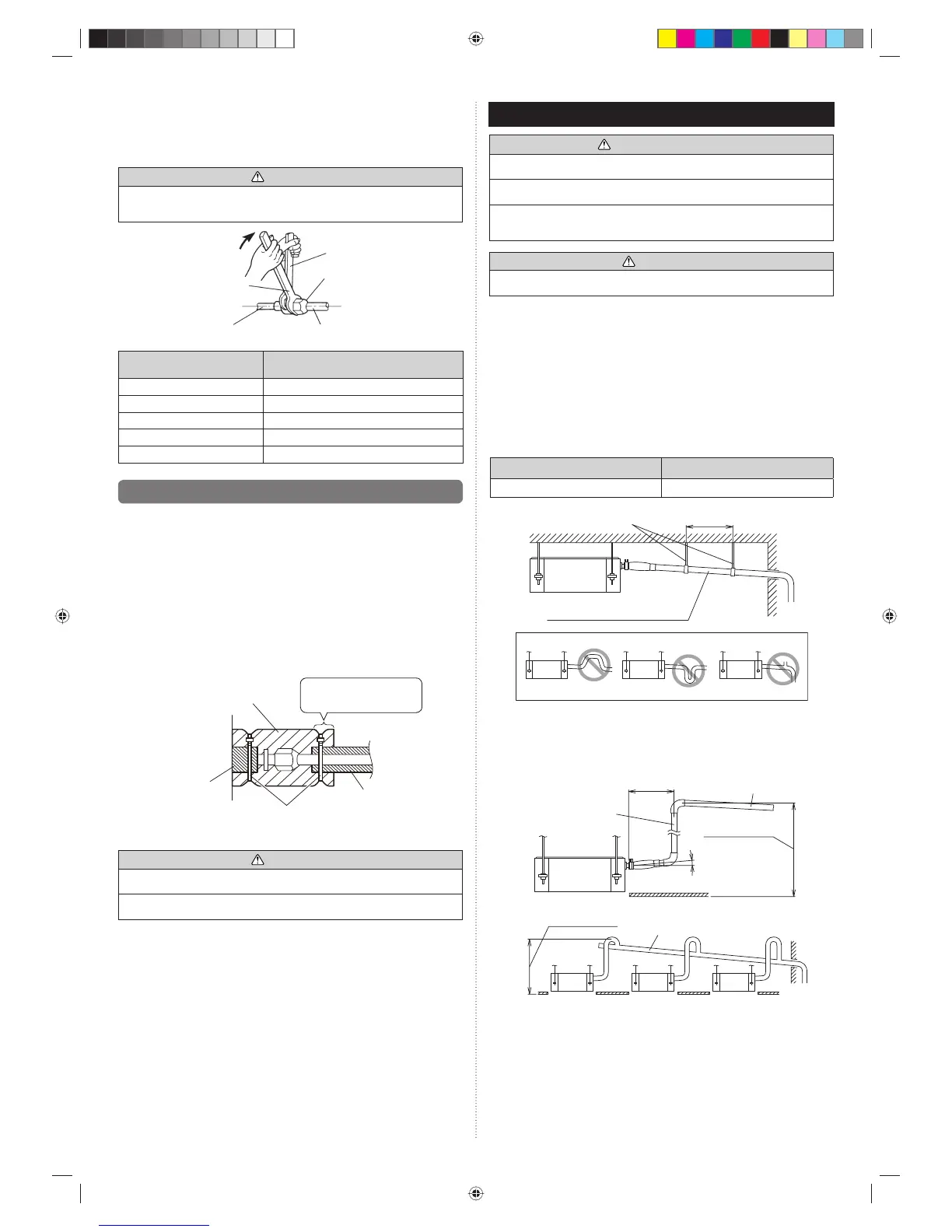

4.3.3. Соединение труб
Когда развальцовочная гайка затянута рукой надлежащим образом, удерживайте
сторону корпуса, сцепленную с отдельным гаечным ключом, и затяните гайку с
помощью ключа с ограничением по крутящему моменту. (См. таблицу ниже на
предмет крутящих моментов затягивания развальцовочных гаек.)
ВНИМАНИЕ
Для надлежащего затягивания развальцовочной гайки удерживайте ключ с
ограничением по крутящему моменту за рукоятку, поддерживая нужный угол
относительно трубы.
Соединительная труба
Развальцовочная гайка
Затяните с помощью 2-х ключей.
Ключ с ограничением
по крутящему моменту
Труба внутреннего
модуля (сторона корпуса)
Удерживающий ключ
Развальцовочная гайка
[мм (дюйм)]
Крутящий момент затягивания [Н·м (кгс·см)]
6,35 (1/4) диам. от 16 до 18 (от 160 до 180)
9,52 (3/8) диам. от 32 до 42 (от 320 до 420)
12,70 (1/2) диам. от 49 до 61 (от 490 до 610)
15,88 (5/8) диам. от 63 до 75 (от 630 до 750)
19,05 (3/4) диам. от 90 до 110 (от 900 до 1100)
4.4. Установка теплоизоляции
Установите теплоизоляционный материал после проверки на наличие утечек
охладителя (см. Руководство по установке внешнего модуля для получения
дополнительных сведений).
ТЕПЛОИЗОЛЯЦИЯ СОЕДИНИТЕЛЯ
• Примените теплоизоляцию соединителя («Принадлежности») вокруг газовой
трубы и жидкостной трубы со стороны помещения.
• После установки теплоизоляции соединителя оберните оба конца виниловой
лентой, чтобы не было разрыва.
• После прикрепления теплоизоляции соединителя закрепите ее 2 кабельными
стяжками (большими), по одной с каждого края изоляции.
• Убедитесь, что кабельные стяжки перекрывают теплоизоляционную трубу.
Теплоизоляция соединителя
(Принадлежности)
Кабельная стяжка (Большая)
(Принадлежности)
Теплоизоляция
Теплоизоляция
Накройте эту часть
теплоизоляцией.
ВНИМАНИЕ
После проверки на предмет утечек газа (см. Руководство по установке внешнего
модуля) выполните данный раздел.
Установите теплоизоляцию вокруг как больших (газовых), так и малых (жидкостных)
труб. Отказ от этого может вызвать утечки воды.
5. УСТАНОВКА ДРЕНАЖНЫХ ТРУБ
ПРЕДУПРЕЖДЕНИЕ
Не вставляйте дренажные трубы в сточную трубу, где образуется серный газ.
(Может возникнуть эрозия теплообменника)
Изолируйте детали надлежащим образом, чтобы вода не капала с соединительных
деталей.
Проверьте правильность дренажа после построения, используя видимую часть
прозрачного дренажного порта и конечный выход дренажного трубопровода на
корпусе.
ВНИМАНИЕ
Не применяйте клейкий агент к дренажному порту на корпусе. (Используйте
прилагающийся дренажный шланг для подсоединения дренажного трубопровода)
• Установка дренажную трубу с градиентом наклона (от 1/100 до 1/50) и так,
чтобы в трубе не было подъемов и сифонов. Неравномерный водоотвод из-за
скапливания воды в трубе может привести к переполнению дренажной трубы.
• Используйте
стандартную жесткую поливинилхлоридную трубу (VP25) [внешний
диаметр 32 мм].
• В случае длинной трубы установите подпорки.
• Не выполняйте отбор воздуха. Может произойти выброс воды.
• Всегда выполняйте теплоизоляцию внутренней стороны дренажной трубы.
• Если невозможно обеспечить нужный наклон дренажной трубы, ее можно поднять
выше.
Размер трубы
Дренажная трубка VP25 (Внешний диаметр 32 мм)
Подвесной монтаж
VP25 (Внешний диаметр 32 мм)
Градиент наклона вниз 1/100-1/50
от 1,5 до 2 мм
Подъем
НЕПРАВИЛЬНО:
Сифон Отбор воздуха
При подъеме трубы:
• Наклонная труба должна находиться на высоте не более 700 мм от пола.
Превышение этого диапазона подъема вызовет утечку.
• Вертикальная труба дренажной системы должна располагаться на расстоянии
не далее 300 мм от модуля.
VP25 (Внешний диаметр
32 мм) местной сборки
VP30 (Внешний диаметр 38 мм) или
больше Градиент наклона вниз 1/100-1/50
Градиент наклона
вниз 1/100-1/50
300 мм или меньше
700 мм или меньше
700 мм или меньше
Горизонтальный или
восходящий градиент
