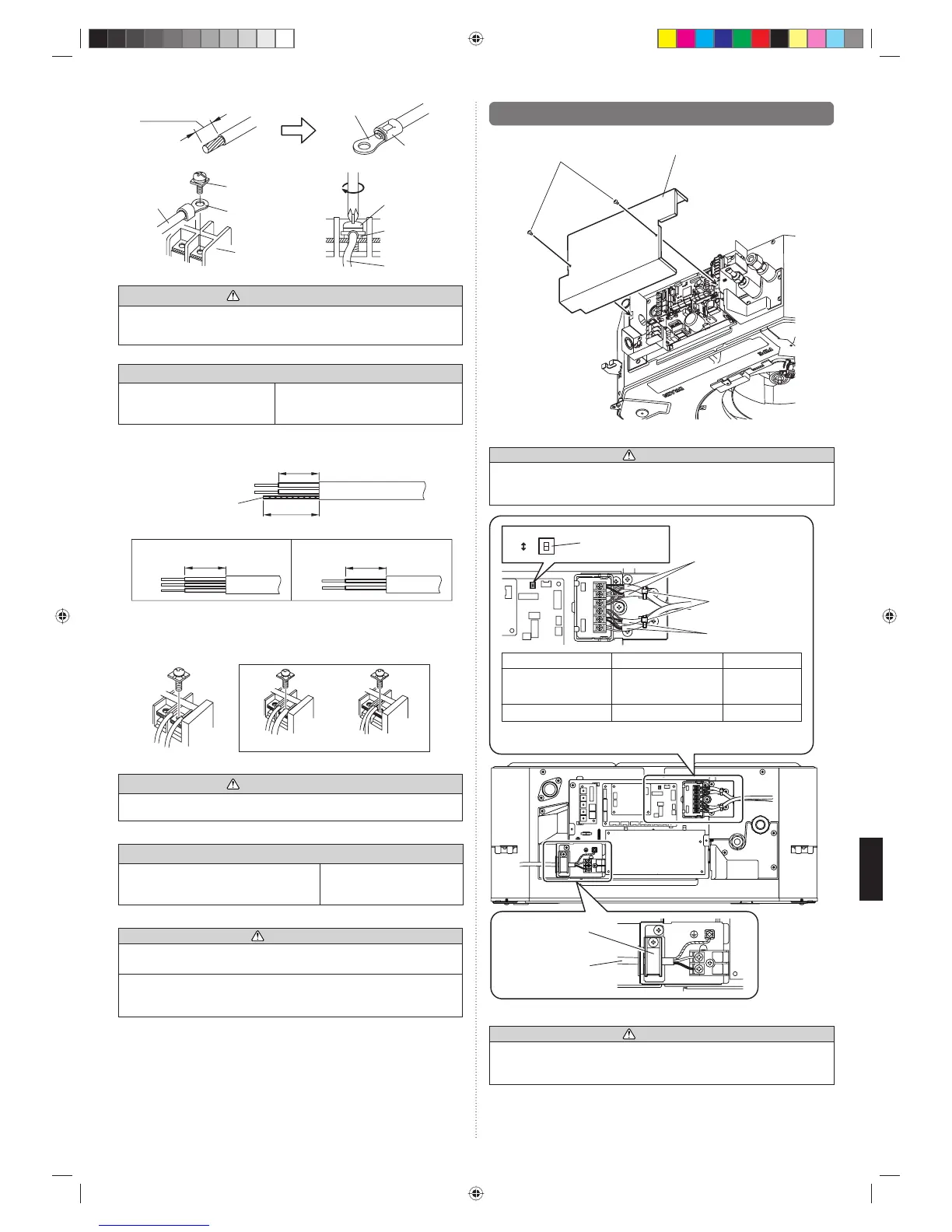

Ru-8
Зачистите 10 мм
Рукав
Винт со специальной
шайбой
Винт со
специальной
шайбой
Кольцевая клемма
Кабель
Кабель
Блок клемм
Кольцевая клемма
Кольцевая
клемма
ПРЕДУПРЕЖДЕНИЕ
Используйте кольцевые клеммы и затягивайте присоединительные винты
с указанными крутящими моментами, в противном случае могут возникнуть
аномальный перегрев и серьезные повреждения внутри модуля.
Крутящий момент затягивания
Винт M4 (Силовой кабель /L, N, GND)
1,2 - 1,8 Н•м (12 - 18 кгс•см)
6.3.2. Кабель связи и пульта ДУ
Экранированный
кабель (без оболочки)
Для трехжильного типа Для двухжильного типа
30 мм
40 мм
30 мм
30 мм
Кабель связи
Кабель пульта ДУ
• Подключите кабели связи и пульта ДУ, как показано на Fig. C.
Fig. C
ПРАВИЛЬНО
Другой диаметр
Подключение к 1 клемме
НЕПРАВИЛЬНО
ПРЕДУПРЕЖДЕНИЕ
Затягивайте винты клемм с указанным усилием, иначе могут возникнуть
аномальный перегрев и серьезные повреждения внутри модуля.
Крутящий момент затягивания
Винт M3 (Связь /X1, X2) (Пульт ДУ/ Y1, Y2, Y3)
0,5 до 0,6 Н•м (5 до 6 кгс•см)
ВНИМАНИЕ
Чтобы снять оболочку с подводящего кабеля, используйте специальный
инструмент, который не повредит жилу.
При монтаже блока клемм не перетягивайте винты, чтобы не перерезать кабель.
При этом следует иметь в виду, что недотягивание винтов может привести к
прерыванию контакта и нарушению связи.
6.4. Подключение проводки
(1)
Снимите крышку коробки управления и установите каждый соединительный кабель.
Винт
Крышка коробки управления
(2) Присоедините соединительный кабель при помощи кабельной стяжки.
ВНИМАНИЕ
При переключении DIP-переключателя (SW1) обязательно выключите питание
внутреннего модуля. В противном случае может быть повреждена печатная
плата внутреннего модуля.
SW1
2WIRE
3WIRE
Кабельный зажим
L, N: Кабель
электропитания
Кабель пульта ДУ
Кабельная
стяжка (Средняя)
(Принадлежности)
X1, X2:
Кабель связи
DIP переключатель
(SW1)
Соединение
кабеля пульта ДУ
Для двухжильного типа
Установка DIP переключателя (SW1)
Y1: Не-полярный
Y2: Не-полярный
Y3: Не соединяйте *1
ДВУХЖИЛЬНЫЙ(Заводская настройка)
Для трехжильного типа
Y1: Красный
Y2: Белый
Y3: Черный
ТРЕХЖИЛЬНЫЙ
*1: При подключении кабеля пульта ДУ к контакту Y3 пульт ДУ
двухжильного типа не будет работать.
(3) Установите крышку коробки управления.
ВНИМАНИЕ
Не связывайте кабель пульта ДУ и не подключайте его параллельно с
соединительным кабелем внутреннего модуля (к наружному модулю) и кабелем
питания. Это может вызывать перебои в работе.
