Tr-14

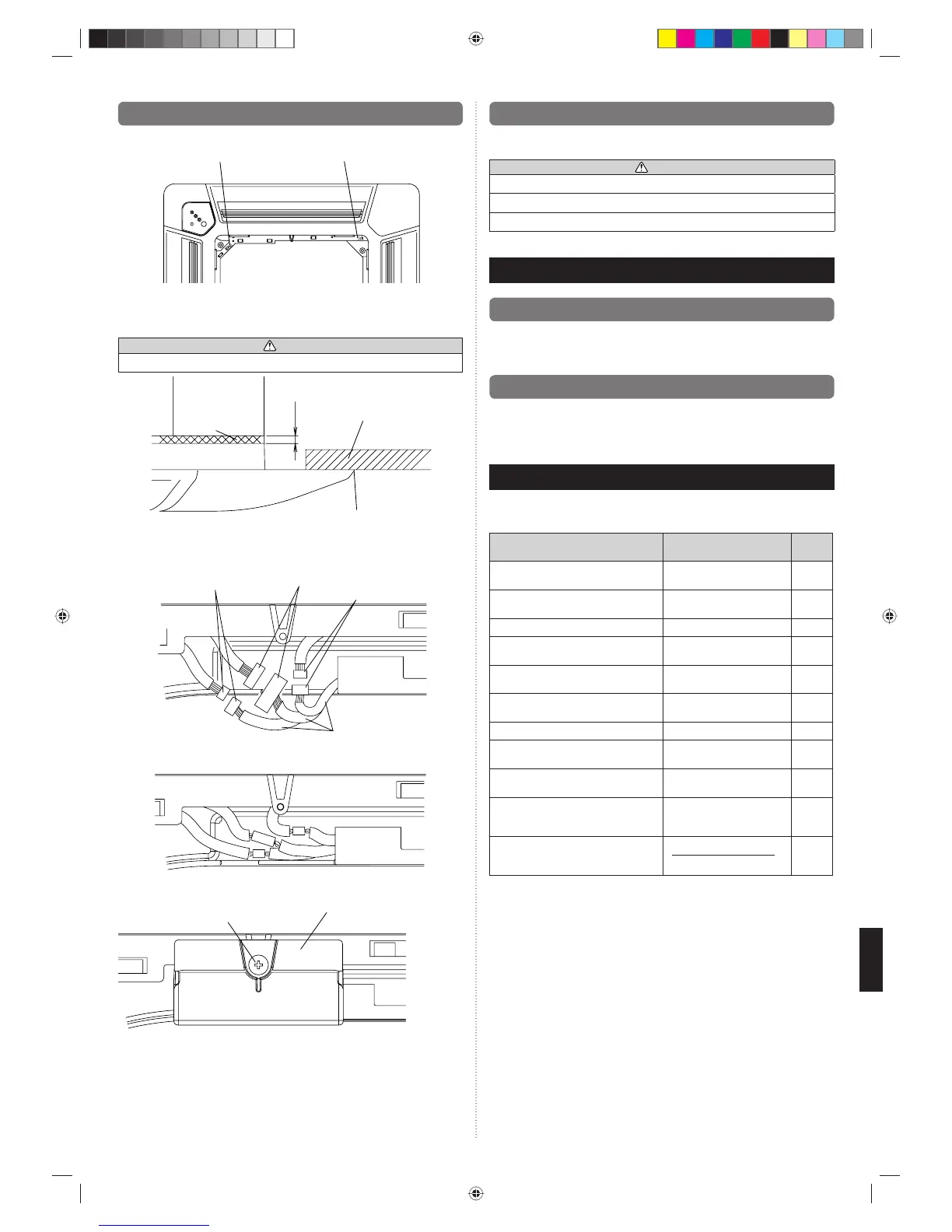

8.2. Kaset ızgarayı iç üniteye monte edin
(1) Kaset ızgarayı iç üniteye takın.
“DRENAJ” işareti
“BORU” işareti
* Kaset ızgaradaki basılı işaretleri iç ünitenin borusu ve tahliye kısmı ile hizalayın.
DİKKAT
Kaset ızgarayı takmak için sadece verilen vidaları kullanın.
İç ünite
Tavan
Tavan ve kaset ızgara arasında
tüm çevre boyunca hiçbir
boşluk olmamalıdır.
5 - 7 mm
Kaset ızgara
Yalıtım macunu
(2) Konektörü takın.
Kablo (panjur): BEYAZ
Kablo (ekran): BEYAZ
Kablo (panjur): KIRMIZI
İç ünite tarafı
• Kabloları aşağıda verildiği gibi düzenleyin.
(3) Konektör kapağını takın.
Vida
Konektör kapağı
8.3. Giriş ızgarasını takın
Montaj “GİRİŞ IZGARASINI ÇIKARMA” işleminin tersidir.
Giriş ızgarası kullanıcı tercihine göre döndürülebilir ve 4 yolla takılabilir.
DİKKAT
Güç açık değilse panjur açısı değiştirilemez (Elle hareket ettirilirse kırılabilir).
Izgara tertibatı doğrudan klima gövdesine bağlı olarak yönlendirilir.
Izgara tertibatıyla klima gövdesi arasında boşluk olmayacak şekilde montaj yapın.
9. TEST ÇALIŞMASI
9.1. Dış ünite (PCB) kullanılarak test çalışması
• Test çalışması için dış üniteye yönelik PCB kullanılacaksa, dış ünitenin Montaj
Kılavuzuna başvurun.
9.2. Uzaktan Kumanda kullanılarak test çalışması
• Uzaktan kumanda kullanılarak test çalışması yapmak için uzaktan kumandanın Montaj
Kılavuzuna başvurun.
• Klima test çalışmasındayken, ÇALIŞMA ve ZAMANLAYICI gösterge lambaları aynı
anda yavaş yavaş yanıp söner.
10. KONTROL LİSTESİ
İç ünitenin (ünitelerin) montajı sırasında aşağıdaki kontrol öğelerine özel bir dikkat
gösterin. Montaj tamamlandıktan sonra aşağıdaki kontrol öğelerini tekrar kontrol
ettiğinizden emin olun.
KONTROL ÖĞELERİ
Doğru şekilde
uygulanmazsa
KONTROL
KUTUSU
İç ünite doğru şekilde kuruldu mu?
Titreşim, gürültü, iç ünitenin
düşme tehlikesi
Gaz kaçakları (akışkan boruları) için bir
kontrol yapıldı mı?
Soğutma yok, Isıtma yok
Yalıtım çalışması tamamlandı mı? Su kaçağı
Su, iç ünitelerden kolayca tahliye ediliyor
mu?
Su kaçağı
Güç kaynağının gerilimi, iç ünitedeki
etikette belirtilenle aynı mı?
Çalışma yok, ısı veya yanma
hasarı
Kablolar ve boruların tümü tamamen
bağlandı mı?
Çalışma yok, ısı veya yanma
hasarı
İç ünite topraklı mı?Kı
sa devre
Bağlantı kablosu belirtilen kalınlıkta mı?
Çalışma yok, ısı veya yanma
hasarı
Girişler ve çıkışlarda hiçbir engel yok
mu?
Soğutma yok, Isıtma yok
Klima çalışması, uzaktan kumanda
ünitesiyle ya da harici aygıtla başlıyor ve
duruyor mu?
Çalışma yok
Montaj tamamlandıktan sonra doğru
çalışma ve taşıma yöntemleri kullanıcıya
anlatıldı mı?
9371022253-01_IM.indb Sec1:149371022253-01_IM.indb Sec1:14 2012-7-12 14:35:582012-7-12 14:35:58
