8.2.

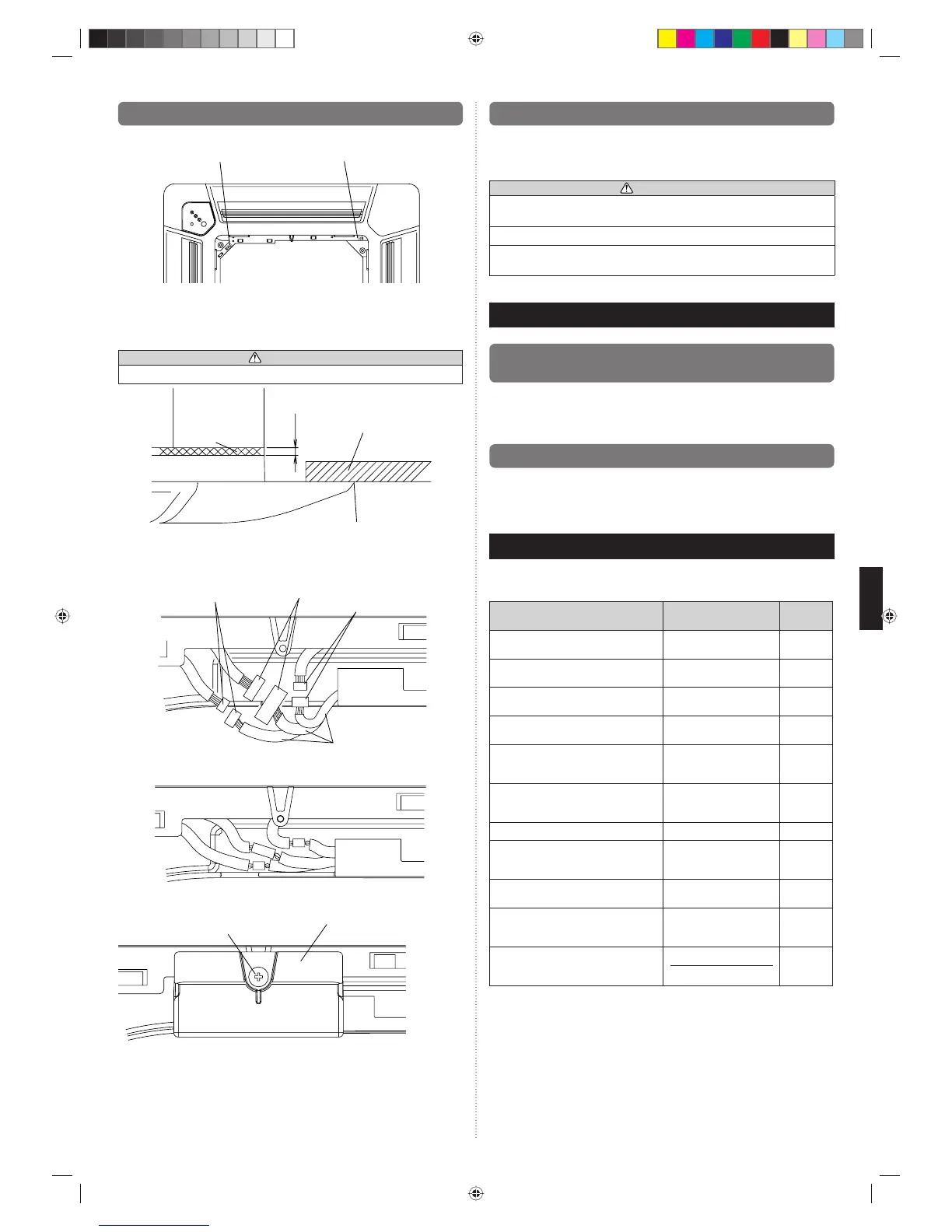

Installare la griglia per cassetta sull'unità interna
(1) Installare la griglia per cassetta sull'unità interna.
Indicazione “DRAIN”
Indicazione “PIPE”
* Allineare i riferimenti impressi sulla griglia per cassetta contro il tubo e lo scarico dell'uni-
tà interna.
ATTENZIONE
Per installare la griglia per cassetta, utilizzare esclusivamente le viti in dotazione.
Unità interna
Soffi tto
Nessuno spazio tra il soffi tto
e la griglia per cassetta lungo
l'intero perimetro
da 5 a 7 mm
Griglia per cassetta
Sigillante
(2) Collegare il connettore.
Cavo (aletta): BIANCO
Cavo (display): BIANCO
Cavo (aletta): ROSSO
Lato unità interna
• Disporre i cavi come illustrato qui di seguito.
(3) Applicare la copertura del connettore.
Vite
Copertura del connettore
8.3. Fissare la griglia di aspirazione
La procedura d'installazione è inversa rispetto a quella di “RIMOZIONE DELLA GRIGLIA
DI ASPIRAZIONE”.
La griglia di aspirazione può essere ruotata ed installata in 4 diversi modi, in funzione
delle preferenze dell'utente.
ATTENZIONE
Non è possibile modifi care l'angolazione delle alette se l'apparecchio è spento (spostando
le alette con la mano si rischia di danneggiarle).
La griglia può essere montata in direzioni diverse rispetto al corpo del condizionatore d'aria.
Installarla in modo che non rimanga nessuno spazio tra la griglia stessa ed il corpo del
condizionatore d'aria.
9. COLLAUDO
9.1. Ciclo di prova mediante unità esterna (scheda
a circuiti stampati)
• Se per il collaudo si intende utilizzare la scheda a circuiti stampati dell'unità esterna,
consultare il Manuale d'installazione dell'unità esterna.
9.2. Collaudo mediante utilizzo del telecomando
• Se per il ciclo di prova si intende utilizzare il telecomando, consultare il relativo
manuale d'installazione.
• Durante il collaudo del condizionatore d'aria, le spie OPERATION e TIMER
lampeggiano contemporaneamente a ritmo lento.
10. LISTA DI CONTROLLO
Quando si installano una o più unità interne, controllare i seguenti elementi di verifi ca
con particolare attenzione. Una volta completata l'installazione, è necessario procedere
nuovamente al controllo dei seguenti elementi di verifi ca.
ELEMENTI DI VERIFICA
In caso di esecuzione non
corretta
CASELLA DI
CONTROLLO
L'unità interna è stata installata
correttamente?
Vibrazioni, rumore, rischio
di caduta dell'unità interna
È stato effettuato un controllo delle perdite
di gas (tubi del refrigerante)?
Né raffreddamento, né
riscaldamento
Il lavoro di isolamento termico è stato
portato a termine?
Perdite di acqua
Lo scarico dell'acqua dalle unità interne
avviene facilmente?
Perdite di acqua
La tensione di alimentazione è quella
indicata sull'etichetta apposta sull'unità
interna?
Mancato funzionamento,
danni da surriscaldamento
o bruciatura
Tutti i fili e tubi sono perfettamente
collegati?
Mancato funzionamento,
danni da surriscaldamento
o bruciatura
L'unità interna è stata messa a terra? Cortocircuito
Il cavo di collegamento è dello spessore
prescritto?
Mancato funzionamento,
danni da surriscaldamento
o bruciatura
Le aperture e le uscite sono libere da
ostacoli?
Né raffreddamento, né
riscaldamento
Il funzionamento del condizionatore si
avvia e arresta tramite telecomando o
dispositivo esterno?
Nessun funzionamento
Al termine dell'installazione, è stato
spiegato all'utente come utilizzare e
trattare il condizionatore?
