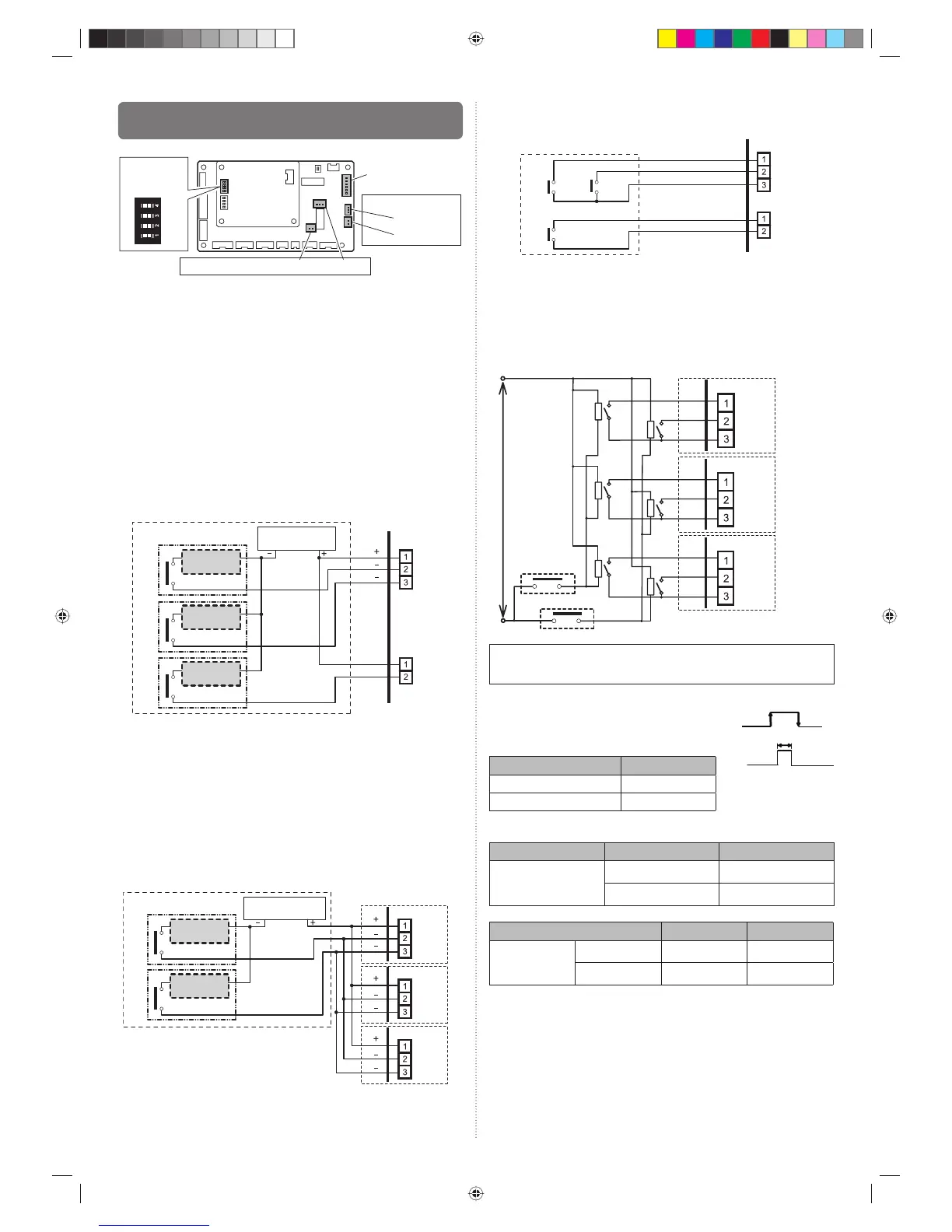

6.5. Externe Eingabe und externe Ausgabe
(Optionale Teile)
Regler Platine (PCB)
Trockenkontaktanschluss
Anzuwendender Spannungsanschluss
(CNA04) (CNA02)
(CNA01)
(CNA03)
DIP-Schalter
(SET 2)
Ausgangsanschluss
(CNB01)
ON (EIN) OFF (AUS)
SW4
SW3
SW2
SW1
(1) Externer Eingangsanschluss
• Das Innengerät kann in Betrieb gehen/Stoppen oder es kann der Notfallstopp,
Zwangsstopp ausgelöst werden, indem das Innengerät PCB CNA01 oder CNA02
verwendet wird.
• Der „Start/Stopp“ Modus oder der „Notstopp“ Modus und der „Erzwungene Stopp“
Modus können mit Funktionseinstellungen des Innengeräts ausgewählt werden.
• Beim Innengerät kann Thermostat aus erzwungen werden, indem das Innengerät PCB
CNA03 oder CNA04 verwendet wird.
• Es sollte ein verdrehtes Kabel (22 AWG) verwendet werden. Die maximale Länge des
Kabels ist 150 m.
• Verwenden Sie ein externes Eingangs- und Ausgangskabel mit den entsprechenden
externen Abmessungen, je nach Anzahl der Kabel, die installiert werden sollen.
• Die Kabelverbindung sollte getrennt von der Stromleitung liegen.
Eingangsauswahl
Verwenden Sie einen von diesen Anschlusstypen, entsprechend der Anwendung. (Die
beiden Anschlusstypen können nicht gleichzeitig verwendet werden.)
● Spannungsanschluss verwenden ([CNA01], [CNA03])
Wenn eine Stromversorgung zum Eingabegerät geführt werden muss, welches Sie an-
schließen möchten, verwenden Sie den Spannungsanschluss ([CNA01], [CNA03]).
Eingangs
gerät 1
Eingangs
gerät 2
Eingangs
gerät 3
Last
widerstand
Last
widerstand
Last
widerstand
*1
Gleichstromversorgung
12 bis 24V
angeschlossenes Gerät
*a
*a
*a
P.C .B
CNA01
CNA03
*b
*1
Stellen Sie die Stromversorgung DC12 auf 24V. Wählen Sie eine Stromversorgungskapa-
zität mit reichlich Überschuss für die angeschlossene Last.
Berücksichtigen Sie keine Spannung, die 24V bei 1-2 und 1-3 Pole übersteigt.
*a Die erlaubte Stromstärke ist DC 5mA bis 10mA. (Empfohlen: DC5mA)
Stellen Sie einen Lastwiderstand her, sodass die Stromstärke DC10mA oder weniger
wird.
Wählen Sie Kontakte für eine sehr niedrige Stromstärke (verwendbar bei DC12V, DC-
1mA oder weniger).
*b Die Polarität ist [+] für Pol 1 und [-] für Pol 2 und 3. Schließen Sie richtig an.
Wenn Spannung an den Klemmen mehrerer Innengeräte mit einem angeschlossenen
Gerät angelegt wurde, achten Sie darauf eine Abzweigung außerhalb des Innengeräts an-
zulegen, indem eine Einziehdose verwendet wird usw., wie im unten stehenden Beispiel
gezeigt wird.
Gleichstromver-
sorgung 12 - 24V
angeschlossenes Gerät
Last
widerstand
P.C .B
P.C .B
CNA01
P.C .B
Eingangs
gerät 1
Eingangs
gerät 2
Innengerät
Innengerät
Innengerät
Last
widerstand
CNA01
CNA01
● Trockenkontaktanschluss ([CNA02], [CNA04])
Wenn eine Stromversorgung am Eingangsgerät, das Sie anschließen möchten, nicht not-
wendig ist, verwenden Sie eine Trockenkontaktklemme ([CNA02], [CNA04]).
P.C .B
GND
Kanal 1
Kanal 3
*c
*c
*c
*d
Kanal 2
CNA02
CNA04
angeschlossenes Gerät
*c Wählen Sie Kontakte für eine sehr niedrige Stromstärke (verwendbar bei DC12V, DC-
1mA oder weniger).
*d Die Verkabelung unterscheidet sich von den angewendeten Spannungsanschlüssen.
Seien Sie bei der Verkabelung vorsichtig.
Wenn an Trockenkontaktklemmen mehrerer Innengeräte mit einem angeschlossenen
Gerät verbunden wurde, isolieren Sie jedes Innengerät mit einem Relais usw., wie im unten
stehenden Beispiel gezeigt wird.
Stromzufuhr für das Relais
Innengerät
Innengerät
Innengerät
Eingabegerät 2
Eingabegerät 1
K1 - K6: Relais
Gerät für Gleichstrom)
P.C .B
K1
P.C .B
P.C .B
CNA02
K2
K3
K4
K5
K6
CNA02
CNA02
HINWEIS:
Wenn es direkt an mehrere Innengeräte angeschlossen wurde, führt dies zu einem
Ausfall.
Betriebsverhalten
● Eingangssignaltyp
Der Eingangssignaltyp kann ausgewählt werden.
Es wird am DIP-Schalter an der Platine (PCB)
am Innengerät umgeschaltet.
Impuls
Die Breite des Im-
pulses muss länger
als 200msec. sein.
Kante
DIP-Schalter [Satz 2 SW2] Eingangssignaltyp
AUS (Werkseinstellung) Kante
ON (EIN) Impuls
● Wenn die Funktionseinstellung im „Betrieb/Stopp“ Modus ist.
[Im Falle eines „Kanten“-Eingangs]
Anschluss Eingangssignal Befehl
Kanal1 von CNA01
oder CNA02
AUS → EIN Betrieb
EIN → AUS Stopp
[Im Falle des „Impuls“-Eingangs]
Anschluss Eingangssignal Befehl
CNA01 oder
CNA02
Kanal1 AUS → EIN Betrieb
Kanal2 AUS → EIN Stopp
* Der letzte Befehl hat Priorität.
* Die Innengeräte innerhalb der gleichen Fernbedienungsgruppe werden im gleichen
Modus betrieben.
