Ru-12
Установка пользовательского кода для внутреннего модуля

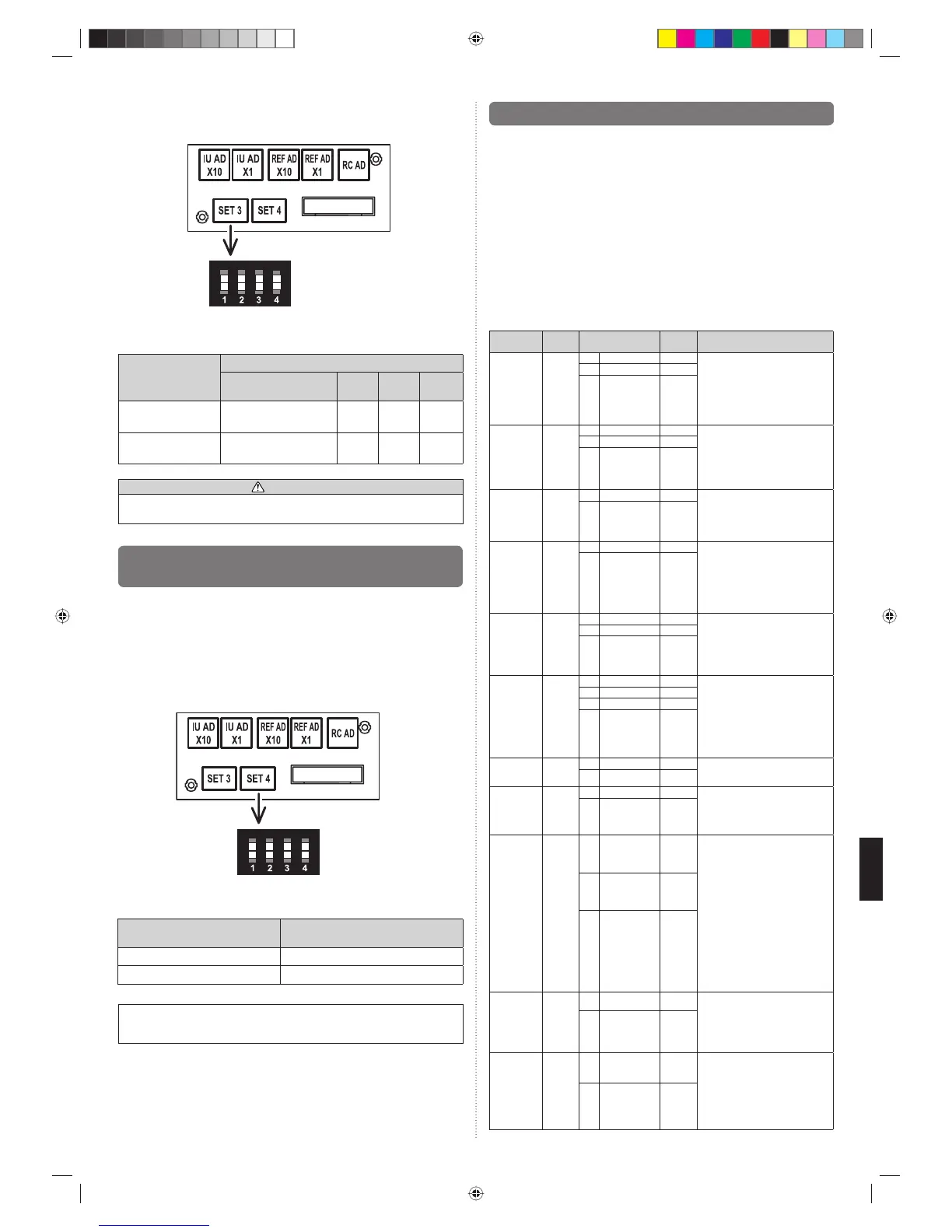

Установите DIP переключатели SET 3 (Набор 3) SW1, SW2 согласно Table B.
ВКЛ.
ВЫКЛ.
SW
1
SW
2
SW
3
SW
4
DIP-переключатель «SET 3»
Table B
Пользовательский код
А (Заводская
установка)
BCD
DIP-переключатель
SET 3 SW1
ВЫКЛ. ВКЛ. ВЫКЛ. ВКЛ.
DIP переключатель
Набор 3 SW2
ВЫКЛ. ВЫКЛ. ВКЛ. ВКЛ.
ВНИМАНИЕ
• Не нарушайте предписания при использовании переключателей, т.к. это может
привести к неправильной работе модуля или к его неисправности.
7.3. Переключение верхнего предела
температуры охлаждения
С помощью этой настройки можно поднять верхний предел диапазона настройки
температуры охлаждения.
Эта настройка может использоваться при подключении к следующим контроллерам.
• Проводный пульт ДУ (двухжильного типа)
• Центральный пульт ДУ
• Контроллер с сенсорной панелью
• Системный контроллер
• Инструмент для обслуживания
• Инструмент для контроля сети
Настройка DIP переключателей
Установите DIP переключатель SET 4 SW3 согласно Table С.
DIP-переключатель
«SET 4»
SW
1
SW
2
SW
3
SW
4
ВКЛ.
ВЫКЛ.
Table C
DIP-переключатель SET 4 SW3 Диапазон настройки температуры
охлаждения
ВЫКЛ (Заводская настройка) Стандартный (18 - 30 °C)
ВКЛ. Расширенный (18 - 32 °C)
ПРИМЕЧАНИЕ :
Не выполняйте стандартную настройку и расширенную настройку смешанными в
группе пульта ДУ.
7.4. Настройка функций
• НАСТРОЙКУ ФУНКЦИЙ можно выполнить с помощью проводного или
беспроводного пульта ДУ.
(Пульт ДУ относится к дополнительному оборудованию)
• Подробные сведения по настройке приведены в руководстве к проводному или
беспроводному пульту ДУ. (Установите для IU AD, REF AD SW значение 0)
• См. раздел «7.1. Настройка адреса» для получения сведений о настройке адреса
внутреннего модуля и цепи охлаждения.
•
Перед началом настройки включите питание внутреннего модуля.
* Включение питания внутреннего модуля инициализирует электронный
расширительный клапан, поэтому перед включением питания убедитесь, что
были выполнены тесты на герметичность трубопровода и вакуумирование.
* Также перед включением питания необходимо заново проверить правильность
соединения проводов.
Описание функций
Функция
Номер
функции
Значение
По
умолчанию
Описание
Интервал
индикатора
фильтра
11
00
По умолчанию
○
Регулировка интервала
уведомления об очистке фильтра.
Если индикатор включается
слишком рано, измените значение
на 01. Если индикатор включается
слишком поздно, измените
значение на 02.
01
Больше
02
Меньше
Индикатор
фильтра
13
00
Вкл.
○
Включение или отключение
индикатора фильтра. Значение
02 используется с центральным
пультом ДУ.
01
Откл.
02
Отображение
только на
центральном
пульте ДУ
Поток воздуха в
направлении к
потолку
20
00
По умолчанию
○
Отрегулируйте поток воздуха
согласно требованиям в месте
установки. При выборе значения
01 поток воздуха будет более
сильным. (только кассетный тип)
01
Высокий потолок
Вертикальное
направление
потока воздуха
23
00
По умолчанию
○
Настройте вертикальное
направление потока воздуха.
Положение всех лопастей,
определяющих направление
потока воздуха, настраивается
одновременно.
(только кассетный тип)
01
Подъем
Триггер
температуры
холодного
воздуха
30
00
По умолчанию
○
Регулировка температуры триггера
холодного воздуха. Чтобы понизить
температуру триггера, используйте
значение 01. Чтобы повысить
температуру триггера, используйте
значение 02.
01
Регулировка (1)
02
Регулировка (2)
Триггер
температуры
горячего воздуха
31
00
По умолчанию
○
Регулировка температуры триггера
горячего воздуха. Чтобы понизить
температуру триггера на 6 градусов
С, используйте значение 01. Чтобы
понизить температуру триггера на
4 градуса С, используйте значение
02. Чтобы повысить температуру
триггера, используйте значение 03.
01
Регулировка (1)
02
Регулировка (2)
03
Регулировка (3)
Автоматический
перезапуск
40
00
Вкл.
Включение или отключение
автоматического перезапуска
системы после перебоя в питании.
01
Откл.
○
Предотвращение
холодного
воздуха
43
00
Сверхнизкий
○
Ограничение потока холодного
воздуха с направлением потока
ниже при начале работы обогрева.
Для соответствия вентиляции
установите на 01.
01
Следование
настройке на
пульте ДУ
Внешнее
управление
46
00
Запуск/
остановка
○
Выполнение функций запуска/
остановки или аварийной остановки
с внешнего устройства управления.
* Если команда аварийной
остановки поступает с внешнего
устройства управления,
отключаются все системы
охлаждения.
* Если задана принудительная
остановка, внутренние модули
останавливаются с помощью
команды с внешних терминалов
ввода, а выполнение запуска/
остановки с помощью пульта ДУ
блокируется.
01
Аварийная
остановка
02
Принудительная
остановка
Цель сообщений
об ошибках
47
00
Все
○
Выбор устройств, на которые
поступают сообщения об ошибках.
Сообщения об ошибках могут
передаваться на все модули либо
только на проводной пульт ДУ.
01
Отображение
только на
центральном
пульте ДУ
Настройка
вентилятора при
выключенном
термостате
охлаждения
49
00
Следование
настройке на
пульте ДУ
○
При установке на 01 вентилятор
останавливается при выключенном
термостате в режиме охлаждения.
Необходимы подключение
проводного пульта ДУ
(двухжильного или трехжильного
типа) и переключение его
термистора.
01
Стоп
9371022253-01_IM.indb Sec1:129371022253-01_IM.indb Sec1:12 2012-7-12 14:35:482012-7-12 14:35:48
