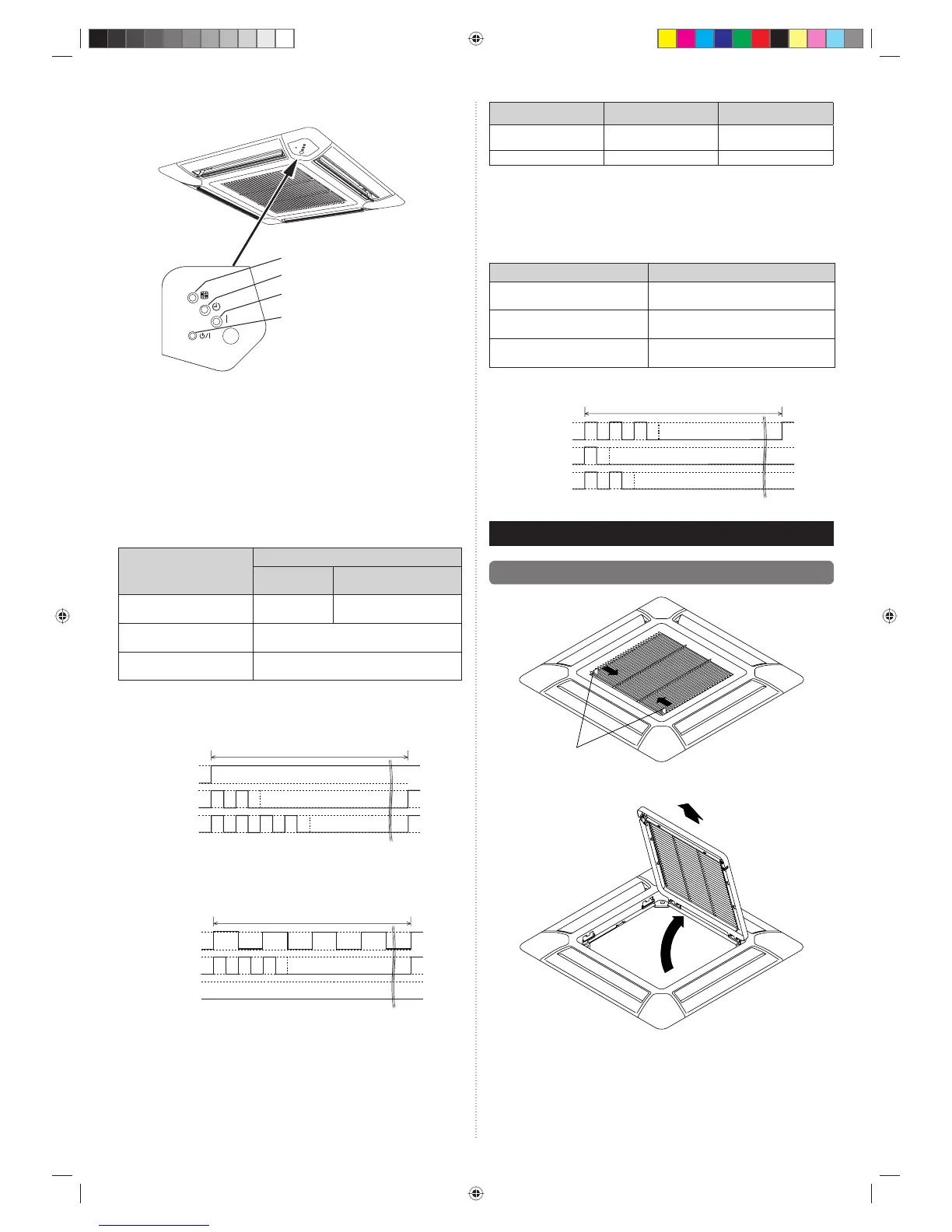

Fr-13
7.4.1. Nom et fonction des boutons
Témoin FONCTIONNEMENT (vert)
Témoin FILTRE (rouge)
Témoin MINUTERIE (orange)
Touche MANUAL AUTO
(MANUEL-AUTOMATIQUE)
7.4.2. Contrôle du réglage des fonctions
• Appuyez sur le bouton « MANUAL AUTO » (MANUEL-AUTOMATIQUE) de l’unité
intérieure et maintenez-le enfoncé pendant 3 secondes pour contrôler le réglage des
fonctions. Il faut ensuite couper l’alimentation pour revenir au mode de fonctionnement
normal.
(1) Indication des adresses de l’unité intérieure et du circuit
de réfrigération
Mode d’indication
Nom du témoin
Mode d’indication
Adresse de
l’appareil intérieur
Adresse de réfrigération
Témoin FONCTION-
NEMENT (vert)
MARCHE
Clignotement [1,0 s ON (AL-
LUMÉ) / 1,0 s OFF (ÉTEINT)]
Témoin MINUTERIE (orange)
Adresse : chiffres des dizaines [0,5 s ON
(ALLUMÉ) / 0,5 s OFF (ÉTEINT)]
Témoin FILTRE (rouge)
Adresse : chiffres des unités [0,5 s ON
(ALLUMÉ) / 0,5 s OFF (ÉTEINT)]
• Exemple d’adresse d’unité intérieure
ADRESSE (exemple) : 24
Témoin FONC-
TIONNEMENT
(vert)
Témoin
MINUTERIE
(orange)
Témoin
FILTRE
(rouge)
10 s
1 cycle 12 s
8 s
MARCHE
ARRÊT
0,5 s
0,5 s 0,5 s 0,5 s
0,5 s
0,5 s
0,5 s 0,5 s
0,5 s
0,5 s
0,5 s 0,5 s
MARCHE
ARRÊT
MARCHE
ARRÊT
MARCHE
• Exemple d’adresse de circuit de réfrigération
ADRESSE (exemple) : 30
9 s
1 cycle 12 s
1,0 s 1,0 s 1,0 s
1,0 s 1,0 s 1,0 s 1,0 s
0,5 s
0,5 s
0,5 s 0,5 s 0,5 s 0,5 s
ARRÊT
Témoin FONC-
TIONNEMENT
(vert)
Témoin
MINUTERIE
(orange)
Témoin
FILTRE
(rouge)
MARCHE
ARRÊT
MARCHE
ARRÊT
MARCHE
ARRÊT
• Détails des réglages
Numéro de fonction Élément Numéro de réglage
01
Adresse de l’ap-
pareil intérieur
00 à 63
02 Adresse de réfrigération 00 à 99
Pour l’utilisation avec une télécommande, placez tous les commutateurs rotatifs sur 0 et
reportez-vous à la section « 7.1. Réglage de l’adresse » pour plus de détails.
Tous les commutateurs sont réglés sur 0 en usine.
(2) Autres
Mode d’indication
Nom du témoin Mode d’indication
Témoin FONCTIONNEMENT (vert)
Numéro de la fonction ; chiffres des dizaines
[0,5 s ON (ALLUMÉ) / 0,5 s OFF (ÉTEINT)]
Témoin MINUTERIE (orange)
Numéro de la fonction ; chiffres des unités
[0,5 s ON (ALLUMÉ) / 0,5 s OFF (ÉTEINT)]
Témoin FILTRE (rouge)
Numéro de réglage : (0 à 9) [0,5 s ON (AL-
LUMÉ) / 0,5 s OFF (ÉTEINT)]
Fonction (exemple) : 31, Numéro de réglage : 2
11 s
10 s
9 s
1 cycle 12 s
0,5 s
0,5 s
0,5 s
0,5 s
0,5 s
0,5 s
0,5 s
0,5 s
0,5 s
0,5 s 0,5 s 0,5 s
Témoin FONC-
TIONNEMENT
(vert)
Témoin
MINUTERIE
(orange)
Témoin
FILTRE
(rouge)
MARCHE
ARRÊT
MARCHE
ARRÊT
MARCHE
ARRÊT
8.
INSTALLATION DE LA GRILLE DE CASSETTE
8.1. Retrait de la grille d’admission
(1) Faites glisser les 2 crochets de la grille
Crochet de la grille
(2) Ouvrez et retirez la grille d’admission.
9371022253-01_IM.indb Sec1:139371022253-01_IM.indb Sec1:13 2012-7-12 14:35:032012-7-12 14:35:03
