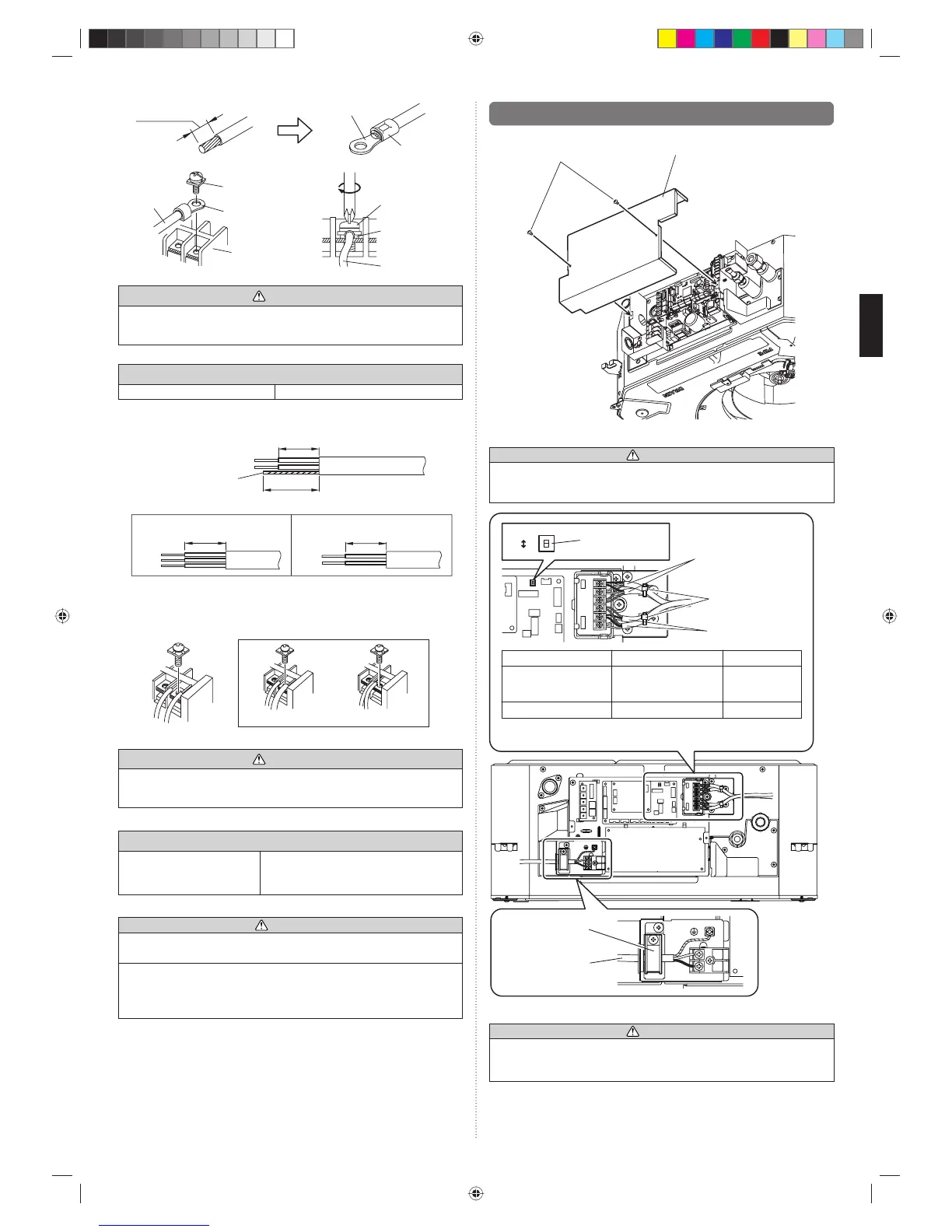

De-8
Streifen 10 mm
Hülse
Schraube mit
Spezialscheibe
Schraube mit
Spezialscheibe
Ringkabelschuh
Kabel
Kabel
Anschlussleiste
Ringkabelschuh
Ringkabel-
schuh
WARNUNG
Verwenden Sie die Ringkabelschuhe und ziehen Sie die Schraubklemmen auf die
vorgeschriebenen Anzugsmomente an, da es sonst zu übermäßiger Erwärmung und zu
schweren Schäden im Innern des Geräts kommen kann.
Anzugsmoment
M4-Schraube (Stromversorgung/L , N , GND)
1,2 bis 1,8N•m (12 bis 18 kgf•cm)
6.3.2. Übertragungs- und Fernbedienungskabel
Abgeschirmtes Kabel
(abisoliert)
Für 3-Draht-Typ Für 2-Draht-Typ
30 mm
40 mm
30 mm
30 mm
Übertragungskabel
Fernbedienungskabel
• Schließen Sie Fernbedienungskabel und Übertragungskabel wie in Fig. C gezeigt an.
Fig. C
GUT
Unterschiedliche Durchmesser
An 1 Seite angeschlossen
VERBOTEN
WARNUNG
Ziehen Sie die Schraubklemmen auf die vorgeschriebenen Anzugsmomente an, da es
sonst zu übermäßiger Erwärmung und zu schweren Schäden im Inneren des Geräts
kommen kann.
Anzugsmoment
M3 Schraube (Übertragung/X1, X2)
(Fernbedienung/Y1, Y2, Y3)
0,5 bis 0,6 N•m (5 bis 6 kgf•cm)
VORSICHT
Verwenden Sie zum Abisolieren der Kabel ein geeignetes Werkzeug, das den Leiter
nicht beschädigt.
Achten Sie beim Anziehen der Schraubklemmen darauf, dass Sie nicht durch
Überziehen der Schraube das Kabel verletzen. Eine zu locker angezogene Schraube
kann jedoch zu einem Kontaktverlust führen, der Kommunikationsfehler zur Folge
haben kann.
6.4. Verdrahtungsmethode
(1) Entfernen Sie die Schaltkastenabdeckung und bringen Sie alle Anschlusskabel an.
Schraube
Schaltkastenabdeckung
(2) Schließen Sie das Verbindungskabel mit der Kabelklemme an.
VORSICHT
Wenn Sie den DIP-Schalter umschalten (SW1), achten Sie darauf, die
Stromversorgung zum Innengerät zu unterbrechen. Sonst kann die Leiterplatte des
Innengeräts beschädigt werden.
SW1
2WIRE
3WIRE
Kabelklemme
L, N:
Netzkabel
Fernbedienungs-
kabel
Kabelklemme (Mit-
telgroß) (Zubehör)
X1, X2:
Übertragungskabel
DIP-Schalter
(SW1)
Schließen das Fern-
bedienungskabel an
Für 2-Draht-Typ
Stellen Sie den DIP-Schalter ein (SW1)
Y1: Nicht polar
Y2: Nicht polar
Y3: Schließen Sie nicht an *1
2KABEL (Werkseinstellung)
Für 3-Draht-Typ
Y1: Rot
Y2: Weiß
Y3: Schwarz
3KABEL
*1: Wenn Sie das Fernbedienungskabel an den Y3 Anschluss anschließen,
funktioniert der 2-Draht-Typ der Fernbedienung nicht.
(3) Installieren Sie die Schaltkastenabdeckung.
VORSICHT
Führen Sie das Fernbedienungskabel nicht zusammen mit und verlegen Sie es nicht
parallel zu der Anschlussverdrahtung des Innengeräts (zum Außengerät) oder dem
Netzkabel. Dies kann einen fehlerhaften Betrieb verursachen.
