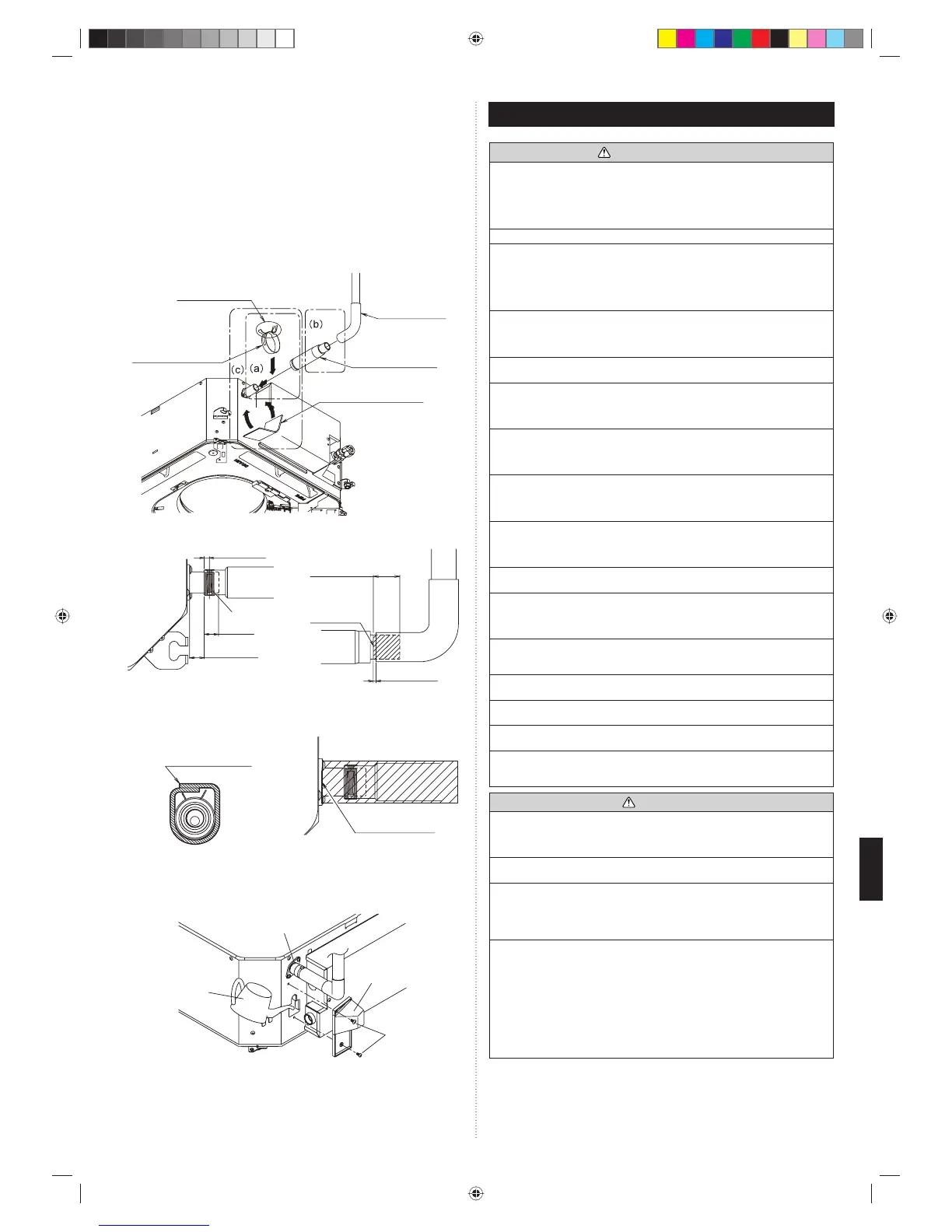

Ru-6
Процедура работы
(1) Установите прилагающийся дренажный шланг на дренажный порт корпуса.
Установите бандаж шланга сверху шланга в пределах области графического
дисплея.
(2) Используйте виниловый клейкий агент для склеивания дренажного
трубопровода (ПВХ труба VP25), подготовленного на месте, или углового
соединителя.
(Примените цветной клейкий агент равномерно до измерительной линии и
запечатайте)
(3) Проверьте дренаж. (См. отдельную схему
)
(4) Установите теплоизоляцию.
(5) Воспользуйтесь прилагающейся теплоизоляцией для изолирования дренажного
порта и бандажных деталей корпуса.
Поверните
ручку вверх
Локально размещенная
виниловая труба
Прилагающийся дренажный
шланг (Принадлежности)
Прилагающаяся теплоизоляция
соединителя (Принадлежности)
Прилагающийся балласт
шланга (Принадлежности)
Дренажный
шланг
Бандаж шланга
20 мм
Прозрачная
видимая часть
От 5 до 10 мм
Область
применения
клея
Измерительная линия
Дренажный
шланг
4 мм или меньше
35 мм
Оберните прикрепленную
теплоизоляцию вокруг
бандажа шланга
Убедитесь, что выравнивание
выполняется по верхнему краю
Убедитесь в отсутствии
промежутков
(a) Вид сверху
(b) Вид сбоку
(c) Вид отверстия шланга
(d) Вид сверху
20 мм
Примечание: Проверьте дренаж
Налейте примерно 1 литр воды из положения, показанного на схеме, или из
воздуховыпускного отверстия в лоток для росы.
Проверьте наличие каких-
либо аномалий, например странных шумов, и убедитесь, что дренажный насос
функционирует нормально.
Лейка
Дренажная трубка
Крышка провода
Винт
6. ЭЛЕКТРИЧЕСКАЯ ПРОВОДКА
ПРЕДУПРЕЖДЕНИЕ
Электрические работы должны выполняться в соответствии с данным
Руководством лицом, сертифицированным по государственным или региональным
нормам. Не забудьте использовать для модуля выделенную цепь.
Недостаточная цепь электропитания или неправильно выполненные
электрические работы могут вызвать серьезные несчастные случаи, например
удар электрическим током или пожар.
Перед началом работы убедитесь, что питание не подается ни
на какие модули.
Для проводки используйте предписанный тип кабелей, надежно их подсоединяйте,
убеждаясь в отсутствии внешних сил кабелей, применяемых к оконечным
соединениям.
Ненадлежащим образом подсоединенные или защищенные кабели могут вызвать
серьезные несчастные случаи, например перегрев клемм, удар электрическим
током или пожар.
Надежно установите крышку электрической коробки на модуль.
Неправильно установленная
крышка электрической коробки может вызвать
серьезные несчастные случаи, например удар электрическим током или пожар из-
за контакта с пылью или водой.
Установите рукава во все отверстия, сделанные в стенах для проводки. В
противном случае может возникнуть короткое замыкание.
Используйте прилагаемые соединительные кабели и кабели питания либо
указанные производителем. Ненадлежащие соединения, недостаточная
изоляция
или превышение допустимого тока могут вызвать удар электрическим током или
пожар.
Не модифицируйте кабели питания, не используйте кабели расширения или какие-
либо ответвления проводки. Ненадлежащие соединения, недостаточная изоляция
или превышение допустимого тока могут вызвать удар электрическим током или
пожар.
Сопоставляйте номера блоков клемм и цвета соединительных кабелей с
соответствующими
номерами и цветами внешнего модуля (или модуля ветки
охлаждения). Ошибочная проводка может вызвать возгорание электрических
деталей.
Надежно подсоединяйте соединительные кабели к выводному щитку. Кроме того,
защищайте кабели держателями проводки. Ненадлежащие соединения, как в
проводке, так и на ее концах, могут вызвать нарушение функциональности, удар
электрическим током или пожар.
Всегда затягивайте внешнее
покрытие соединительного кабеля кабельным
зажимом. (Если изолятор будет растерт, может возникнуть электрический разряд.)
Установите предохранитель от утечек на землю. Кроме того, установите
предохранитель от утечек на землю таким образом, чтобы все питание от сети
переменного тока отключалось одновременно. В противном случае может
произойти удар электрическим током или пожар.
Всегда подсоединяйте
кабель заземления.
Ненадлежащая работа по заземлению может стать причиной поражения
электрическим током.
Установите кабели пульта дистанционного управления таким образом, чтобы они
не касались непосредственно вашей руки.
Выполняйте работы по прокладке проводов в соответствии со стандартами,
позволяющими безопасно и положительно эксплуатировать кондиционер.
Надежно подключите соединительный кабель к выводному щитку. Некачественная
установка может
вызвать пожар.
Если кабель питания поврежден, в целях безопасности его должен заменить
производитель, его агент по обслуживанию или персонал аналогичной
квалификации.
ВНИМАНИЕ
Заземлите модуль.
Не подсоединяйте кабель заземления к газовой трубе, водяной трубе, громоотводу
или кабелю заземления телефона.
Ненадлежащее заземление может вызвать поражение электрическим током.
Не подсоединяйте кабели электропитания к клеммам связи или пульта
дистанционного управления, поскольку это повредит изделие.
Никогда не связывайте кабель электропитания, кабель связи и кабель
дистанционного управления вместе.
Разделяйте
их пространством в 50 мм или более.
Объединение этих кабелей в один пучок вызовет нарушение работы или
неисправность.
При обработке печатных плат содержащийся в теле заряд статического
электричества может вызвать нарушение функциональности печатной платы.
Следуйте нижеприведенным мерам предосторожности:
• Установите заземление для внутреннего и внешнего модулей, а также для
периферийных устройств.
•
Выключите питание (рубильник).
• Прикоснитесь к металлической части внутреннего модуля в течение более
10 секунд, чтобы разрядить накопившийся в теле заряд статического
электричества.
• Не прикасайтесь к контактам деталей и схем, реализованных на печатной
плате.
