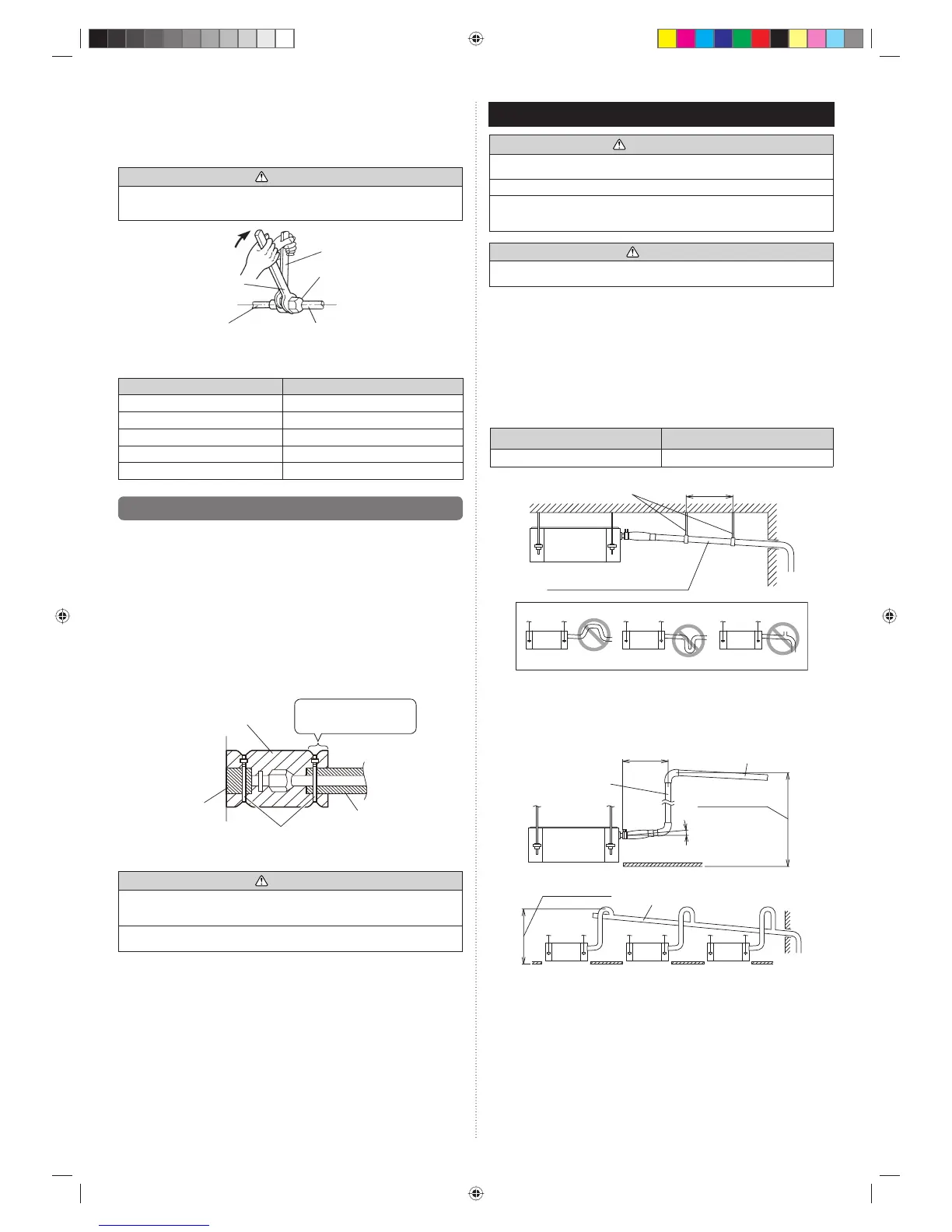

4.3.3. Conexión de la tubería
Una vez haya apretado bien con la mano la tuerca abocardada, sujete el acoplamiento
lateral del cuerpo con una llave independiente y, a continuación, apriétela con una llave
de torsión. (Consulte la tabla siguiente donde se muestran los pares de apriete de tuer-
ca abocardada.)
ATENCIÓN
Mantenga agarrada con fuerza la llave de torsión, colocándola en ángulo recto con
respecto a la tubería, para apretar correctamente la tuerca abocardada.
Tubería de conexión
Tuerca abocardada
Apriete con 2 llaves.
Llave de torsión
Tubería de la
unidad interior
(lateral)
Llave de sujeción
Tuerca abocardada [mm (pulgadas.)]
Par de apriete [Nm (kgf·cm)]
6,35 (1/4) diámetro De 16 a 18 (de 160 a 180)
9,52 (3/8) diámetro De 32 a 42 (de 320 a 420)
12,70 (1/2) diámetro De 49 a 61 (de 490 a 610)
15,88 (5/8) diámetro De 63 a 75 (de 630 a 750)
19,05 (3/4) diámetro De 90 a 110 (de 900 a 1.100)
4.4. Instalación del aislamiento térmico
Instale el material de aislamiento térmico una vez que haya comprobado que no existen
fugas de refrigerante (consulte las instrucciones en el Manual de Instalación de la uni-
dad exterior).
AISLAMIENTO TÉRMICO DEL ACOPLADOR
• Aísle mediante el aislamiento térmico del acoplador (accesorios) alrededor de las
tuberías de gas y líquido del lado interior.
• Una vez que haya instalado el aislamiento térmico del acoplador, envuelva ambos
extremos con cinta de vinilo para impedir fugas.
• Después de colocar el aislamiento térmico del acoplador, fíjelo con 2 bridas (grandes),
una en cada extremo del aislamiento.
• Asegúrese de que las bridas cubren la tubería de aislamiento térmico.
Aislamiento térmico del
acoplador (accesorios)
Brida de cable (grande)
(accesorios)
Aislamiento térmico
Aislamiento térmico
Cubra esta parte con
aislamiento térmico.
ATENCIÓN
Después de comprobar que no existan fugas de gas (consulte el Manual de Instalación
de la unidad exterior), lleve a cabo los procedimientos que se describen en esta
sección.
Instale aislamiento térmico alrededor de la tubería grande (de gas) y pequeña (de
líquido). De lo contrario, podrían producirse fugas de agua.
5.
INSTALACIÓN DE LAS TUBERÍAS DE DRENAJE
ADVERTENCIA
No inserte la tubería de drenaje en la alcantarilla donde se desprenden gases
sulfurosos. (Se podría producir erosión por intercambio de calor)
Aísle las piezas correctamente para evitar goteos de agua en las conexiones.
Cuando haya finalizado la instalación, compruebe que el drenaje se realiza
correctamente utilizando la parte visible del orifi cio de drenaje transparente y la salida
fi nal de la tubería de drenaje del cuerpo.
ATENCIÓN
No aplique agente adhesivo en el orifi cio de drenaje del cuerpo. (Use la manguera de
drenaje que se suministra e instale la tubería de drenaje)
• Instale de la tubería de drenaje con una gradiente hacia abajo (1/100 a 1/50) y de
forma que no se produzcan elevaciones ni sifones. Un drenaje irregular provocado
por la acumulación de fl ujo de agua en la tubería puede obstruir el drenaje.
•
Use una tubería de cloruro de polivinilo rígido (VP25) [diámetro exterior 32 mm].
• Si la tubería es larga, instale soportes.
• No realice una purga de aire. El drenaje podría reventar.
• Coloque aislamiento térmico siempre en el lado interior de la tubería de drenaje.
• Si no es posible lograr el gradiente necesario de la tubería, eleve el drenaje.
Tamaño de la tubería
Tubería de drenaje VP25 (D.E. 32 mm)
Accesorios de suspensión
VP25 (D.E. 32 mm)
Gradiente hacia abajo 1/100 a 1/50
1,5 a 2 m
Elevación
PROHIBIDO:
Sifón Purga de aire
Cuando eleve el drenaje:
• La altura de la tubería inclinada debería ser inferior a los 700 mm respecto al techo.
Con una elevación superior a esta se producirán fugas.
• Eleve la tubería de forma vertical, en una posición no superior a los 300 mm respecto
a la unidad.
VP25 (D.E. 32 mm)
disposición local
VP30 (D.E. 38 mm) o superior Gra-
diente de descenso 1/100 a 1/50
Gradiente hacia
abajo 1/100 a 1/50
300 mm o menos
700 mm o menos
700 mm o menos
Gradiente horizon-
tal o ascendente
