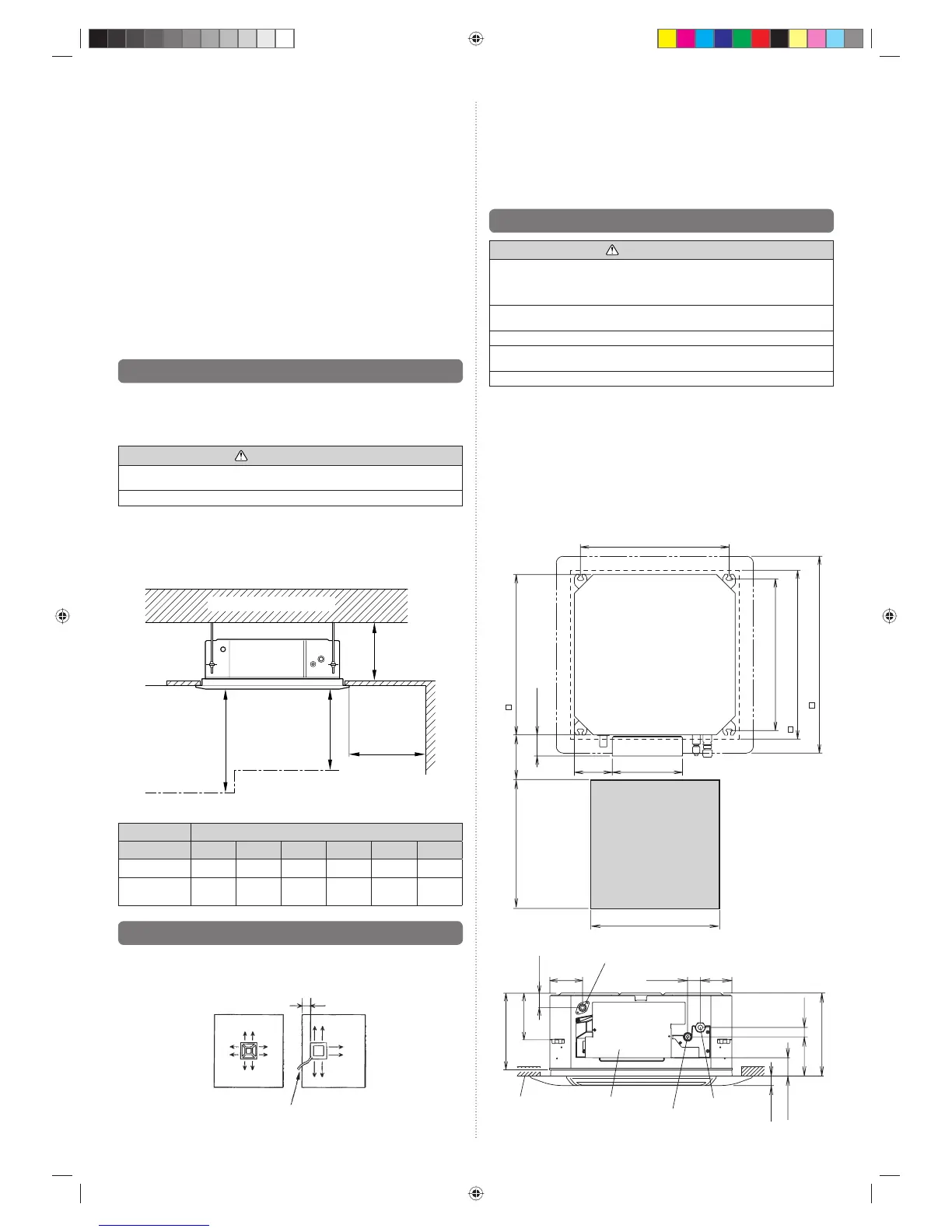

Fr-3
Choisissez la position de montage en concertation avec le
client, en tenant compte des indications qui suivent :
(1)
Installez l’appareil intérieur à un endroit suffi samment résistant pour supporter son poids.
(2) Les orifi ces d’entrée et de sortie ne peuvent pas être obstrués ; l’air doit pouvoir
circuler dans tout le local.
(3) Prévoyez suffi samment d’espace pour permettre d’effectuer l’entretien du
climatiseur.
(4) Choisissez un endroit permettant à l’unité de souffl er de l’air de manière homogène
dans la pièce.
(5) Installez l’appareil à un endroit où il est aisé de la raccorder à l’unité extérieure (ou à
l’unité de dérivation de réfrigérant).
(6) Installez l’appareil à un endroit où il est facile de mettre en place le tuyau de
raccordement.
(7) Installez l’appareil à un endroit où il est facile de mettre en place le tuyau de
vidange.
(8) Installez l’appareil à un endroit où le bruit et les vibrations ne sont pas amplifi és.
(9)
N’oubliez pas de prendre en compte les impératifs d’entretien, etc., et prévoyez l’espace
nécessaire. Installez également l’unité de manière à faciliter la dépose du fi ltre
.
3.2. Dimensions de l’installation
• Prévoyez suffi samment d’espace comme indiqué dans la Fig. A afi n que l’air sortant
du ventilateur puisse circuler dans tout le local.
•
Installez l’appareil intérieur à un endroit suffi samment résistant pour supporter son poids
.
• Un endroit où la vidange vers l’extérieur peut s’effectuer facilement.
AVERTISSEMENT
N’installez jamais l’unité dans un local présentant un danger de fuites de gaz infl ammable.
Une étincelle pourrait enfl ammer le gaz et provoquer une explosion ou un incendie.
N’installez pas l’unité dans un endroit où la température est élevée.
• Il est possible de régler le ventilateur pour qu’il souffl e dans 2 ou 3 directions. Si
vous utilisez un ventilateur à 2 ou 3 directions, suivez les instructions de la Fig. B
concernant la direction et l’espace du ventilateur.
• Cet appareil peut être installé à une hauteur maximale de 3,0 m. Effectuez le réglage
des fonctions à l’aide de la télécommande conformément à la hauteur d’installation.
Fig. A
Obstruction
H
1 800 mm ou plus
1 000 mm
ou plus
1 000 mm
ou plus
Sol
Plafond solide et permanent
262 mm
ou plus
H (la hauteur maximum du sol au plafond) (mm)
Nom du modèle AUXB07 AUXB09 AUXB12 AUXB14 AUXB18 AUXB24
Mode Standard 2 700 2 700 2 700 2 700 2 700 2 700
Mode Haut
plafond
- - 3 000 3 000 3 000 3 000
3.3. Réglage de la direction du fl ux d’air
• Il est possible de choisir la direction du fl ux comme indiqué ci-dessous.
Fig. B
(4 directions)
(3 directions)
100 mm ou plus
Position de la tuyauterie
* Pour un fl ux dans 3 directions, effectuez les réglages des fonctions à l’aide de la
télécommande. Veillez également à utiliser le panneau obturateur en option pour
boucher la sortie.
* La hauteur du plafond ne peut pas être défi nie en mode Flux à trois directions. Ne
changez donc pas les réglages sous « Réglage de la hauteur du plafond » dans la
section 7 RÉGLAGE DES FONCTIONS.
* Lorsque la sortie est fermée, veillez à installer le kit de plaques obturatrices pour sortie
d’air en option. Reportez-vous au manuel d’installation du kit pour plus de détails.
3.4. Installation de l’appareil
AVERTISSEMENT
Installez le climatiseur à un endroit capable de supporter une charge égale à au moins
5 fois le poids de l’unité principale et qui n’amplifi e pas les sons ni les vibrations. Si
l’emplacement choisi n’est pas suffi samment résistant, l’unité risque de chuter et de
provoquer des blessures.
Si vous installez l’unité sur le châssis uniquement, elle risque de se décrocher. Suivez
les instructions.
Lorsque vous fi xez les suspensions, installez les boulons dans la même position.
Finissez de les fixer en vissant fermement l’écrou couplé. S’il n’est pas installé
correctement, l’appareil peut tomber.
À l’aide d’un niveau ou d’un tuyau de vinyle rempli d’eau, assurez-vous que le corps est à niveau.
Installez le climatiseur comme suit :
INSTALLATION DE L’UNITÉ INTÉRIEURE
(1) Percez des trous pour l’installation au plafond (Fig. D).
(2)
Installez les boulons de suspension (M10) conformément à la Fig. C.
(3) Installez l’écrou spécial A, puis l’écrou spécial B sur le boulon de suspension (Fig. D).
(4) Soulevez l’unité et installez ses crochets sur le boulon de suspension, entre les
écrous spéciaux.
(5) Vissez l’écrou spécial B pour ajuster la hauteur de l’unité.
(6)
Veillez à laisser suffi samment d’espace pour les futures réparations à l’emplacement indiqué.
Fig. C
530 mm (Position de l’écrou de suspension)
540 mm (Position de l’écrou de suspension)
570 mm (appareil intérieur)
580 à 660 mm (ouvertures dans le plafond)
700 mm (grille de cassette)
135 mm
250 mm
150 à 200 mm
Min. 450 mm
Accès de service
75 mm
Min. 450 mm
Fig. D
Tuyau de vidange (D.E. ø25,4)
40 mm
99 mm
102 mm
146 mm
245 mm
30 mm
262 mm
30 mm
58 mm
123 mm
Plafond
Boîtier de commande
Tuyau de liquide
Tuyau de gaz
40 mm
9371022253-01_IM.indb Sec1:39371022253-01_IM.indb Sec1:3 2012-7-12 14:34:592012-7-12 14:34:59
