It-11
Indirizzo
Impostazione
dell'interruttore
rotante
Indirizzo
Impostazione
dell'interruttore
rotante
Circuito
refrigerante
REF AD SW
Unità interna
IU AD SW
× 10 × 1 × 10 × 1
808808
909909
10 1 0 10 0 0
11 1 1 11 1 1
12 1 2 12 1 2
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
99 9 9 63 6 3
Non impostare l'indirizzo dell'unità interna (IU AD SW) da 64 a 99.
Possono verificarsi guasti.
(3) Indirizzo del telecomando
i) tipo a 3 fi li
Interruttore rotante (RC AD SW)...Impostazione di fabbrica “0”
Quando si collegano più unità interne ad 1 telecomando a fi lo standard, impostare
l'indirizzo a RC AD SW in sequenza da 0.
Impostazione
Intervallo di
regolazione
Tipo di interruttore
Indirizzo del
telecomando
Da 0 a 15
Esempio di
impostazione
0
RC AD
Esempio
Se sono collegate 4 unità interne.
RC AD SW
0
RC AD SW
1
RC AD SW
2
RC AD SW
3
Unità interna
Telecomando
Unità interna Unità interna Unità interna
RC AD SW 01234567
Indirizzo 01234567
RC AD SW 8 9ABCDEF
Indirizzo 8 9 10 11 12 13 14 15
ii) tipo a 2 fi li
Interruttore rotante (RC AD SW)...Impostazione di fabbrica “0”
Le impostazioni dell'indirizzo del telecomando vengono confi gurate automaticamente.
Non è quindi necessario confi gurarle manualmente.
Tuttavia, in caso di confi gurazione manuale, è necessario confi gurare sia l'unità
interna che il telecomando. Per informazioni dettagliate, consultare il manuale del
telecomando.
7.2. Impostazione di codici personalizzati
La selezione del codice personalizzato consente di evitare confusioni tra le unità interne.
(È possibile impostare un massimo di 4 codici.)
Eseguire l'impostazione sia per l'unità interna che per il telecomando.
A B C D
A B C D
Unità
interna
Teleco-
mando
Confusione
Modifi ca codici

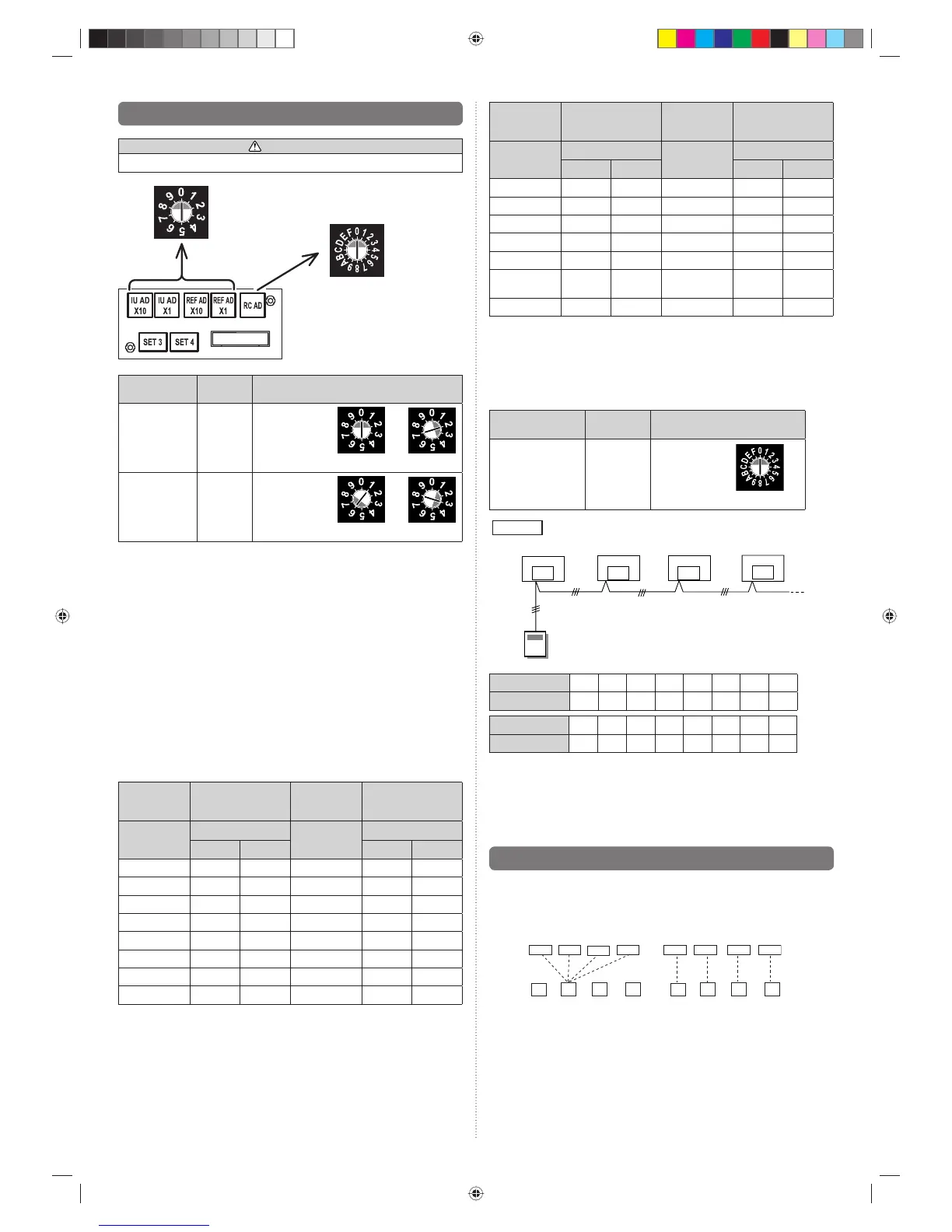

7.1. Impostazione dell'indirizzo
ATTENZIONE
Per impostare i commutatori di tipo dip switch, utilizzare un cacciavite isolato.
Interruttore rotante
Esempio: “0”
Interruttore rotante
Esempio: “0”
Impostazione
Intervallo di
regolazione
Tipo di interruttore
Indirizzo dell'unità
interna
Da 0 a 63
Esempio di
impostazione
2
IU AD×10 IU AD×1
Indirizzo
del circuito
refrigerante
Da 0 a 99
Esempio di
impostazione
63
REF AD×10 REF AD×1
(1) Indirizzo dell'unità interna
Interruttore rotante (IU AD ×1)...Impostazione predefi nita “0”
Interruttore rotante (IU AD ×10)...Impostazione predefi nita “0”
Quando si collegano più unità interne ad 1 unico sistema refrigerante, impostare
l'indirizzo a IU AD SW come indicato nella Table A
.
(2) Indirizzo del circuito refrigerante
Interruttore rotante (REF AD × 1)...Impostazione di fabbrica “0”
Interruttore rotante (REF AD × 10)...Impostazione di fabbrica “0”
Se vi sono più sistemi refrigeranti, impostare REF AD SW come indicato nella Table
A per ciascun sistema refrigerante.
Impostare al medesimo indirizzo di circuito refrigerante utilizzato per l'unità esterna.
• Se si lavora in un ambiente in cui è possibile utilizzare il telecomando senza fi li, gli
indirizzi potranno essere impostati anche con il telecomando.
• Se si impostano gli indirizzi utilizzando il telecomando senza fi li, impostare l'indirizzo
dell'unità interna e l'indirizzo del circuito refrigerante su “00”.
(Per informazioni sull'impostazione mediante il telecomando senza fi li, consultare il
relativo manuale.)
Table A
Indirizzo
Impostazione
dell'interruttore
rotante
Indirizzo
Impostazione
dell'interruttore
rotante
Circuito
refrigerante
REF AD SW
Unità interna
IU AD SW
× 10 × 1 × 10 × 1
000000
101101
202202
303303
404404
505505
606606
707707
9371022253-01_IM.indb Sec1:119371022253-01_IM.indb Sec1:11 2012-7-12 14:35:202012-7-12 14:35:20
