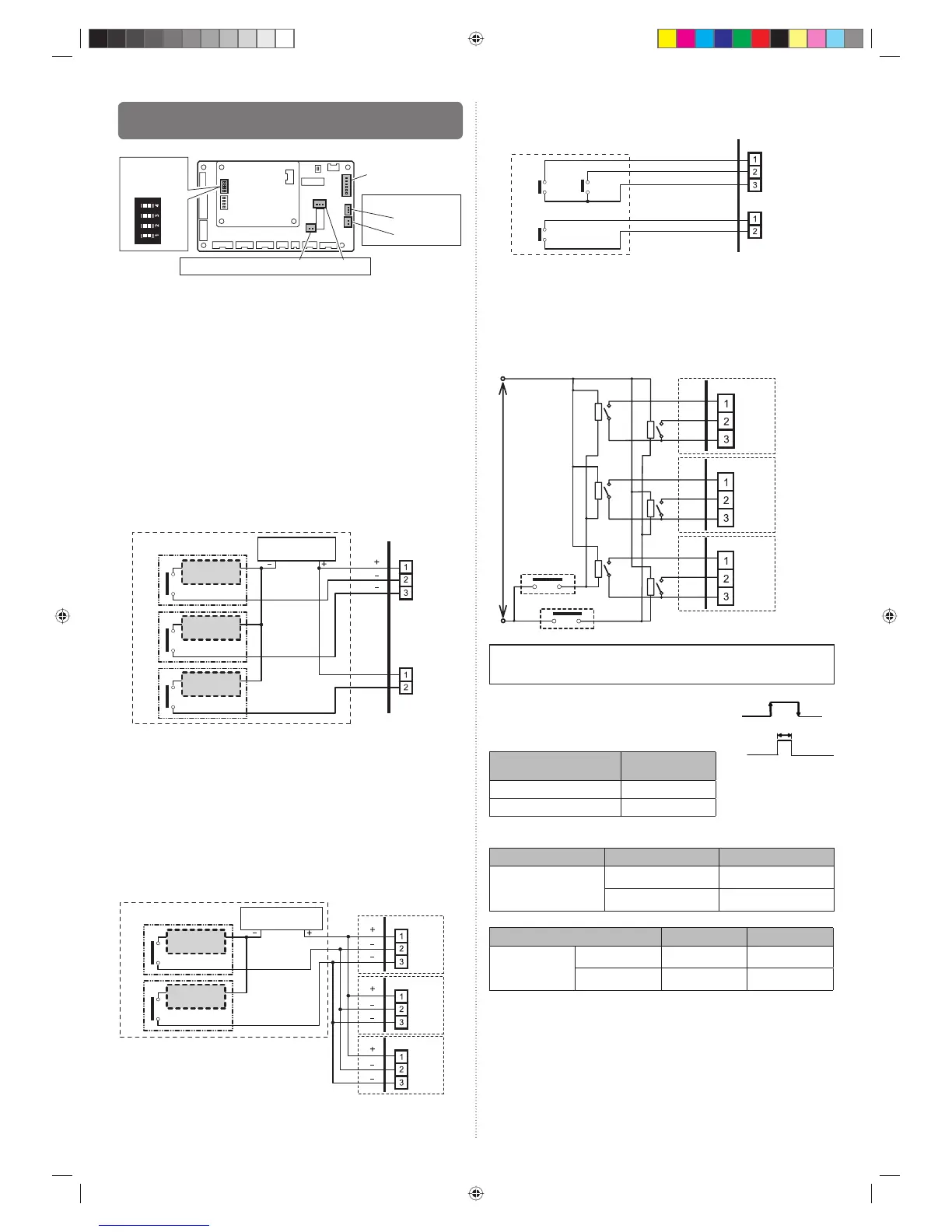

Ru-9
6.5. Внешний вход и внешний выход
(Дополнительные детали)
Печатная плата контроллера
Вывод сухого контакта
Вывод приложения напряжения
(CNA04) (CNA02)
(CNA01)
(CNA03)
DIP-переключатель
(SET 2)
Выходной разъем
(CNB01)
ВКЛ. ВЫКЛ.
SW4
SW3
SW2
SW1
(1) Внешний вход
Внутренний модуль можно запустить/остановить, остановить в аварийном режиме
или принудительно остановить с помощью CNA01 или CNA02 печатной платы
внутреннего модуля.
В качестве настройки функции внутреннего модуля можно выбрать режим
«Запуск/остановка», режим «Аварийная остановка» или режим «Принудительная
остановка».
Для внутреннего модуля можно принудительно выключить термостат с помощью
CNA03 или CNA04 печатной
платы внутреннего модуля.
Следует использовать кабель с витой парой (22 AWG). Максимальная длина
кабеля составляет 150 м.
Используйте для внешнего входа и выхода кабель с подходящими внешними
размерами в зависимости от количества устанавливаемых кабелей.
Не совмещайте кабельные соединения с силовым кабелем.
Выбор входа
Используйте любой из приведенных типов клемм в соответствии с условиями
применения. (Оба типа клемм могут использоваться одновременно.)
Вывод приложения напряжения ([CNA01], [CNA03])
Если на подключаемом устройстве ввода должно быть обеспечено электропитание,
используйте Вывод приложения напряжения ([CNA01], [CNA03]).
Входное
устройство 1
Входное
устройство 2
Входное
устройство 3
Нагрузочное
сопротивление
Нагрузочное
сопротивление
Нагрузочное
сопротивление
*1
Источник постоянного
тока 12 - 24 В
подключенный модуль
*a
*a
*a
Печатная плата
CNA01
CNA03
*b
*1
Используйте источник питания постоянного тока 12-24 В. Выберите источник питания
с достаточной для подсоединяемой нагрузки мощностью.
Не подавайте напряжение более 24 В на разъемы 1-2 и 1-3.
*a Допустимая сила тока: от 5 мА до 10 мА постоянного тока. (Рекомендуется: 5 мА
постоянного тока)
Обеспечьте такое нагрузочное сопротивление, чтобы ток составлял 10 мА
постоянного тока или менее.
Выберите контакты для очень низкого значения силы тока (предназначенные для
12 В постоянного тока, 1 мА постоянного тока или менее).
*b Полярность: [+] для контакта 1 и [-] для
контакта 2 и 3. Подключите правильно.
При подключении модуля к Выводам приложения напряжения для нескольких
внутренних модулей обязательно монтируйте ответвление вне внутреннего модуля с
помощью проходной коробки и т.п. например, как показано на рисунке.
Источник постоянного
тока 12 - 24 В
подключенный модуль
Нагрузочное
сопротивление
Нагрузочное
сопротивление
Печатная плата
Печатная плата
Печатная плата
CNA01
Входное
устройство 1
Входное
устройство 2
Внутренний
модуль
Внутренний
модуль
Внутренний
модуль
CNA01
CNA01
Вывод сухого контакта ([CNA02], [CNA04])
Если на подключаемом устройстве ввода не нужно электропитание, используйте
Вывод сухого контакта ([CNA02], [CNA04]).
Печатная плата
GND
Ch 1
Ch 3
*c
*c
*c
*d
Ch 2
CNA02
CNA04
подключенный модуль
*c Выберите контакты для очень низкого значения силы тока (предназначенные для
12 В постоянного тока, 1 мА постоянного тока или менее).
*d Проводка отличается от Выводов приложения напряжения. Будьте внимательны
при выполнении проводки.
При подключении модуля к Выводам сухого контакта для нескольких внутренних
модулей каждый
внутренний модуль следует изолировать с помощью реле и т.п.,
например, как показано на рисунке.
Питание для реле
Внутренний модуль Внутренний модуль Внутренний модуль
Входное устройство 2
Входное устройство 1
K1 - K6: Реле
(устройство для постоянного тока)
Печатная плата
Печатная плата
Печатная плата
K1
CNA02
K2
K3
K4
K5
K6
CNA02
CNA02
ПРИМЕЧАНИЕ :
Непосредственное подключение к нескольким внутренним модулям приведет к
поломке.
Поведение в работе
Тип входного сигнала
Можно выбрать тип входного сигнала.
Он переключается с помощью DIP-переключателя
на печатной плате внутреннего модуля.
Импульс
Длительность
импульса должна
составлять более
200 мс.
Фронт
DIP переключатель
[Набор 2 SW2]
Тип входного
сигнала
ВЫКЛ (Заводская настройка) Фронт
ВКЛ. Импульс
Когда настройкой функции является режим «Работа/остановка».
[При использовании входного сигнала типа «Фронт»]
Разъем Входной сигнал Команда
Ch1 на CNA01
или CNA02
ВЫКЛ. ВКЛ. Работа
ВКЛ. ВЫКЛ. Стоп
[При использовании входного сигнала типа «Импульс»]
Разъем Входной сигнал Команда
CNA01 или
CNA02
Ch1 ВЫКЛ. ВКЛ. Работа
Ch2 ВЫКЛ. ВКЛ. Стоп
* Приоритет имеет последняя команда.
* Внутренние модули в пределах одной группы дистанционного управления
работают в одном и том же режиме.
