Ru-11
Адрес
Установка
поворотного
переключателя
Адрес
Установка
поворотного
переключателя
Цепи
охлаждения
REF AD SW
Внутренний
модуль
IU AD SW
× 10 × 1 × 10 × 1
808808
909909
10 1 0 10 0 0
11 1 1 11 1 1
12 1 2 12 1 2
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
99 9 9 63 6 3
Не устанавливайте для адреса внутреннего модуля (IU AD SW) значения от 64 до 99.
Это может привести к сбою.
(3) Адрес пульта ДУ
i) трехжильный тип
Поворотный переключатель (RC AD SW)...Заводская установка «0»
При подключении нескольких внутренних модулей к 1 стандартному проводному
пульту дистанционного управления установите переключатель RC AD SW в
последовательности от 0.
Настройка
Диапазон
настройки
Тип переключателя
Адрес пульта ДУ от 0 до 15
Пример
установки
0
RC AD
Пример
При подключении 4 внутренних модулей.
RC AD SW
0
RC AD SW
1
RC AD SW
2
RC AD SW
3
Внутренний модуль
Пульт ДУ
Внутренний модуль Внутренний модуль Внутренний модуль
RC AD SW 01234567
Адрес 01234567
RC AD SW 8 9ABCDEF
Адрес 8 9 10 11 12 13 14 15
ii) двухжильный тип
Поворотный переключатель (RC AD SW)...Заводская установка «0»
Поскольку настройки адреса пульта ДУ конфигурируются автоматически, их
конфигурировать не нужно.
При конфигурировании вручную необходимо сконфигурировать и внутренний
модуль, и пульт ДУ. Для получения подробностей см. руководство пульта ДУ.
7.2. Установка пользовательского кода
Установка пользовательского кода позволяет избежать путаницы с внутренними
модулями.
(Можно установить до 4 кодов.)
Выполните установку для внутреннего модуля и пульта ДУ.
A B C D
A B C D
Внутренний
модуль
Пульт ДУ
Путаница
Изменение кода

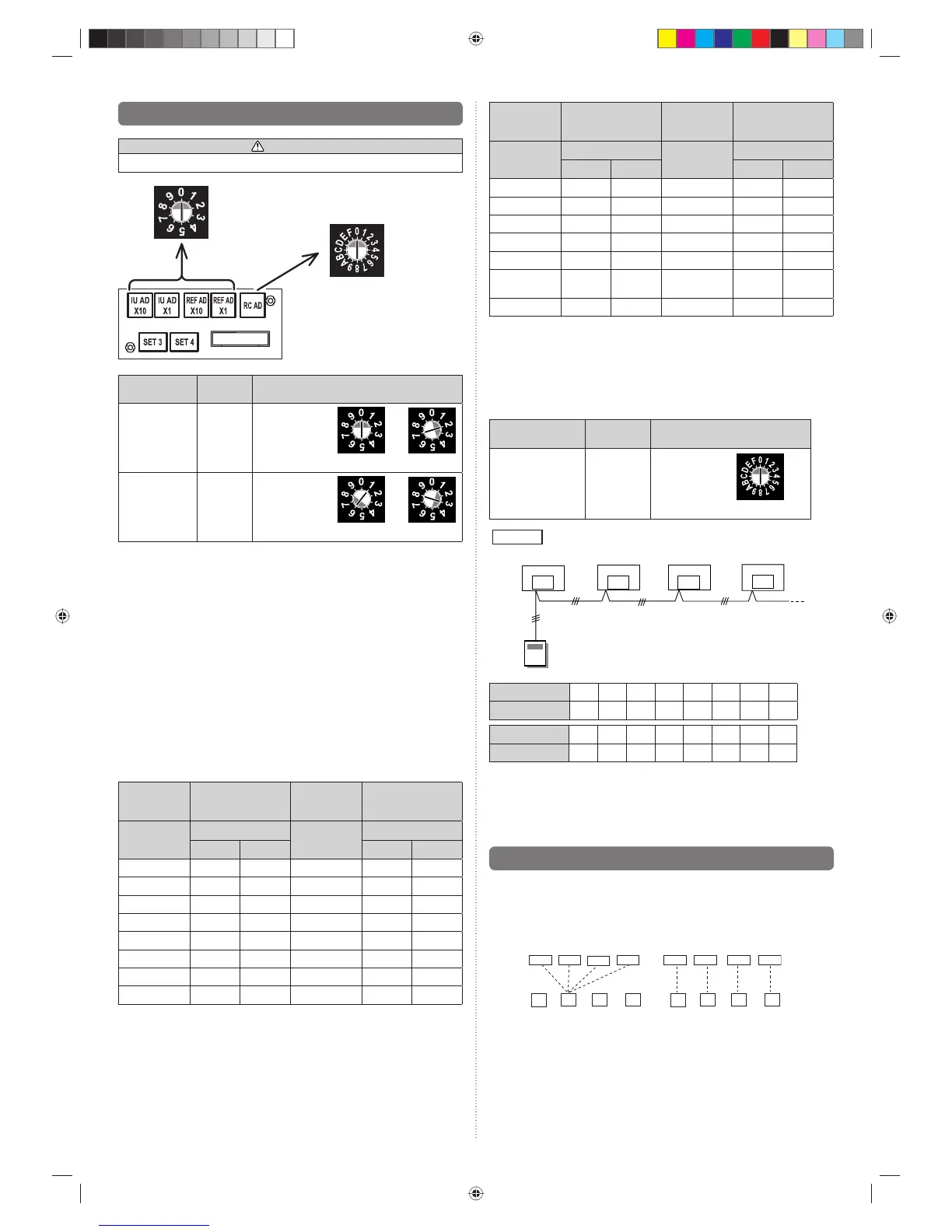

7.1. Настройка адреса
ВНИМАНИЕ
Для установки DIP-переключателей используйте изолированную отвертку.
Поворотный
переключатель
Пример: «0»
Поворотный переключатель
Пример: «0»
Настройка
Диапазон
настройки
Тип переключателя
Адрес
внутреннего
модуля
от 0 до 63
Пример
установки 2
IU AD×10 IU AD×1
Адрес цепи
охлаждения
от 0 до 99
Пример
установки
63
REF AD×10 REF AD×1
(1) Адрес внутреннего модуля
Поворотный переключатель (IU AD × 1)...Заводская установка «0»
Поворотный переключатель (IU AD × 10)...Заводская установка «0»
При подключении нескольких внутренних модулей к 1 системе охлаждения
установите переключатель IU AD SW, как показано в Table A
.
(2) Адрес цепи охлаждения
Поворотный переключатель (REF AD × 1)...Заводская установка «0»
Поворотный переключатель (REF AD × 10)...Заводская установка «0»
В случае использования нескольких систем охлаждения установите
переключатель REF AD SW, как показано в Table A, для каждой системы
охлаждения.
Установите тот же адрес цепи охлаждения, что и для внешнего модуля.
При работе в среде, позволяющей использовать пульт ДУ, адрес также можно
установить с помощью пульта ДУ.
При установке адреса с помощью пульта ДУ установите для адреса внутреннего
модуля и адреса цепи охлаждения значение «00».
(Сведения по установке с помощью беспроводного пульта ДУ.)
Table A
Адрес
Установка
поворотного
переключателя
Адрес
Установка
поворотного
переключателя
Цепи
охлаждения
REF AD SW
Внутренний
модуль
IU AD SW
× 10 × 1 × 10 × 1
000000
101101
202202
303303
404404
505505
606606
707707
9371022253-01_IM.indb Sec1:119371022253-01_IM.indb Sec1:11 2012-7-12 14:35:472012-7-12 14:35:47
