De-12

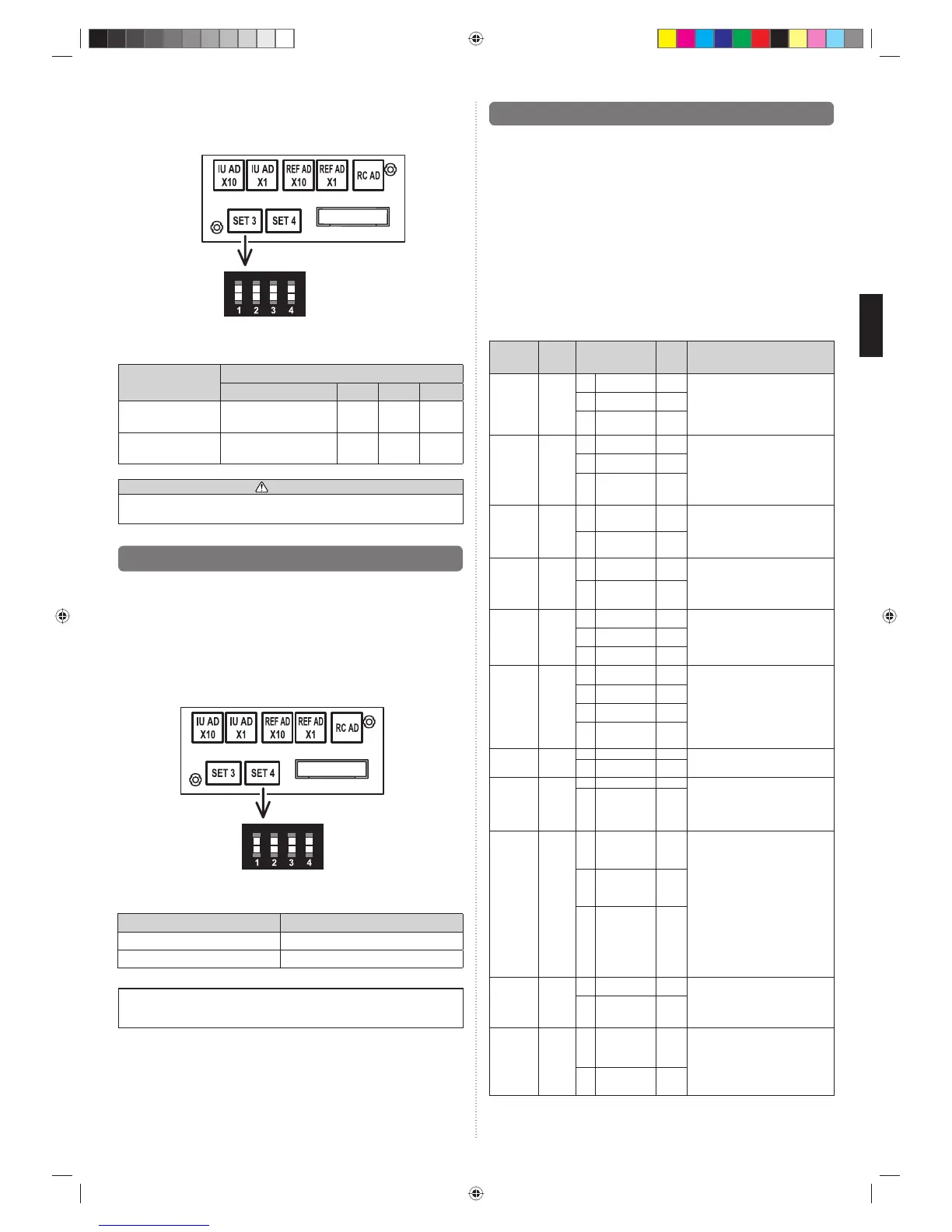

Benutzerdefi nierte Code-Einstellung für Innengerät
Stellen Sie den DIP-Schalter SET 3 SW1, SW2 ein, indem Sie sich auf die Table B
beziehen.
ON (EIN)
OFF (AUS)
SW
1
SW
2
SW
3
SW
4
DIP-Schalter
„SET3“
Table B
Benutzerdefinierter Code
A (Werkseinstellung) B C D
DIP-Schalter SET 3
SW1
OFF (AUS)
ON
(EIN)
OFF
(AUS)
ON
(EIN)
DIP-Schalter SET 3
SW2
OFF (AUS)
OFF
(AUS)
ON
(EIN)
ON
(EIN)
VORSICHT
• Bedienen Sie die Schalter nur wie hier angegeben, da andernfalls
Betriebsstörungen oder Schäden auftreten können.
7.3.
Umschalten der Obergrenze der Kühltemperatur
Die Einstellung kann über der Obergrenze des Einstellungsbereichs der Kühltemperatur
liegen.
Diese Einstellung kann verwendet werden, wenn an die folgenden Stecker angeschlossen
wird.
• Verkabelte Fernbedienung (2-Draht-Typ)
• Zentrale Fernbedienung
• Touch-Panel-Steuerung
• Systemsteuerung
• Wartungswerkzeug
• Web-Überwachungswerkzeug
DIP-Schalter-Einstellung
Stellen Sie den DIP-Schalter SET 4 SW3 ein, indem Sie sich auf die Table C beziehen.
DIP-Schalter
„SET4“
SW
1
SW
2
SW
3
SW
4
ON (EIN)
OFF (AUS)
Table C
DIP-Schalter SET 4 SW3 Einstellungsbereich Kühltemperatur
AUS (Werkseinstellung) Standard (18 bis 30 °C)
ON (EIN) Ausmaß (18 bis 32 °C)
HINWEIS:
Bitte machen Sie einen Standard-Setup und einen Extension-Setup, vermischt in der
Fernbedienungsgruppe.
7.4. Funktionseinstellung
• FUNCTION SETTING (FUNKTIONSEINSTELLUNG) kann mit der kabelgebundenen
oder kabellosen Fernbedienung eingestellt werden.
(Die Fernbedienung ist optionales Zubehör)
• Ausführliche Informationen zu den Einstellungen fi nden Sie in der Anleitung für
kabelgebundene und kabellose Fernbedienungen. (Stellen Sie IU AD, REF AD SW
auf 0)
• Siehe „7.1. Einstellen der Adresse.“ für die Einstellungen der Innengerät-Adresse und
die Kältemittelkreislauf-Adresse.
• Schalten Sie vor Beginn der Einstellung die Stromversorgung des Innengeräts ein.
* Das Einschalten der Stromversorgung der Innengeräte initialisiert EEV, daher ist
sicherzustellen, dass die Leitungen vor dem Einschalten der Luftdichtigkeitsprüfung
unterzogen und dann mit Vakuum beaufschlagt wurden.
* Kontrollieren Sie vor dem Einschalten nochmals, dass keine Verdrahtungsfehler
gemacht wurden.
Funktionsdetails
Funktion
Funkti-
onsnum-
mer
Einstellnummer
Stan-
dard
Einzelheiten
Filteranzei-
ge Intervall
11
00
Standard ○
Einstellen der Mitteilung zum Filterreini-
gungsintervall. Wenn die Benachrichti-
gung zu früh ist, ändern Sie sie auf die
Einstellung 01. Wenn die Benachrichti-
gung zu spät ist, ändern Sie sie auf die
Einstellung 02.
01 Länger
02 Kürzer
Filteranzei-
ge Aktion
13
00 Aktivieren ○
Aktiviert oder deaktiviert die Filteranzei-
ge. Einstellung 02 wird bei Verwendung
einer zentralen Fernbedienung gewählt.
01 Deaktivieren
02
Anzeige nur
auf zentraler
Fernbedienung
Deckenluft-
strom
20
00 Standard ○
Stellen Sie den Luftstrom entsprechend
der Anforderungen am Installationsort
ein. Bei der Einstellung 01 ist der Luft-
strom stärker. (Nur Kassettentyp)
01 Hohe Decken
Vertikale
Luftstrom-
richtung
23
00 Standard ○
Justieren Sie die vertikale Luftstrom-
richtung. Alle Leitlamellen für die
Luftstromrichtung werden zusammen
eingestellt.
(Nur Kassettentyp)
01 Anheben
Kaltluft-
Tempera-
turtrigger
30
00 Standard ○
Einstellen der Kaltluft-Triggertemperatur.
Um die Auslösetemperatur abzusenken,
verwenden Sie die Einstellung 01. Um
die Auslösetemperatur zu erhöhen,
verwenden Sie die Einstellung 02.
01 Einstellung (1)
02 Einstellung (2)
Warmluft-
Tempera-
turtrigger
31
00 Standard ○
Einstellen der Warmluft-Triggertempe-
ratur. Um die Auslösetemperatur um 6
Grad C abzusenken, verwenden Sie
die Einstellung 01. Um die Auslöse-
temperatur um 4 Grad C abzusenken,
verwenden Sie die Einstellung 02. Um
die Auslösetemperatur zu erhöhen,
verwenden Sie die Einstellung 03.
01 Einstellung (1)
02 Einstellung (2)
03 Einstellung (3)
Auto-Neu-
start
40
00 Aktivieren
Automatischen System-Neustart
nach Stromausfall aktivieren oder
deaktivieren.
01 Deaktivieren ○
Kühle-Luft-
Schutz
43
00 Super niedrig ○
Hemmen Sie den kalten Luftfl uss,
indem Sie den Luftfl uss niedriger
einstellen, wenn mit dem Heizbetrieb
begonnen wird. Um der Belüftung zu
entsprechen, stellen Sie auf 01.
01
Folgen Sie der
Einstellung
an der
Fernbedienung
Externe
Steuerung
46
00 Start/Stopp ○
Externe Steuerung zum Starten
oder Stoppen des Systems oder zur
Durchführung einer Notabschaltung
zulassen.
* Wenn von einer externen Steuerung
eine Notabschaltung ausgeführt
wird, werden alle Kühlsysteme
deaktiviert.
* Wenn der erzwungene Stopp einge-
stellt wurde, stoppt das Innengerät
durch die Eingabe an die externen
Eingangsanschlüsse und Start/
Stopp wird auf die Fernbedienung
begrenzt.
01
Notaus
02
Erzwungener
Stopp
Ziel Fehler-
bericht
47
00 Alle ○
Ändert das Ziel für Fehlerberichte.
Fehler können entweder an allen Stellen
berichtet werden oder nur an der kabel-
gebundenen Fernbedienung.
01
Anzeige nur
auf zentraler
Fernbedienung
Lüfterein-
stellung,
wenn das
Kühlther-
mostat
AUS ist
49
00
Folgen Sie der
Einstellung an
der Fernbe-
dienung
○
Wenn auf 01 gestellt wurde, stoppt
der Lüfter, wenn das Thermostat
beim Kühlbetreib AUS ist. Die Verbin-
dung der verkabelten Fernbedienung
(2-Draht-Typ oder 3-Draht-Typ) und
das Umschalten ihres Temperatur-
fühlers sind notwendig.
01 Stopp
9371022253-01_IM.indb Sec1:129371022253-01_IM.indb Sec1:12 2012-7-12 14:34:542012-7-12 14:34:54
