Fr-12

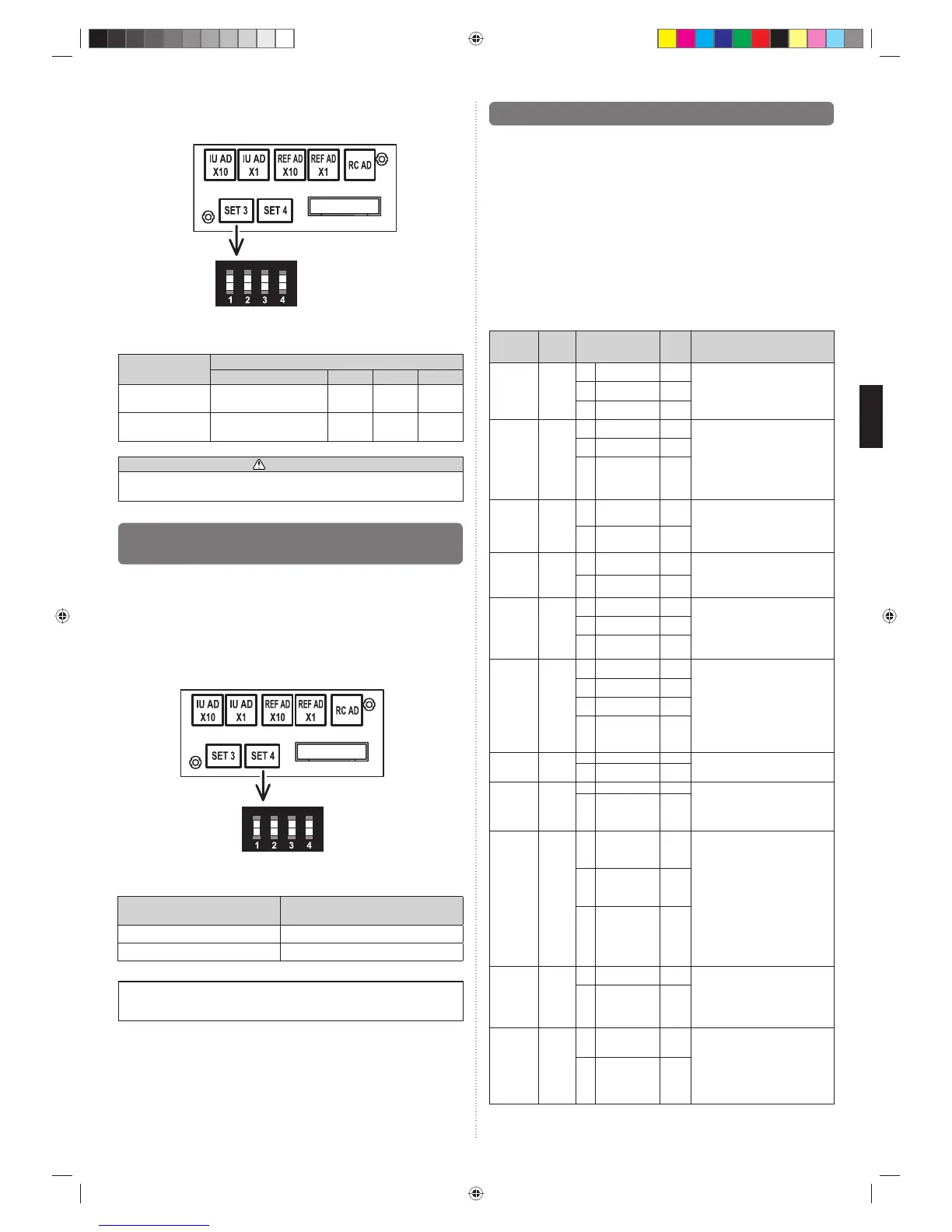

Réglage de code personnalisé pour l’unité intérieure
Réglez les commutateurs DIP SET 3 SW1, SW2 en vous référant au Table B.
MARCHE
ARRÊT
SW
1
SW
2
SW
3
SW
4
Commutateur DIP « SET3 »
Table B
Code personnalisé
A (réglage d’usine) B C D
Commutateur DIP
SET 3 SW1
ARRÊT MARCHE ARRÊT MARCHE
Commutateur DIP
SET 3 SW2
ARRÊT ARRÊT MARCHE MARCHE
ATTENTION
• N’utilisez pas les commutateurs autrement que la manière décrite, car cela pourrait
provoquer un dysfonctionnement.
7.3. Commuter la limite supérieure de la
température de refroidissement
Ce réglage peut être élevé à la limite supérieure de la plage de confi guration de la tempé-
rature de refroidissement.
Ce réglage peut être utilisé lors de la connexion aux télécommandes suivantes.
• Télécommande fi laire (type à 2 fi ls)
• Télécommande centrale
• Télécommande à écran tactile
• Télécommande du système
• Outil de service
• Outil de contrôle Web
Réglage du commutateur DIP
Réglez les commutateurs DIP SET 4 SW3 en vous référant au Table C.
Commutateur DIP
« SET4 »
SW
1
SW
2
SW
3
SW
4
MARCHE
ARRÊT
Table C
Commutateur DIP SET 4 SW3 Plage de confi guration de la température
de refroidissement
OFF (confi guration d’usine) Standard (18 à 30 °C)
MARCHE Rallonge (18 à 32 °C)
REMARQUE :
Veuillez ne pas mélanger une installation standard et une installation avec rallonge
dans un groupe de télécommandes.
7.4. Réglage des fonctions
• Le RÉGLAGE DES FONCTIONS peut se faire à l’aide de la télécommande fi laire ou
sans fi l.
(La télécommande sans fi l est un équipement en option.)
• Reportez-vous au manuel de la télécommande fi laire ou sans fi l pour plus de détails
sur les réglages. (Réglez IU AD, REF AD SW sur 0)
• Consultez « 7.1. Réglage de l’adresse » pour le réglage des adresses de l’unité
intérieure et du circuit de réfrigération.
• Mettez l’unité intérieure sous tension avant de commencer le réglage.
* La mise sous tension des unités intérieures initialise l’EEV. Assurez-vous donc que le
test d’étanchéité à l’air de la tuyauterie et sa mise sous vide ont été effectués avant de
mettre sous tension.
* Avant de mettre les unités sous tension, vérifi ez une fois encore qu’il n’y a pas d’erreur
au niveau du câblage.
Détails des fonctions
Fonction
Numéro
de fonc-
tion
Numéro de réglage Défaut Détails
Intervalle de
notifi cation
de net-
toyage du
fi ltre
11
00 Défaut ○
Ajustez l’intervalle de notifi cation de
nettoyage du fi ltre. Si la notifi cation est
trop précoce, changez le réglage en
01. Si la notifi cation est trop tardive,
changez le réglage en 02.
01 Plus long
02 Plus court
Activité du
témoin de
fi ltre
13
00 Activer ○
Activez ou désactivez le témoin. La
valeur 02 concerne l’utilisation avec
une télécommande centrale.
01 Désactiver
02
Affi chage sur la
télécommande
centrale unique-
ment
Flux d’air
depuis le
plafond
20
00 Défaut ○
Régulez le fl ux d’air selon les besoins
de l’emplacement de l’installation.
Lorsqu’il est réglé sur 01, le fl ux d’air
est plus fort. (Modèle à cassette
uniquement)
01 Haut plafond
Direction
verticale du
fl ux d’air
23
00 Défaut ○
Réglez la direction verticale du fl ux
d’air. Les évents de direction du fl ux
d’air s’ajustent simultanément.
(Modèle à cassette uniquement)
01 Lever
Température
de déclen-
chement de
l’air froid
30
00 Défaut ○
Réglez la température de déclenche-
ment de l’air froid. Pour abaisser la
température de déclenchement, utilisez
le réglage 01. Pour augmenter la
température de déclenchement, utilisez
le réglage 02.
01 Régler (1)
02 Régler (2)
Température
de déclen-
chement de
l’air chaud
31
00 Défaut ○
Réglez la température de déclenche-
ment de l’air chaud. Pour abaisser
la température de déclenchement
de 6 degrés C, utilisez le réglage 01.
Pour augmenter la température de
déclenchement de 4 degrés C, utilisez
le réglage 02. Pour augmenter la
température de déclenchement, utilisez
le réglage 03.
01 Régler (1)
02 Régler (2)
03 Régler (3)
Redé-
marrage
automatique
40
00 Activer
Activez ou désactivez le redémarrage
automatique du système après une
panne de courant.
01 Désactiver ○
Prévention
de’froid
43
00 Super faible ○ Retient le fl ux d’air froid en
diminuant le fl ux d’air lors du
démarrage du chauffage. Pour
correspondre à la ventilation, réglez
sur 01.
01
Suivez le
réglage sur la
télécommande
Commande
extérieure
46
00 Marche/Arrêt ○
Permettez à une télécommande
externe de démarrer ou d’arrêter le
système ou de commander un arrêt
d’urgence.
* Si un arrêt d’urgence est com-
mandé depuis une télécommande
externe, tous les systèmes de
réfrigération seront désactivés.
* Si l’arrêt forcé est réglé, l’unité
intérieure s’arrête grâce à l’entrée
sur les bornes d’entrée externes et
l’utilisation de Marche/Arrêt par la
télécommande est restreinte.
01
Arrêt d’urgence
02 Arrêt forcé
Signalement
des codes
d’erreur
47
00 Toutes ○
Changez la destination des codes
d’erreur. Les erreurs peuvent être
signalées partout, ou uniquement sur
la télécommande fi laire.
01
Affi chage sur la
télécommande
centrale unique-
ment
Réglage du
ventilateur
lors de la
coupure du
thermostat
due au
refroidisse-
ment
49
00
Suivez le
réglage sur la
télécommande
○
Réglé sur 01, le ventilateur cesse
de fonctionner lorsque le thermostat
est coupé lors du refroidissement.
Il est nécessaire de connecter la
télécommande fi laire (type à 2 fi ls
ou type à 3 fi ls) et de commuter sa
thermistance.
01 Arrêt
9371022253-01_IM.indb Sec1:129371022253-01_IM.indb Sec1:12 2012-7-12 14:35:032012-7-12 14:35:03
