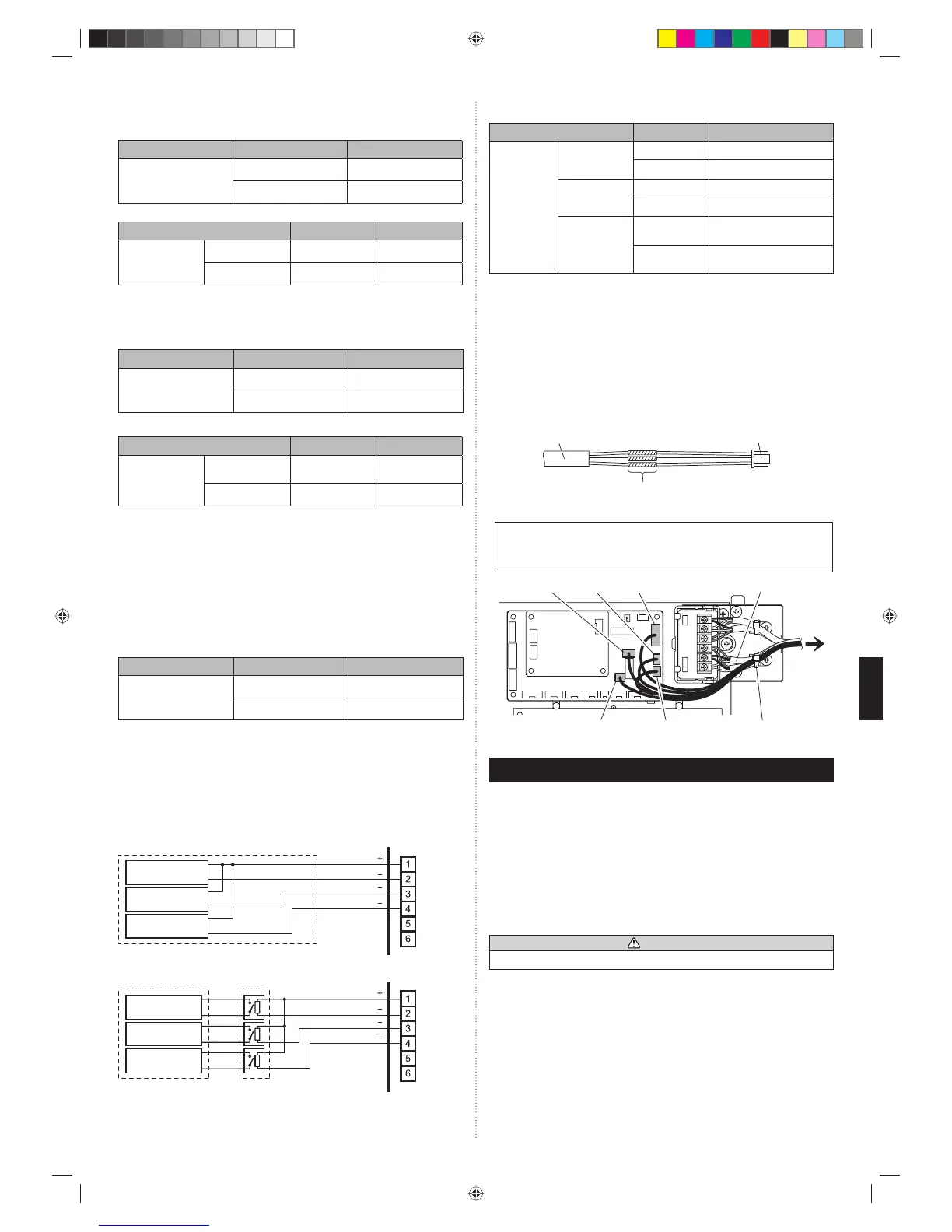

● Όταν η ρύθμιση λειτουργίας είναι στην κατάσταση "Διακοπή έκτακτης ανά-
γκης".
[Στην περίπτωση εισόδου "Άκρου"]
Συνδετήρας Σήμα εισόδου Εντολή
Καν1 του CNA01 ή CNA02
OFF → ON Έκτακτη διακοπή
ON → OFF Κανονικό
[Στην περίπτωση εισόδου "Παλμού"]
Συνδετήρας Σήμα εισόδου Εντολή
CNA01 ή CNA02
Καν1OFF → ON Έκτακτη διακοπή
Καν2OFF → ON Κανονικό
* Όλες οι εσωτερικές μονάδες στο ίδιο ψυκτικό σύστημα σταματούν όταν ενεργοποιηθεί η
λειτουργία Διακοπής έκτακτης ανάγκης.
●
Όταν η ρύθμιση λειτουργίας είναι στην κατάσταση "Βεβιασμένη διακοπή".
[Στην περίπτωση εισόδου "Άκρου"]
Συνδετήρας Σήμα εισόδου Εντολή
Καν1 του CNA01 ή CNA02
OFF → ON Βεβιασμένη διακοπή
ON → OFF Κανονικό
[Στην περίπτωση εισόδου "Παλμού"]
Συνδετήρας Σήμα εισόδου Εντολή
CNA01 ή CNA02
Καν1OFF → ON
Βεβιασμένη
διακοπή
Καν2OFF → ON Κανονικό
* Όταν ενεργοποιηθεί η βεβιασμένη διακοπή, η εσωτερική μονάδα σταματά, και η
λειτουργία "Έναρξη/Διακοπή" από τηλεχειριστήριο περιορίζεται.
* Όταν χρησιμοποιείται η λειτουργία βεβιασμένης διακοπής κατά την δημιουργία μιας
ομάδας τηλεχειρισμού, συνδέστε τον ίδιο εξοπλισμό στην κάθε εσωτερική μονάδα εντός
της ομάδας.
•
Μέθοδος επιλογής των λειτουργιών
Οι λειτουργίες "Έναρξη/Διακοπή" ή "Διακοπή έκτακτης ανάγκης" και "Βεβιασμένη διακο-
πή" μπορούν να επιλεγούν στις ρυθμίσεις λειτουργίας της εσωτερικής μονάδας.
● Λειτουργία βεβιασμένης διακοπής θερμοστάτη
[Είσοδος "Άκρου" μόνο]
Συνδετήρας Σήμα εισόδου Εντολή
Καν3 του CNA03 ή CNA04
OFF → ON Θερμοστάτης off
ON → OFF Κανονικό
(2) Εξωτερική έξοδος
• Πρέπει να χρησιμοποιηθεί ζεύγος καλωδίου τύπου 22AWG. Το μέγιστο μήκος του
καλωδίου είναι 25m.
• Χρησιμοποιήστε καλώδιο εξωτερικής εισόδου και εξόδου με κατάλληλη εξωτερική
διάμετρο, ανάλογα με τον αριθμό καλωδίων που είναι να εγκατασταθούν.
• Τάση εξόδου: Υψ DC12V±2V, Χαμ 0V.
• Επιτρεπόμενο ρεύμα: 50mA
Επιλογή εξόδου
● Όταν ο δείκτης κλπ είναι απ' ευθείας συνδεδεμένος
Ένδειξη
λειτουργίας
Ένδειξη
σφάλματος
Ένδειξη κατάστασης Ανεμι-
στήρα εσωτερικής μονάδας
συνδεδεμένη μονάδα
P.C .B
CNB
01
● Όταν υπάρχει σύνδεση με μονάδα εξοπλισμένη με παροχή ισχύος
CNB
01
P.C .B
Συνδεδεμένη
συσκευή 1
Συνδεδεμένη
συσκευή 2
Συνδεδεμένη
συσκευή 3
συνδεδεμένη μονάδα
Ρελέ (Παροχή Επιτόπου)
Συμπεριφορά λειτουργίας
Συνδετήρας Τάση εξόδου Κατάσταση
CNB01
Εξωτερική έξο-
δος1 Ακίδες 1-2
0V Διακοπή
DC 12 V Λειτουργία
Εξωτερική έξο-
δος2 Ακίδες 1-3
0V Κανονικό
DC 12 V Σφάλμα
Εξωτερική έξο-
δος3 Ακίδες 1-4
0V
Διακοπή ανεμιστήρα
εσωτερικής μονάδας
DC 12 V
Λειτουργία ανεμιστήρα
εσωτερικής μονάδας
(3) Μέθοδοι σύνδεσης
• Τροποποίηση καλωδίωσης
Αφαιρέστε τη μόνωση από το καλώδιο που είναι συνδεδεμένο στον σύνδεσμο του κιτ
καλωδίων.
Αφαιρέστε τη μόνωση από το καλώδιο που παρέχεται. Χρησιμοποιήστε τον μονωμένο
σύνδεσμο άκρης πρεσαριστού τύπου για να συνδέσετε το καλώδιο πεδίου και το καλώ-
διο του κιτ καλωδίων.
Συνδέστε το καλώδιο με το καλώδιο
σύνδεσης με συγκόλληση.
ΣΗΜΑΝΤΙΚΟ: Βεβαιωθείτε ότι έχετε μονώσει τη σύνδεση ανάμεσα στα καλώδια.
Προαιρετικά εξαρτήματα:
Καλώδιο εσωτερικής/εξωτερικής εξόδου
Συγκολλήστε και μονώστε τα συνδεδεμένα μέρη.
(Παροχή επιτόπου)
• Τερματικά σύνδεσης και τακτοποίηση καλωδίων
Στο επόμενο σχεδιάγραμμα, είναι συνδεδεμένοι όλοι οι πιθανοί σύνδεσμοι για περι-
γραφικούς σκοπούς.
Κατά την πραγματική εγκατάσταση, δεν μπορείτε να συνδέσετε όλους τους συνδέ-
σμους ταυτόχρονα.
CNA02
CNA04
CNA03
Δετήρας καλωδίων (Παροχή επιτόπου):
Δέστε στο καλώδιο μετάδοσης
CNA01 CNB01
Καλώδιο μετάδοσης
7. ΡΥΘΜΙΣΕΙΣ ΠΕΔΙΟΥ
Υπάρχουν 3 μέθοδοι διευθυνσιοδότησης, μέσω ΡΥΘΜΙΣΕΙΣ ΠΕΔΙΟΥ (FIELD SETTING)
ως εξής.
Ορίστε με οποιαδήποτε από τις μεθόδους.
Η κάθε μέθοδος ορισμού περιγράφεται στα βήματα (1) έως (3) παρακάτω.
(1) Ρυθμίσεις
IU AD, REF AD SW
.......... Αυτή η ενότητα (7.1. Διευθυνσιοδότηση)
(2) Ρυθμίσεις τηλεχειριστηρίου ..............
Ανατρέξτε στο εγχειρίδιο του ενσύρματου ή
ασύρματου τηλεχειριστηρίου για λεπτομερείς
πληροφορίες ρυθμίσεων. (Ορίστε τον IU AD, REF
AD SW στο 0)
(3) Αυτόματες ρυθμίσεις διεύθυνσης .....
Ανατρέξτε στο εγχειρίδιο της εξωτερικής μονάδας
για λεπτομερείς πληροφορίες ρυθμίσεων. (Ορίστε
τον IU AD, REF AD SW στο 0)
ΠΡΟΣΟΧΗ
Βεβαιωθείτε ότι θέσατε την ισχύ στο OFF προτού πραγματοποιήσετε ρυθμίσεις πεδίου.
