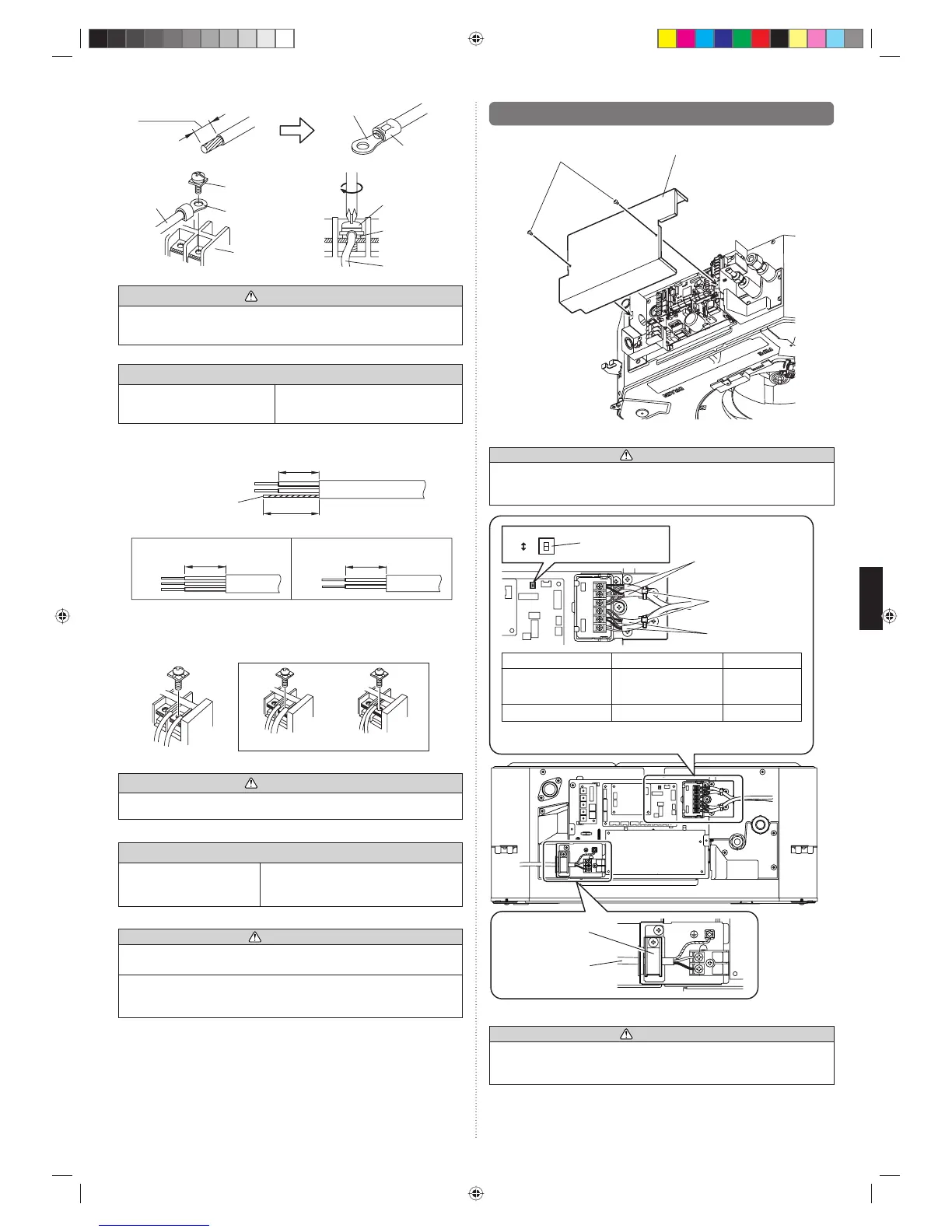

It-8
Spelare 10 mm
Manicotto
Vite con ron-
della speciale
Vite con rondel-
la speciale
Terminale ad anello
Cavo
Cavo
Morsettiera
Terminale ad anello
Terminale ad
anello
AVVERTENZA
Utilizzare terminali ad anello e serrare le viti dei terminali alle coppie specifi cate; può
altrimenti verifi carsi un surriscaldamento anomalo, con il rischio di gravi danni all'interno
dell'unità.
Coppia di serraggio
Vite M4 (Alimentazione /L, N, messa
a terra)
Da 1,2 a 1,8 N•m (da 12 a 18 kgf•cm)
6.3.2. Cavo di trasmissione e del telecomando
Cavo schermato
(senza pellicola)
Per tipo a 3 fi li Per tipo a 2 fi li
30 mm
40 mm
30 mm
30 mm
Cavo di trasmissione
Cavo del telecomando
• Collegare il cavo di trasmissione ed il cavo del telecomando come illustrato nella Fig. C.
Fig. C
CORRETTO
Diametro diverso
Collegare a 1 lato
NON CONSENTITO
AVVERTENZA
Serrare le viti dei terminali alle coppie specificate; può altrimenti verificarsi un
surriscaldamento anomalo, con il rischio di gravi danni all'interno dell'unità.
Coppia di serraggio
Vite M3 (trasmissione/X1, X2) (teleco-
mando/Y1, Y2, Y3)
Da 0,5 a 0,6 N•m (da 5 a 6 kgf•cm)
ATTENZIONE
Per togliere la pellicola al cavo sotto piombo, utilizzare un apposito attrezzo che non
danneggi il cavo conduttore.
Nell'installare le viti sulla morsettiera, non tagliare il fi lo serrando eccessivamente la
vite. D'altro canto, una vite non suffi cientemente serrata può provocare problemi di
contatto, con conseguenti problemi di comunicazione.
6.4. Collegamento del cablaggio
(1)
Togliere il coperchio della scatola di comando ed installare tutti i cavi di collegamento
.
Vite
Copertura della scatola di controllo
(2) Collegare il cavo di collegamento con la fascetta serracavi.
ATTENZIONE
Quando si attiva l'interruttore DIP (SW1), verificare che l'alimentazione dell'unità
interna sia spenta. Si rischia altrimenti di danneggiare la scheda a circuiti stampati
dell'unità interna.
SW1
2WIRE
3WIRE
Fissacavi
L, N:
cavo di alimentazione
Cavo del teleco-
mando
Fascetta serracavi
(media) (accessori)
X1, X2:
cavo di trasmissione
Interruttore DIP (SW1)
Collegare il cavo
del telecomando
Per tipo a 2 fi li
Impostare l'interruttore DIP (SW1)
Y1: non polarizzato
Y2: non polarizzato
Y3: non collegare *1
2 FILI (impostazione di fabbrica)
Per tipo a 3 fi li
Y1: rosso
Y2: bianco
Y3: nero
3 FILI
*1: Se si collega il cavo del telecomando al terminale Y3, il telecomando di
tipo a 2 fi li non funziona.
(3) Installare il coperchio della scatola di comando.
ATTENZIONE
Non affastellare il cavo del telecomando, né cablarlo in parallelo, con il cavo di
collegamento dell'unità interna (all'unità esterna) ed il cavo di alimentazione. Si
rischiano altrimenti problemi di funzionamento.
