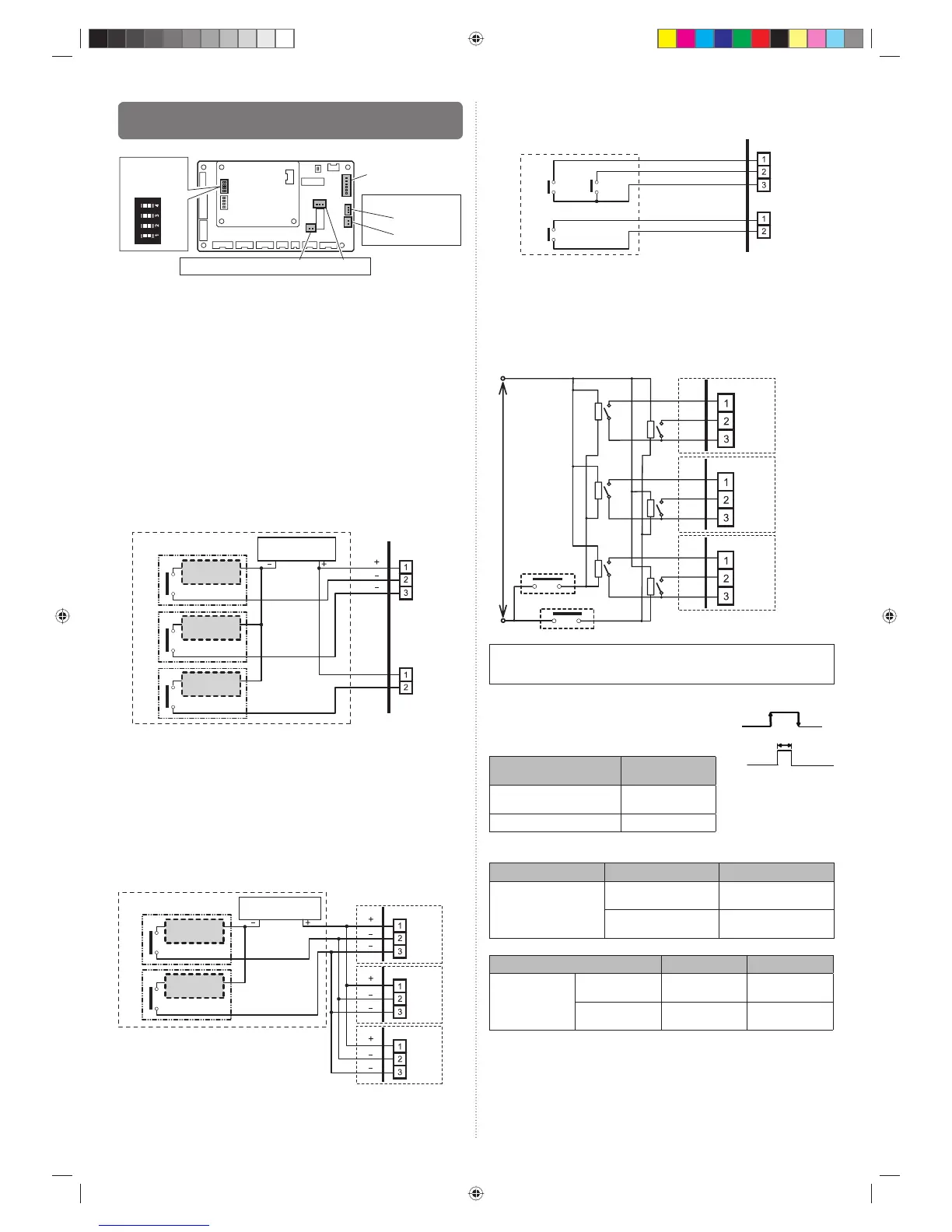

6.5. Entrada externa e saída externa (Peças
opcionais)
PCB do controlador
Terminal de contacto seco
Terminal de aplicação de tensão
(CNA04) (CNA02)
(CNA01)
(CNA03)
Comutador
DIP (SET 2)
Terminal de
saída (CNB01)
ACTIVADO DESACTIVADO
SW4
SW3
SW2
SW1
(1) Entrada externa
• É possível activar o modo Funcionamento/Parar da unidade interior, ou efectuar uma
Paragem de emergência ou Paragem forçada, utilizando o terminal CNA01 ou CNA02
da placa de circuito impresso (PCB) da unidade interior.
• É possível seleccionar o modo “Iniciar/Parar”, o modo “Paragem de emergência” ou o
modo “Paragem forçada” quando defi ne a função da unidade interior.
• É possível efectuar uma Desactivação forçada do termóstato na unidade interior
utilizando o terminal CNA03 ou CNA04 da placa de circuito impresso (PCB) da unidade
interior.
• Deve ser usado um cabo de par entrelaçado (22 AWG). O comprimento máximo do
cabo é de 150 m.
• Utilize uma entrada externa e um cabo de saída com uma dimensão externa adequada,
de acordo com o número de cabos a instalar.
• A ligação eléctrica deve estar separada da linha do cabo de corrente.
Selecção da entrada
Utilize um destes tipos de terminal de acordo com a aplicação. (Não é possível utilizar
ambos os tipos de terminal em simultâneo.)
● Terminal de aplicação de tensão ([CNA01], [CNA03])
Quando é necessária uma fonte de alimentação para o dispositivo de entrada que preten-
de ligar, utilize o terminal de aplicação de tensão ([CNA01], [CNA03]).
Dispositivo
de entrada 1
Dispositivo
de entrada 2
Dispositivo
de entrada 3
Resistência
de carga
Resistência
de carga
Resistência
de carga
*1
Fonte de alimentação
CC de 12 a 24V
Unidade ligada
*a
*a
*a
P.C .B
CNA01
CNA03
*b
*1 Mude a fonte de alimentação de 12 para 24 V CC. Seleccione uma capacidade de alimen-
tação com um excedente sufi ciente para a carga ligada.
Não empregue uma tensão superior a 24 V nos pinos 1-2 e 1-3.
*a A corrente permitida é de 5 mA a 10 mA (CC). (Recomendada: CC 5 mA)
Providencie uma resistência de carga que mude a corrente para CC10mA ou menos.
Seleccione contactos com corrente muito baixa (utilizáveis a CC12V, CC1mA ou me-
nos).
*b A polaridade é [+] para o pino 1 e [-] para os pinos 2 e 3. Efectue a ligação correcta-
mente.
Quando efectuar a ligação a terminais de aplicação de tensão de várias unidades interio-
res com uma unidade ligada, faça uma derivação fora da unidade interior utilizando uma
caixa de junção, ou outra, tal como apresentado no exemplo seguinte.
Fonte de alimentação
CC de 12 a 24V
Unidade ligada
Resistência
de carga
P.C .B
P.C .B
CNA01
P.C .B
Dispositivo
de entrada 1
Dispositivo
de entrada 2
Unidade
interior
Unidade
interior
Unidade
interior
Resistência
de carga
CNA01
CNA01
● Terminal de contacto seco ([CNA02], [CNA04])
Quando não é necessária uma fonte de alimentação para o dispositivo de entrada que
pretende ligar, utilize o terminal de contacto seco ([CNA02], [CNA04]).
P.C .B
Terra
Ch 1
Ch 3
*c
*c
*c
*d
Ch 2
CNA02
CNA04
Unidade ligada
*c Seleccione contactos com corrente muito baixa (utilizáveis a CC12V, CC1mA ou me-
nos).
*d A cablagem é diferente dos terminais de aplicação de tensão. Seja sufi cientemente cui-
dadoso quando efectuar as ligações eléctricas.
Quando efectuar a ligação a terminais de contacto seco de várias unidades interiores com
uma unidade ligada, isole cada unidade interior com relé, etc., tal como apresentado no
exemplo seguinte.
Fonte de alimentação para o relé
Unidade interior
Unidade interior
Unidade interior
Dispositivo de entrada 2
Dispositivo de
entrada 1
K1 - K6: Relé
(Dispositivo para corrente CC)
P.C .B
K1
P.C .B
P.C .B
CNA02
K2
K3
K4
K5
K6
CNA02
CNA02
NOTA:
Se a ligação for efectuada directamente a várias unidades interiores, provocará uma
avaria.
Desempenho do funcionamento
● Tipo do sinal de entrada
É possível seleccionar o tipo do sinal de entrada.
É alternado pelo comutador DIP da placa de circuito
impresso (PCB) da unidade interior.
Impulso
A extensão do impulso
deve ser superior a
200 mseg.
Pico
Comutador DIP
[Conjunto 2 SW2]
Tipo do sinal
de entrada
DESACTIVADO
(Defi nição de fábrica)
Pico
ACESA Impulso
● Quando a função está defi nida para o modo “Funcionamento/Parar”.
[No caso de entrada “Pico”]
Conector Sinal de entrada Comando
Ch1 de CNA01 ou CNA02
DESACTIVADO
→ ACTIVADO
Funcionamento
ACTIVADO → DE-
SACTIVADO
Paragem
[No caso de entrada “Impulso”]
Conector Sinal de entrada Comando
CNA01 ou CNA02
Ch1
DESACTIVADO
→ ACTIVADO
Funcionamento
Ch2
DESACTIVADO
→ ACTIVADO
Paragem
* O último comando tem prioridade.
* As unidades interiores do mesmo grupo de controlo remoto funcionam do mesmo
modo.
