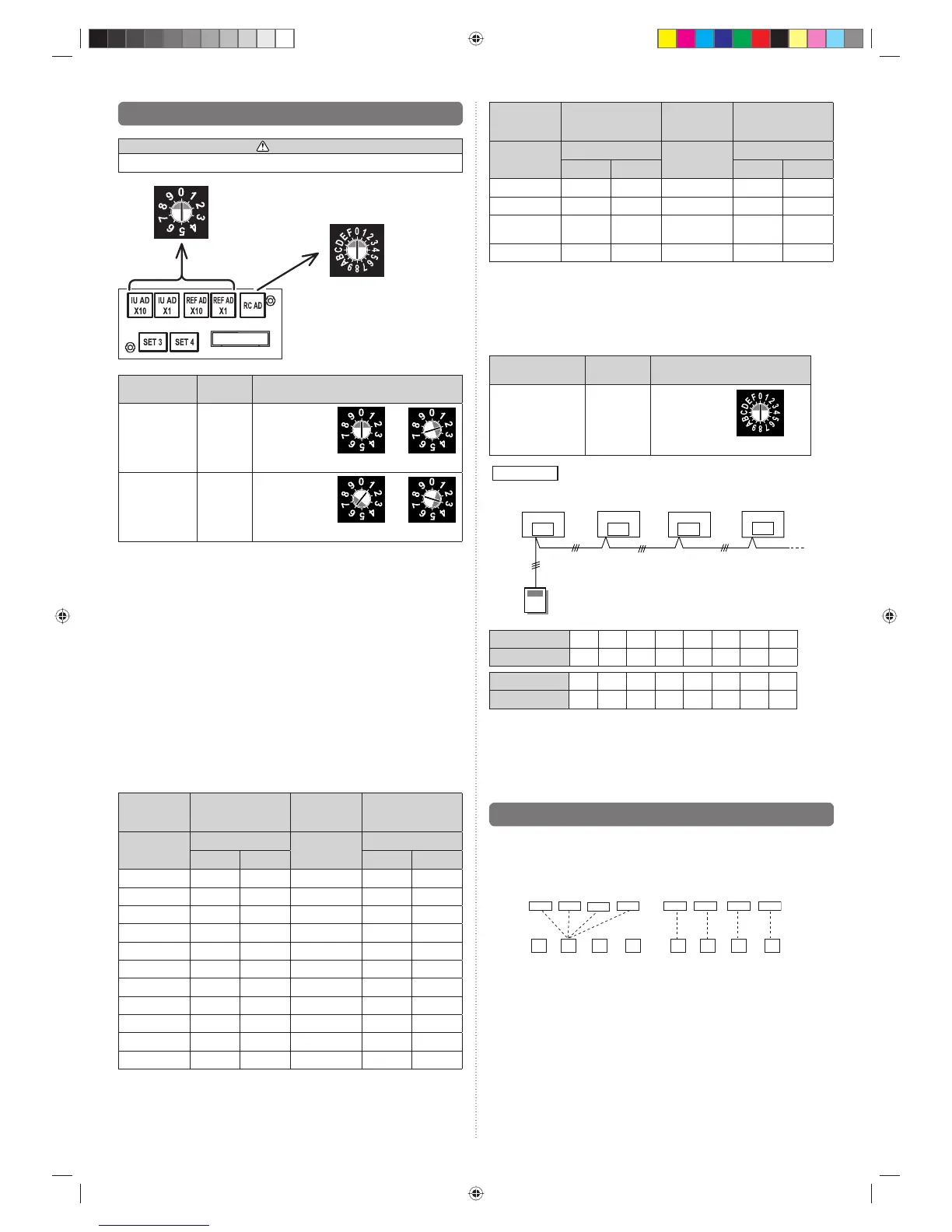

Page #92 background imageLoading...
Page #92 background image
El-11
Διεύθυνση
Ρύθμιση
Περιστροφικού
Διακόπτη
Διεύθυνση
Ρύθμιση
Περιστροφικού
Διακόπτη
Ρύθμιση
διεύθυνσης
REF AD SW
Εσωτερική
μονάδα
IU AD SW
× 10 × 1 × 10 × 1
11 1 1 11 1 1
12 1 2 12 1 2
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
99 9 9 63 6 3
Μην ορίζετε τη διεύθυνση της εσωτερικής μονάδας (IU AD SW) από 64 έως 99.
Μπορεί να προκαλέσει αστοχία.
(3) Διεύθυνση τηλεχειριστηρίου
i) τύπος 3 καλωδίων
Περιστροφικός διακόπτης (RC AD SW)...Εργοστασιακή ρύθμιση "0"
Όταν συνδέετε πολλαπλές εσωτερικές μονάδες σε 1 τυπικό ενσύρματο
τηλεχειριστήριο, ορίστε τη διεύθυνση στον RC AD SW σε συνέχεια από το 0.
Ρύθμιση
Εύρος
ρύθμισης
Τύπος διακόπτη
Διεύθυνση
τηλεχειριστηρίου
0 έως 15
Παράδειγμα
ρύθμισης 0
RC AD
Παράδειγμα
Εάν είναι συνδεδεμένες 4 εσωτερικές μονάδες.
RC AD SW
0
RC AD SW
1
RC AD SW
2
RC AD SW
3
Εσωτερική
μονάδα
Τηλεχειριστήριο
Εσωτερική
μονάδα
Εσωτερική
μονάδα
Εσωτερική
μονάδα
RC AD SW
01234567
Διεύθυνση
01234567
RC AD SW 8 9ABCDEF
Διεύθυνση
8 9 10 11 12 13 14 15
ii) τύπος 2 καλωδίων
Περιστροφικός διακόπτης (RC AD SW)...Εργοστασιακή ρύθμιση "0"
Καθώς οι ρυθμίσεις διευθυνσιοδότησης του τηλεχειριστηρίου ορίζονται αυτόματα, δεν
χρειάζεται να τις ορίσετε.
Εάν τις ορίσετε μη αυτόματα, είναι απαραίτητο να ρυθμίσετε και την εσωτερική μονάδα
και το τηλεχειριστήριο. Για λεπτομέρειες, παρακαλούμε ανατρέξτε στο εγχειρίδιο του
τηλεχειριστηρίου.
7.2. Ορισμός προσαρμοσμένου κωδικού
Η επιλογή προσαρμοσμένου κωδικού αποτρέπει τη σύγχυση στην εσωτερική μονάδα.
(Μπορούν να οριστούν έως 4 κωδικοί.)
Πραγματοποιήστε τις ρυθμίσεις και στην εσωτερική μονάδα και στο τηλεχειριστήριο.
A B C D
A B C D
Εσω-
τερική
μονάδα
Τηλεχειρι-
στήριο
Σύγχυση
Αλλαγή κωδικού
7.1. Διευθυνσιοδότηση
ΠΡΟΣΟΧΗ
Χρησιμοποιήστε μονωμένο κατσαβίδι για να ρυθμίσετε τους μικροδιακόπτες.
Περιστροφικός
διακόπτης
Παράδειγμα: "0"
Περιστροφικός διακόπτης
Παράδειγμα: "0"
Ρύθμιση
Εύρος
ρύθμισης
Τύπος διακόπτη
Διεύθυνση
εσωτερικής
μονάδας
0 έως 63
Παράδειγμα
ρύθμισης 2
IU AD×10 IU AD×1
Διεύθυνση
κυκλώματος
ψυκτικού
0 έως 99
Παράδειγμα
ρύθμισης
63
REF AD×10 REF AD×1
(1) Διεύθυνση εσωτερικής μονάδας
Περιστροφικός διακόπτης (IU AD × 1)...Εργοστασιακή ρύθμιση "0"
Περιστροφικός διακόπτης (IU AD × 10)...Εργοστασιακή ρύθμιση "0"
Όταν συνδέετε πολλαπλές εσωτερικές μονάδες σε 1 ψυκτικό σύστημα, ορίστε τη
διεύθυνση στον IU AD SW όπως φαίνεται στο Table Α
.
(2) Διεύθυνση κυκλώματος ψυκτικού
Περιστροφικός διακόπτης (REF AD × 1)...Εργοστασιακή ρύθμιση "0"
Περιστροφικός διακόπτης (REF AD × 10)...Εργοστασιακή ρύθμιση "0"
Στην περίπτωση πολλαπλών ψυκτικών συστημάτων, ορίστε τον REF AD SW όπως
φαίνεται στον όπως φαίνεται Table Α για το κάθε ψυκτικό σύστημα.
Ορίστε στην ίδια διεύθυνση ψυκτικού κυκλώματος όπως και στην εξωτερική μονάδα.
Εάν εργάζεστε σε περιβάλλον όπου μπορεί να χρησιμοποιηθεί
το ασύρματο
τηλεχειριστήριο, οι διευθύνσεις μπορούν επίσης να οριστούν με τη χρήση του
τηλεχειριστηρίου.
Εάν ορίζετε διεύθυνση με τη χρήση του ασύρματου τηλεχειριστηρίου, ορίστε την
διεύθυνση της εσωτερικής μονάδας και τη διεύθυνση του ψυκτικού κυκλώματος στο
"00".
(Για πληροφορίες περί της ρύθμισης με τη χρήση του ασύρματου τηλεχειριστηρίου.)
Table A
Διεύθυνση
Ρύθμιση
Περιστροφικού
Διακόπτη
Διεύθυνση
Ρύθμιση
Περιστροφικού
Διακόπτη
Ρύθμιση
διεύθυνσης
REF AD SW
Εσωτερική
μονάδα
IU AD SW
× 10 × 1 × 10 × 1
000000
101101
202202
303303
404404
505505
606606
707707
808808
909909
10 1 0 10 0 0
9371022253-01_IM.indb Sec1:119371022253-01_IM.indb Sec1:11 2012-7-12 14:35:292012-7-12 14:35:29
