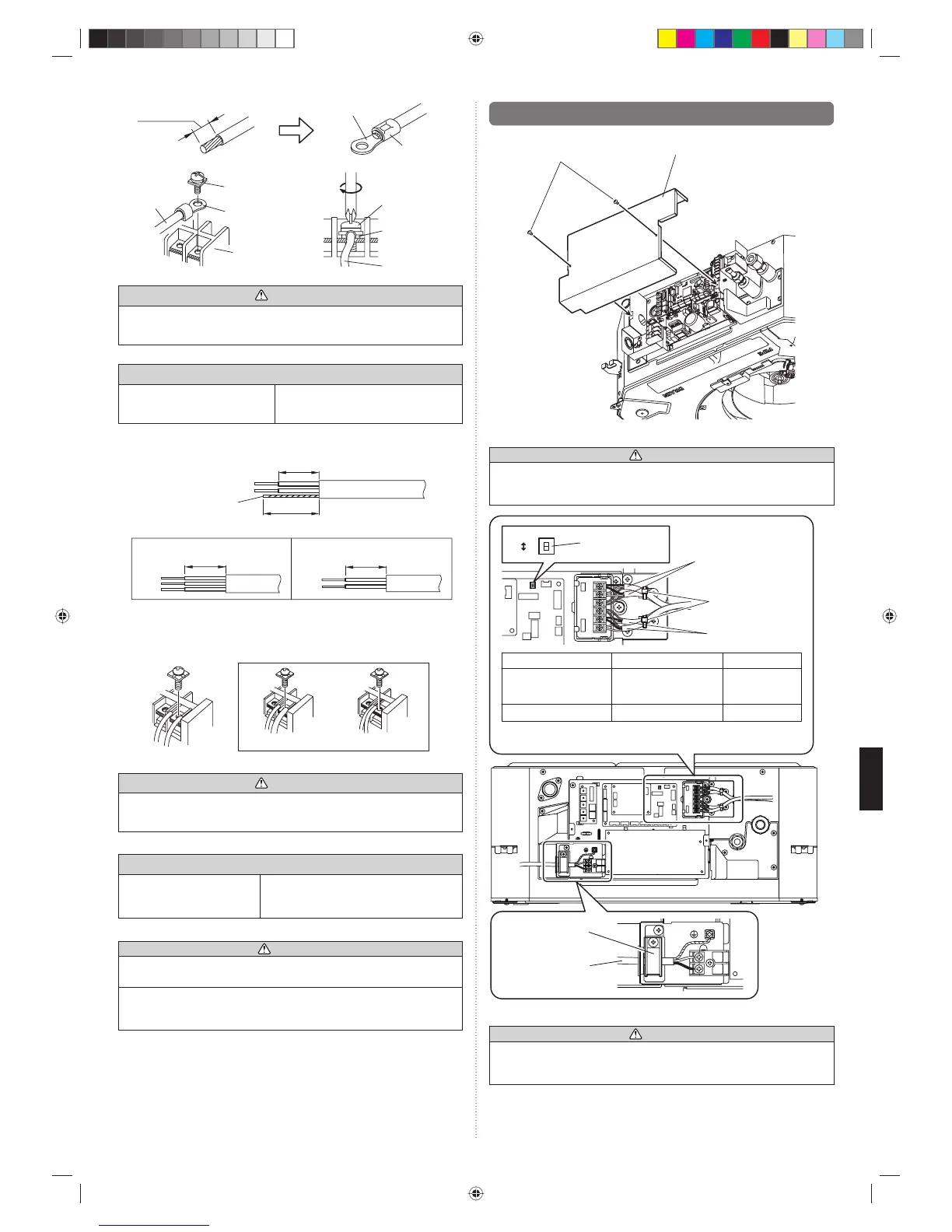

Pt-8
Descarne 10 mm
Manga
Parafuso com
anilha especial
Parafuso com
anilha especial
Terminal redondo
Cabo
Cabo
Bloco de terminais
Terminal redondo
Terminal
redondo
ATENÇÃO
Utilize terminais redondos e aperte os parafusos dos terminais de acordo com os
momentos de aperto especi cados; caso contrário, pode ocorrer um sobreaquecimento
com probabilidades de causar danos graves no interior da unidade.
Binário de aperto
Parafuso M4 (Fonte de alimentação/L,
N, Terra)
1,2 a 1,8 N•m (12 a 18 kgf•cm)
6.3.2. Cabo de transmissão e do controlo remoto
Cabo blindado
(sem película)
Para o tipo de 3 os Para o tipo de 2 os
30 mm
40 mm
30 mm
30 mm
Cabo de transmissão
Cabo do controlo remoto
Ligue os cabos de transmissão e do controlo remoto conforme ilustra a Fig. C.
Fig. C
CORRECTO
Diâmetro diferente
Ligados num lado
PROIBIDO
ATENÇÃO
Aperte os parafusos dos terminais de acordo com os momentos de aperto
especi cados; caso contrário, pode ocorrer um sobreaquecimento com probabilidades
de causar danos graves no interior da unidade.
Binário de aperto
Parafuso M3 (Transmissão /X1, X2)
(Controlo remoto/Y1, Y2, Y3)
0,5 a 0,6 N•m (5 a 6 kgf•cm)
CUIDADO
Para retirar a película do cabo revestido, utilize uma ferramenta própria que não
dani que o cabo condutor.
Ao colocar um parafuso no bloco de terminais, não aperte o parafuso em demasia para
não cortar o o. Por outro lado, um parafuso mal apertado pode não fazer contacto, o
que provocará uma falha na comunicação.
6.4. Ligação da cablagem
(1) Retire a tampa da caixa de controlo e instale cada cabo de ligação.
Parafuso
Tampa da caixa de controlo
(2) Ligue o cabo de ligação utilizando a abraçadeira de cabos.
CUIDADO
Quando alternar o comutador DIP (SW1), certifique-se de que desliga a unidade
interior da corrente. Caso contrário, a placa de circuito impresso da unidade interior
poderá car dani cada.
SW1
2WIRE
3WIRE
Aperta-cabo
L, N:
Cabo de alimentação
Cabo do controlo
remoto
Abraçadeira de
cabos (Média)
(Acessórios)
X1, X2:
Cabo de transmissão
Comutador DIP
(SW1)
Ligar o cabo do
controlo remoto
Para o tipo de 2 os
Con gurar o comutador DIP (SW1)
Y1: Não polarizado
Y2: Não polarizado
Y3: Não ligar *1
2FIOS (De nição de fábrica)
Para o tipo de 3 os
Y1: Vermelho
Y2: Branco
Y3: Preto
3FIOS
*1: Se ligar o cabo do controlo remoto ao terminal Y3, o controlo remoto do
tipo de 2 os não funciona.
(3) Instale a tampa da caixa de controlo.
CUIDADO
Não junte o cabo do controlo remoto, nem o ligue em paralelo, com o cabo de
ligação da unidade interior (para a unidade exterior) e o cabo de alimentação. Se o
zer, pode provocar um funcionamento incorrecto.
