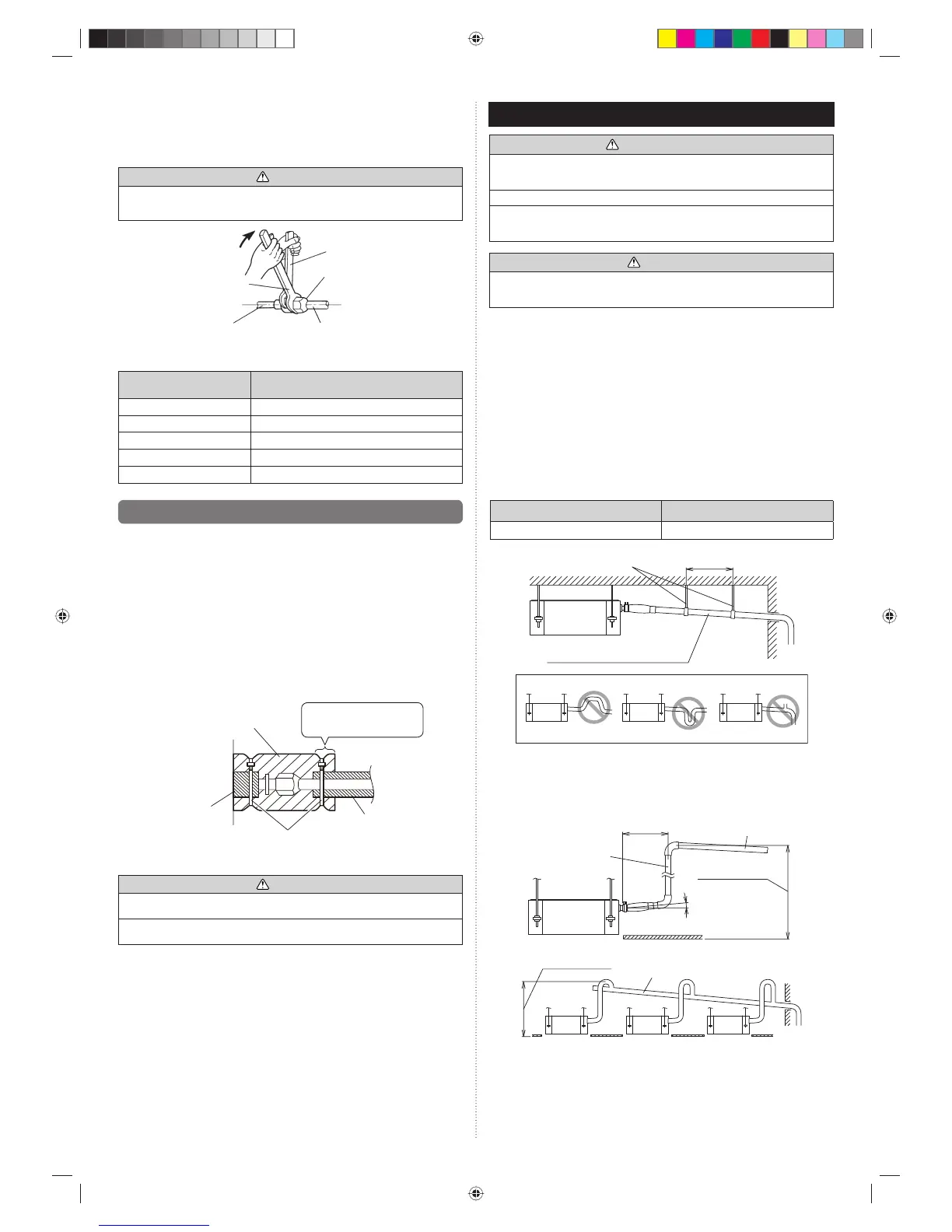

4.3.3. Σύνδεση σωλήνων
Όταν σφίξετε σωστά το παξιμάδι εκχείλωσης με το χέρι σας, κρατήστε τη σύνδεση από
την πλευρά του σώματος με ξεχωριστό κλειδί σύσφιξης και, στη συνέχεια, σφίξτε με ένα
ροπόκλειδο. (Για τις ροπές σύσφιξης του παξιμαδιού εκχείλωσης, δείτε τον παρακάτω
πίνακα)
ΠΡΟΣΟΧΗ
Κρατήστε το δυναμόκλειδο από τη λαβή του σε ορθή γωνία με το σωλήνα, προκειμένου
να σφίξετε σωστά το παξιμάδι εκχείλωσης.
Σωλήνας σύνδεσης
Παξιμάδι εκχεί-
λωσης
Σφίξτε με 2 κλειδιά.
Ροπόκλειδο
Σωλήνας εσω-
τερικής μονάδας
(Πλευρά σώματος)
Σταθερό κλειδί
Παξιμάδι εκχείλωσης [mm
(ίν.)]
Ροπή σύσφιξης [N·m (kgf·cm)]
Διάμ. 6,35 (1/4) 16 έως 18 (160 έως 180)
Διάμ. 9,52 (3/8) 32 έως 42 (320 έως 420)
Διάμ. 12,70 (1/2) 49 έως 61 (490 έως 610)
Διάμ. 15,88 (5/8) 63 έως 75 (630 έως 750)
Διάμ. 19,05 (3/4) 90 έως 110 (900 έως 1.100)
4.4. Τοποθέτηση θερμομόνωσης
Τοποθετήστε το υλικό της θερμικής μόνωσης αφού πραγματοποιήσετε έλεγχο για διαρ-
ροή ψυκτικού (για λεπτομέρειες, ανατρέξτε στο Εγχειρίδιο Εγκατάστασης της εξωτερικής
μονάδας).
ΘΕΡΜΙΚΗ ΜΟΝΩΣΗ ΣΥΖΕΥΚΤΗ
• Τοποθετήστε τη θερμική μόνωση συζεύκτη (Εξαρτήματα) γύρω από το σωλήνα αερίου
και το σωλήνα υγρού στην εσωτερική πλευρά.
• Αφού τοποθετήσετε τη θερμική μόνωση συζεύκτη, τυλίξτε και τα δύο άκρα με
συγκολλητική ταινία για να μην υπάρχει κάποιο κενό.
• Μετά την επικόλληση της θερμικής μόνωσης του συζεύκτη, ασφαλίστε την με 2
δετήρες καλωδίων (μεγάλους), έναν σε κάθε άκρο της μόνωσης.
• Βεβαιωθείτε ότι οι δετήρες επικαλύπτουν το σωλήνα με τη θερμική μόνωση.
Θερμομόνωση συνδετικού
(Εξαρτήματα)
Δετήρας καλωδίου (Μεγάλος) (Εξαρτήματα)
Θερμική μόνωση
Θερμική μόνωση
Καλύψτε αυτό το τμήμα με
θερμική μόνωση.
ΠΡΟΣΟΧΗ
Αφού πραγματοποιήσετε έλεγχο για διαρροή αερίου (ανατρέξτε στο Εγχειρίδιο
Εγκατάστασης της εσωτερικής μονάδας), ακολουθήστε τις οδηγίες αυτής της ενότητας.
Τοποθετήστε τη θερμομόνωση γύρω από τους μεγάλους (αερίου) και μικρούς (υγρού)
σωλήνες. Διαφορετικά, μπορεί να προκληθεί διαρροή νερού.
5. ΕΓΚΑΤΑΣΤΑΣΗ ΣΩΛΗΝΩΝ ΑΠΟΣΤΡΑΓΓΙΣΗΣ
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Μην τοποθετείτε τη σωλήνωση αποστράγγισης σε υπόνομο όπου υπάρχουν αέρια
που δημιουργούνται από θείο. (Ενδέχεται να παρουσιαστεί διάβρωση από ανταλλαγή
θερμότητας)
Μονώστε σωστά τα εξαρτήματα έτσι ώστε να μην στάζει νερό από τα σημεία σύνδεσης.
Μετά την κατασκευή, βεβαιωθείτε ότι η αποστράγγιση γίνεται σωστά, χρησιμοποιώντας
το ορατό τμήμα της διαφανούς θύρας
αποστράγγισης και την τελική έξοδο της
σωλήνωσης αποστράγγισης στο σώμα.
ΠΡΟΣΟΧΗ
Μην εφαρμόσετε συγκολλητική ουσία στη θύρα αποστράγγισης του σώματος.
(Χρησιμοποιήστε το παρεχόμενο λάστιχο αποστράγγισης και συνδέστε τη σωλήνωση
αποστράγγισης)
• Εγκαταστήστε του σωλήνα αποστράγγισης με καθοδική κλίση (1/100 έως 1/50) και
φροντίστε να μην υπάρχουν σημεία ανασήκωσης ή παγίδευσης στο σωλήνα. Η μη
ομαλή αποστράγγιση που προκαλείται από ροή συσσωρευμένου νερού στον σωλήνα
ενδεχομένως να προκαλέσει φραγή στην αποστράγγιση.
• Χρησιμοποιήστε σωλήνα από σκληρό πολυβινυλοχλωρίδιο (VP25) [εξωτερική
διάμετρος 32 mm].
• Εάν ο αγωγός είναι μακρύς, τοποθετήστε υποστηρίγματα.
• Φροντίστε να μην υπάρχει σημείο εξαέρωσης. Η αποστράγγιση ενδεχομένως να
προκαλέσει σκάσιμο.
• Εφαρμόζετε πάντα θερμική μόνωση στην εσωτερική πλευρά του σωλήνα
αποστράγγισης.
• Αν δεν είναι δυνατό να υπάρχει επαρκής κλίση του σωλήνα, ανυψώστε την
αποστράγγιση.
Μέγεθος σωλήνων
Σωλήνας αποστράγγισης VP25 (Ε.Δ.32 mm)
Στηρίγματα ανάρτησης
VP25 (Ε.Δ.32 mm)
Κατηφορική κλίση 1/100 έως 1/50
1,5 έως 2 m
Ανύψωση
ΑΠΑΓΟΡΕΥΕΤΑΙ:
Παγίδευση Εξαέρωση
Κατά την ανύψωση της αποστράγγισης:
• Το ύψος του κεκλιμένου σωλήνα θα πρέπει να απέχει λιγότερο από 700 mm από την
οροφή. Μεγαλύτερη ανηφορική κλίση του σωλήνα θα προκαλέσει διαρροή.
• Ανυψώστε τον σωλήνα σε κάθετη θέση και απόσταση 300 mm ή λιγότερο από τη
μονάδα.
VP25 (Ε.Δ.32 mm)
Φροντίστε τοπικά
VP30 (Ε.Δ. 38 mm) ή μεγαλύτερη
κατηφορική κλίση 1/100 έως 1/50
Κατηφορική κλίση
1/100 έως 1/50
300 mm ή λιγότερο
700 mm ή λιγότερο
700 mm ή λιγότερο
Οριζόντια ή
ανοδική κλίση
