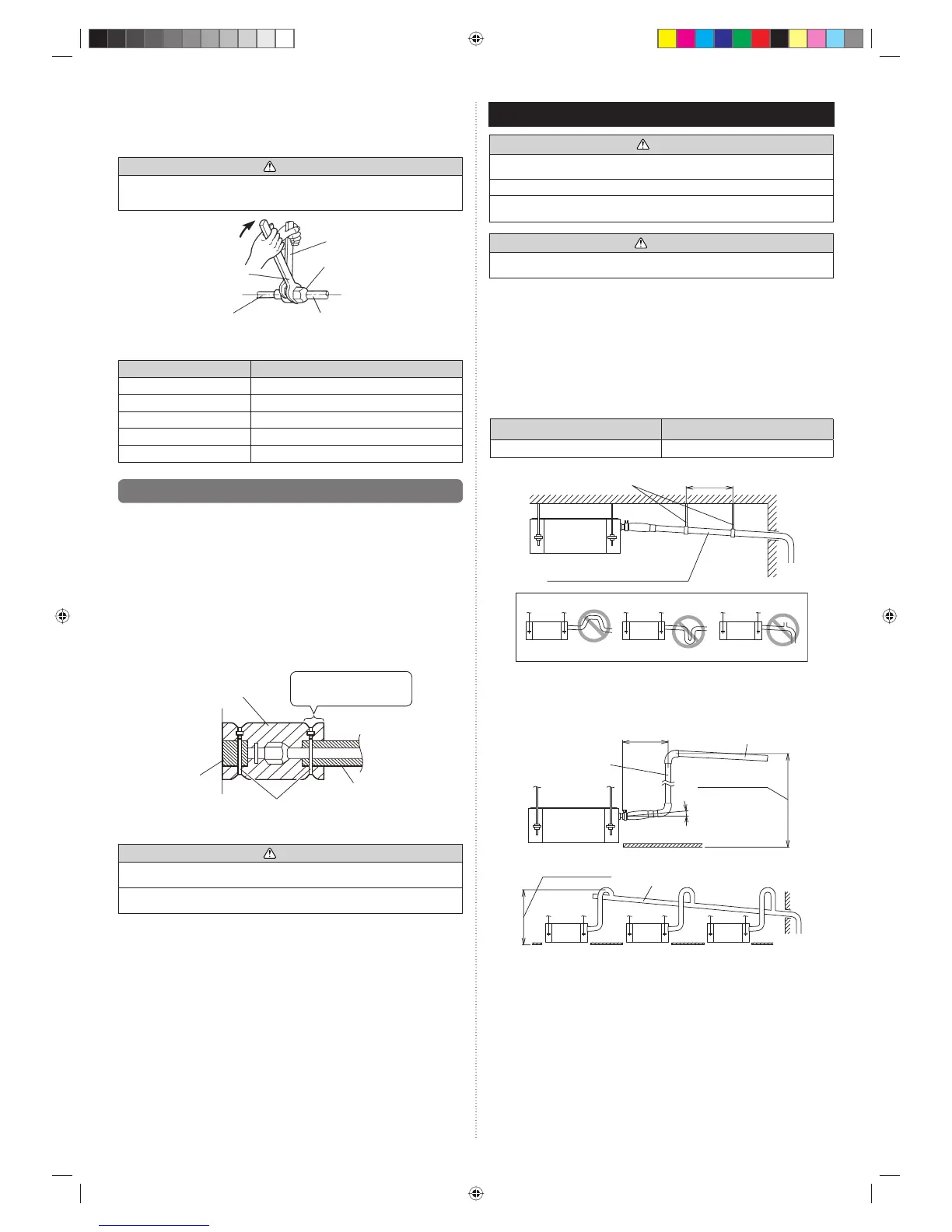

Tr-5
4.3.3. Boru bağlantısı
Havşa somununu elinizle iyice sıktığınızda, gövde kısmındaki bağlantıyı ayrı bir
anahtarla tutun ve daha sonra tork anahtarıyla sıkın. (Havşa somunu sıkma torkları için
aşağıdaki tabloya bakın.)
DİKKAT
Havşa somununu düzgün sıkmak için tork anahtarını boruya dik olacak şekilde kolundan
tutun.
Bağlantı borusu
Havşa somunu
2 anahtarla sıkın.
Tork anahtarı
İç ünite borusu
(Gövde tarafı)
Tutma anahtarı
Havşa somunu [mm (inç)]
Sıkma torku [N·m (kgf·cm)]
6,35 (1/4) çap 16 ilâ 18 (160 ilâ 180)
9,52 (3/8) çap 32 ilâ 42 (320 ilâ 420)
12,70 (1/2) çap 49 ilâ 61 (490 ilâ 610)
15,88 (5/8) çap 63 ilâ 75 (630 ilâ 750)
19,05 (3/4) çap 90 ilâ 110 (900 ilâ 1.100)
4.4. Isı yalıtımı montajı
Isı yalıtım malzemesini soğutucu sızıntısı kontrolü yaptıktan sonra monte edin (ayrıntılar
için dış ünite Montaj Kılavuzuna bakın).
KUPLÖR ISI YALITIMI
• Kuplör ısı yalıtımıyla (Aksesuarlar) gaz boruları ve iç kısım sıvı borularının etrafını
yalıtın.
• Kuplör ısı yalıtımını monte ettikten sonra, boşluk olmayacak şekilde her iki ucu vinil
bant ile bantlayın.
• Kuplör ısı yalıtımını tutturduktan sonra, yalıtımın her bir ucuna bir tane olacak şekilde,
2 kablo kelepçesiyle (büyük) sabitleyin.
• Kablo kelepçelerinin ısı yalıtım borusunu kapladığından emin olun.
Kuplör ısı yalıtımı
(Aksesuarlar)
Kablo kelepçesi (Büyük)
(Aksesuarlar)
Isı yalıtımı
Isı yalıtımı
Bu kısmı ısı yalıtımıyla
kaplayın.
DİKKAT
Gaz kaçağı kontrolünden sonra (dış ünite Montaj Kılavuzuna bakın), bu bölümdekileri
yapın.
Isı yalıtımını büyük (gaz) ve küçük (sıvı) boruların etrafına monte edin. Aksi takdirde, su
sızıntıları meydana gelebilir.
5. DRENAJ BORULARININ MONTAJI
UYARI
Sülfürik gazın oluştuğu atık su kanalına drenaj borusu yerleştirmeyin. (Isı değişim
erozyonu oluşabilir)
Su, bağlantı parçalarından damlamayacak şekilde parçaları uygun olarak monte edin.
Yapılandırmadan sonra, saydam drenaj portunun görünen kısmını ve gövde üzerindeki
drenaj borusu son çıkışını kullanarak uygun drenajı kontrol edin.
DİKKAT
Gövdenin drenaj portuna yapıştırıcı uygulamayın. (Takılı drenaj hortumunu kullanın ve
drenaj boru tesisatını bağlayın)
• Drenaj borusunu aşağıya eğimli monte edin (1/100 - 1/50), böylece boruda yükselme
veya alçalmalar olmaz. Boruda biriken su akışının neden olduğu sorunlu tahliye,
drenajın tıkanmasına yol açabilir.
• Genel sert polivinil klorür boru kullanın (VP25) [dış çap 32 mm].
• Boru uzun olduğunda destekleri monte edin.
• Hava alma işlemi yapmayın. Drenaj püskürtülebilir.
• Daima drenaj borusunun iç tarafına ısı yalıtımı yapın.
• Borunun yeterli eğimini elde etmek mümkün değilse drenajı yükseltin.
Boru boyutu
Drenaj borusu VP25 (D.Ç. 32 mm)
Askı bağlantıları
VP25 (D.Ç. 32 mm)
Aşağı doğru eğim 1/100 - 1/50
1,5 ilâ 2 m
Yükseltin
YASAK:
Alçalma Hava alma
Drenajı yükseltirken:
• Eğimli borunun yüksekliği tavandan 700 mm altında olmalıdır. Bu aralığın dışında bir
değer kaçağa neden olacaktır.
• Boruyu dikey olarak, üniteden 300 mm ya da daha az bir konumda yükseltin.
VP25 (D.Ç. 32 mm)
yerel düzenleme
VP30 (D.Ç. 38 mm) veya daha fazlası
Aşağı yönde eğim 1/100 ilâ 1/50
Aşağı doğru eğim
1/100 - 1/50
300 mm veya daha az
700 mm veya daha az
700 mm veya daha az
Yatay veya yukarı
doğru eğim
9371022253-01_IM.indb Sec1:59371022253-01_IM.indb Sec1:5 2012-7-12 14:35:542012-7-12 14:35:54
