Fr-11
Adresse
Réglage du
commutateur
rotatif
Adresse
Réglage du
commutateur
rotatif
Circuit de
réfrigération
REF AD SW
Appareil
intérieur
IU AD SW
× 10 × 1 × 10 × 1
808808
909909
10 1 0 10 0 0
11 1 1 11 1 1
12 1 2 12 1 2
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
99 9 9 63 6 3
Pour la définition de l’adresse de l’unité intérieure (IU AD SW), n’utilisez pas les valeurs
64 à 99.
Une panne pourrait en découler.
(3) Adresse de la télécommande
i) type à 3 fi ls
Commutateur rotatif (RC AD SW)...Réglage en usine « 0 »
Si vous connectez plusieurs unités intérieures à une télécommande fi laire standard,
défi nissez l’adresse sur RC AD SW en ordre séquentiel à partir de 0.
Réglage
Plage de
réglage
Type de commutateur
Adresse de la
télécommande
0 à 15
Exemple
de réglage
: 0
RC AD
Exemple
Lorsque 4 unités intérieures sont connectées.
RC AD SW
0
RC AD SW
1
RC AD SW
2
RC AD SW
3
Appareil intérieur
Télécommande
Appareil intérieur Appareil intérieur Appareil intérieur
RC AD SW 01234567
Adresse 01234567
RC AD SW 8 9ABCDEF
Adresse 8 9 10 11 12 13 14 15
ii) type à 2 fi ls
Commutateur rotatif (RC AD SW)...Réglage en usine « 0 »
Les réglages de l’adresse de la télécommande étant automatiquement confi gurés, il
n’est pas nécessaire que vous le fassiez.
En cas de confi guratoin manuelle, il est nécessaire de confi gurer à la fois l’appareil
intérieur et la télécommande. Pour plus de détails, consultez le manuel d’installation
de la télécommande.
7.2. Réglage de code personnalisé
Le choix d’un code personnalisé permet d’éviter toute confusion au niveau des unités
intérieures.
(Possibilité de défi nir un maximum de 4 codes.)
Effectuez le réglage à la fois pour l’unité intérieure et la télécommande.
A B C D
A B C D
Appareil
intérieur
Télécom-
mande
Confusion
Changement de code

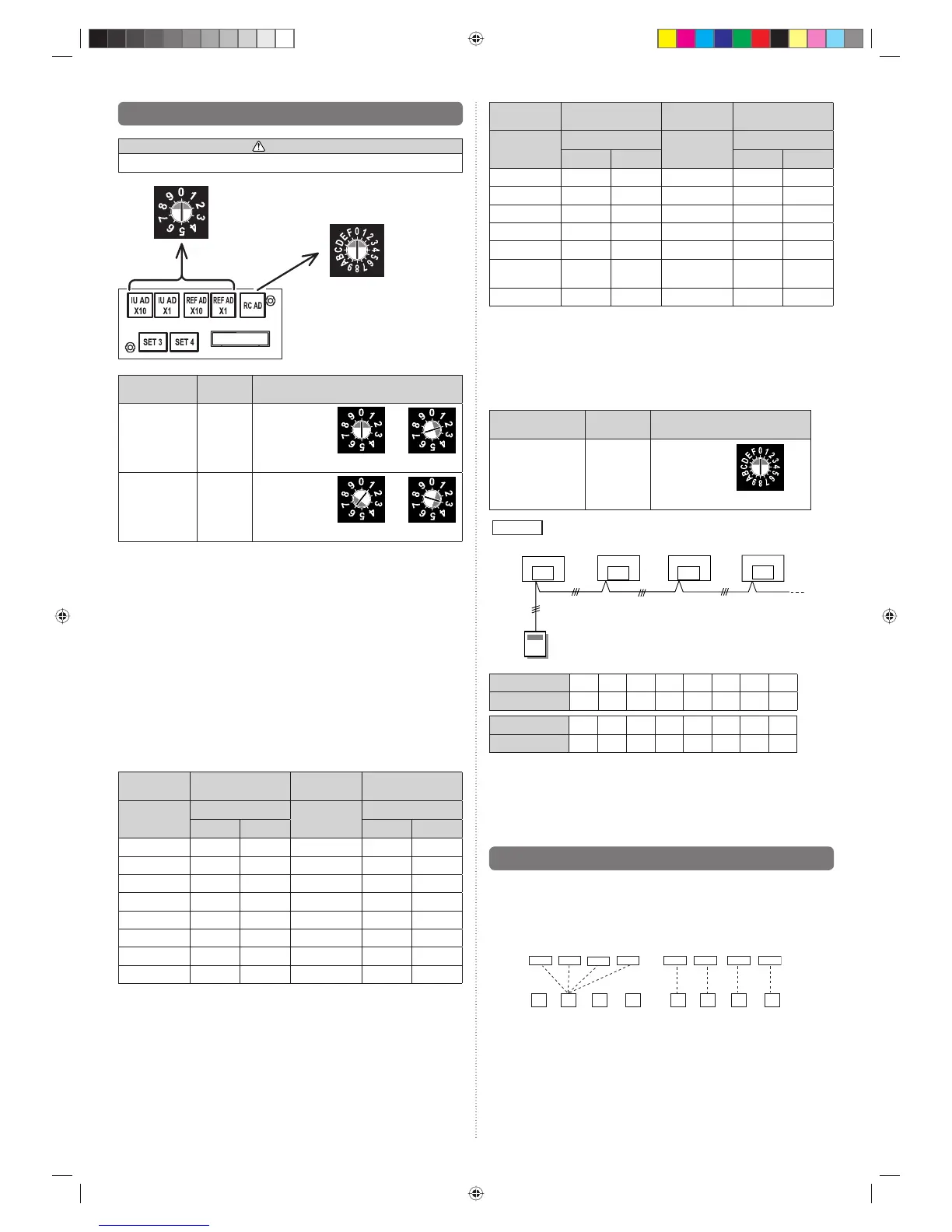

7.1. Réglage de l’adresse
ATTENTION
Utilisez un tournevis isolé pour régler les commutateurs DIP.
Commutateur rotatif
Exemple : « 0 »
Commutateur rotatif
Exemple : « 0 »
Réglage
Plage de
réglage
Type de commutateur
Adresse de
l’appareil intérieur
0 à 63
Exemple de
réglage : 2
IU AD×10 IU AD×1
Adresse du circuit
de réfrigération
0 à 99
Exemple de
réglage
63
REF AD×10 REF AD×1
(1) Adresse de l’appareil intérieur
Commutateur rotatif (IU AD × 1)...Réglage en usine « 0 »
Commutateur rotatif (IU AD × 10)...Réglage en usine « 0 »
Lorsque vous connectez plusieurs unités intérieures à un système de réfrigération
unique, défi nissez l’adresse IU AD SW comme indiqué dans le Table A.
(2) Adresse du circuit de réfrigération
Commutateur rotatif (REF AD ×1)...Réglage en usine « 0 »
Commutateur rotatif (REF AD ×10)...Réglage en usine « 0 »
En présence de plusieurs systèmes de réfrigération, défi nissez REF AD SW comme
indiqué au Table A pour chaque système.
Défi nissez la même adresse de circuit de réfrigération que celle de l’unité extérieure.
• Si vous travaillez dans un environnement où il est possible d’utiliser la télécommande
sans fi l, vous pouvez également défi nir les adresses à l’aide de celle-ci.
• Si vous défi nissez les adresses à l’aide de la télécommande sans fi l, défi nissez
l’adresse de l’unité intérieure et celle du circuit de réfrigération sur « 00 ».
(Pour plus de détails sur les réglages à l’aide de la télécommande sans fi l.)
Table A
Adresse
Réglage du
commutateur
rotatif
Adresse
Réglage du
commutateur
rotatif
Circuit de
réfrigération
REF AD SW
Appareil
intérieur
IU AD SW
× 10 × 1 × 10 × 1
000000
101101
202202
303303
404404
505505
606606
707707
9371022253-01_IM.indb Sec1:119371022253-01_IM.indb Sec1:11 2012-7-12 14:35:022012-7-12 14:35:02
