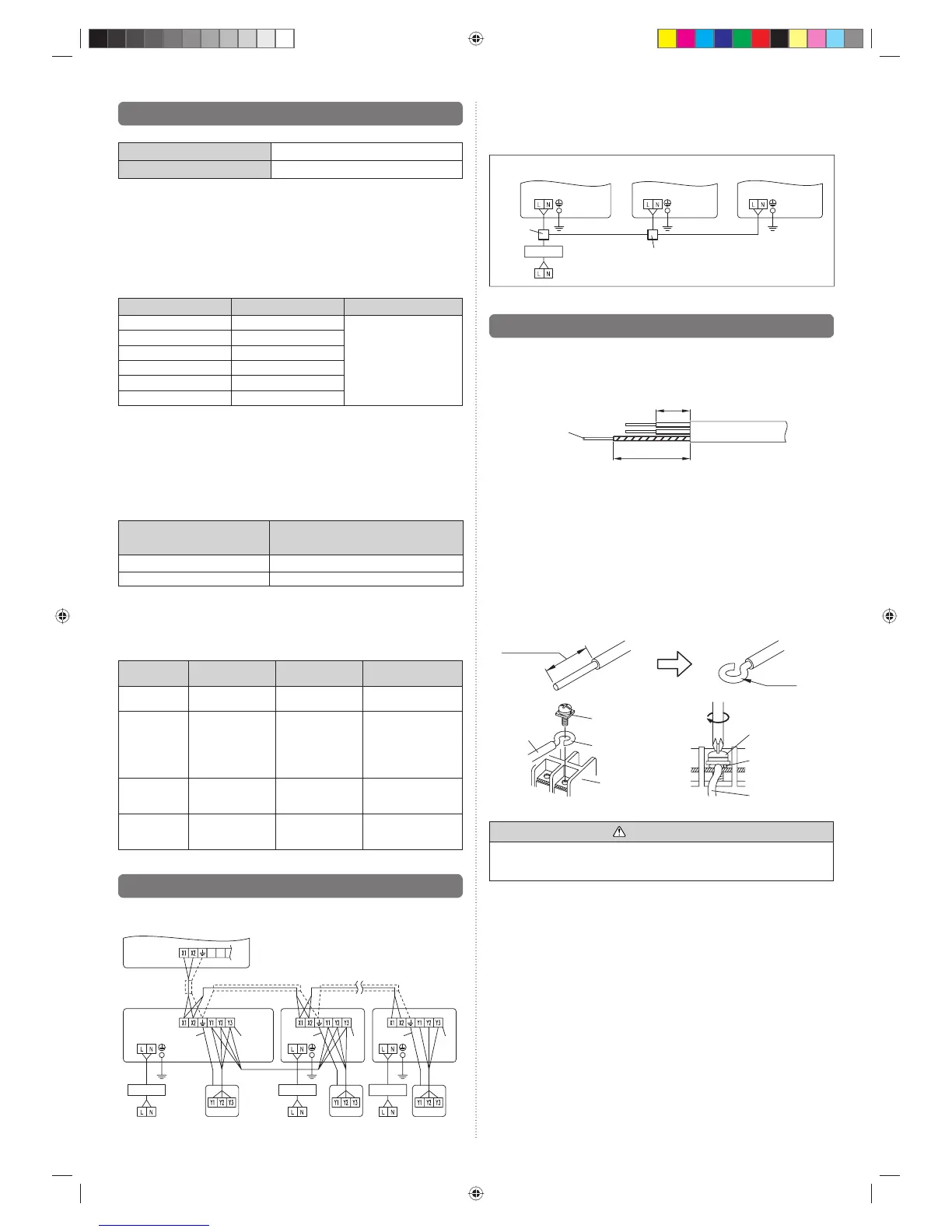

Es-7
6.1. Requisitos eléctricos
Tensión nominal 230 V
Intervalo de funcionamiento De 198 a 264 V
• Seleccione el tipo y tamaño de cable de alimentación en función de la normativa local y
nacional pertinente.
•
Las especifi caciones para la potencia de cableado local y del ramal cumplen la regulación local.
•
Longitud máx. del cable: establezca una longitud de forma que la caída de tensión sea inferior
al 2%. Incremente el diámetro del cable cuando la longitud del mismo sea considerable
.
Consulte en la tabla siguiente las especifi caciones sobre el disyuntor de cada instalación.
Realice el cableado de alimentación de cruce dentro del rango del mismo sistema de
refrigerante. Cuando haya realizado el cableado de cruce, realice una conexión para las
unidades interiores que cumpla las condiciones A y B que fi guran a continuación.
A. Requisitos del disyuntor de corriente
Modelo MCA MFA
AUXB07GALH 0,20 A
20 A
AUXB09GALH 0,20 A
AUXB12GALH 0,24 A
AUXB14GALH 0,29 A
AUXB18GALH 0,30 A
AUXB24GALH 0,75 A
MCA: Corriente admisible mínima circuito
MFA: Ampacidad máxima del fusible
Cuando realice el cableado cruzado, hágalo de manera que el total de la MCA de las
unidades de derivación de refrigerante y las unidades interiores conectadas no supere los
15 A. Para conocer la MCA (ampacidad máxima del circuito) de la unidad de derivación
de refrigerante, consulte el manual de instalación de dicha unidad.
Si la capacidad de las unidades de derivación de refrigerante y las unidades interiores
conectadas supera el límite superior, deberá añadir disyuntores o bien utilizar un
disyuntor de mayor capacidad.
B. Requisitos del disyuntor de fuga a tierra
Capacidad del disyuntor
* Número máximo de “unidades interiores” o
“unidades interiores + unidades de derivación
de refrigerante” que pueden conectarse
30 mA, 0,1 seg. o menos 44 o un número inferior **
100 mA, 0,1 seg. o menos Entre 45 y 128
* Tipo bomba de calor: unidades interiores, Tipo recuperación de calor: unidades
interiores y unidades de derivación de refrigerante.
** Si el número total de unidades conectadas al disyuntor excede las 44, deberá añadir un
disyuntor de 30 mA o utilizar disyuntores de mayor capacitancia.
6.1.1. Especifi caciones del cable
Tamaño de cable
recomendado (mm
2
)
Tipo de cable Observación
Cable de
alimentación
2,5
Tipo 245 IEC57 o
equivalente
1ø 50 Hz de 198 a 264 V
2 cables + tierra
Cable de
transmisión
0,33
Cable compatible
con LONWORKS
22 AWG NIVEL 4
(NEMA)
2 núcleos, no
polarizado, par
trenzado, núcleo sólido,
diámetro 0,65 mm
Cable del mando
a distancia
(de 2 hilos)
0,33 a 1,25
Cable de PVC
revestido*
Núcle doble no
polarizado
Cable del mando
a distancia
(de 3 hilos)
0,33
Cable de PVC
revestido*
Polarizado 3 núcleos
*:
Utilice cable revestido de acuerdo con las normativas locales para cables de controlador remoto.
6.2. Método de cableado
*2 *2
*3 *3
*2
*3
Unidad exterior o unidad de derivación de refrigerante *1
EJEMPLO
Transmisión
Transmisión
Unidad interior
Mando a distancia
(Principal)
Alimentación
Unidad interior Unidad interior
Alimentación
Mando a
distancia
Disyuntor
Disyuntor
Disyuntor
Mando a distancia
(Secundario)
Mando a distancia
*1: Cuando se conecte al sistema de recuperación de calor, consulte el manual de instala-
ción de la unidad de derivación de refrigerante.
*2: Derive a tierra el mando a distancia si tiene un cable de tierra.
*3: Cuando conecte el mando a distancia de 2 hilos, Y3 no se utiliza.
Alimentación
Alimentación
Alimentación
Alimentación
Unidad interior
Caja de
derivación
Unidad interior
Unidad interior
Disyuntor
Caja de derivación
(Cableado cruzado para la alimentación eléctrica)
6.3. Cableado de la unidad
Antes de conectar el cable al bloque terminal.
6.3.1. Cable de alimentación
Ajuste la longitud del cable de alimentación eléctrica para evitar una tensión excesiva,
tal y como se muestra en la fi gura que aparece a continuación.
Cable de tierra
20 mm
50 mm
A. Para cables de núcleo sólido
(1) Para conectar el terminal eléctrico siga el diagrama que se muestra a continuación y
realice la conexión después de enrollarlo alrededor del extremo del cable.
(2) Use los cables especifi cados, conéctelos fi rmemente y apriételos de forma que no
se ejerza tensión en los terminales.
(3) Utilice un destornillador adecuado para apretar los tornillos del terminal.
No use un destornillador demasiado pequeño, ya que las cabezas de los tornillos se
podrían dañar y los tornillos no quedarían bien apretados.
(4) No apriete excesivamente los tornillos del terminal, ya que se podrían romper.
(5) Consulte en la tabla los pares de apriete de los tornillos del terminal.
(6) No fi je 2 cables de alimentación con 1 mismo tornillo.
Tira 25 mm
Bucle
Tornillo con aran-
dela especial
Tornillo con aran-
dela especial
Extremo del cable
(bucle)
Extremo del cable
(bucle)
Cable
Cable
Bloque de
terminales
ADVERTENCIA
Cuando use cables de núcleo sólido no utilice el terminal en anillo. Si utiliza los cables
de núcleo sólido con el terminal en anillo, pueden producirse fallos en el soldado en
presión de este y provocar que los cables se calienten excesivamente.
B. Para cables trenzados
(1) Use terminales en anillo con manguitos de aislamiento para conectar al bloque
terminal, como se muestra en la siguiente fi gura.
(2) Fije fi rmemente con la abrazadera los terminales en anillos a los cables utilizando
una herramienta adecuada, para que dichos cables no se suelten.
(3) Use los cables especifi cados, conéctelos fi rmemente y fíjelos de forma que no se
ejerza tensión en los terminales.
(4) Utilice un destornillador adecuado para apretar los tornillos del terminal.
No use un destornillador demasiado pequeño, ya que las cabezas de los tornillos se
podrían dañar y los tornillos no quedarían bien apretados.
(5) No apriete excesivamente los tornillos del terminal, ya que se podrían romper.
(6) Consulte en la tabla los pares de apriete de los tornillos del terminal.
(7) No fi je 2 cables de alimentación con 1 mismo tornillo.
9371022253-01_IM.indb Sec1:79371022253-01_IM.indb Sec1:7 2012-7-12 14:35:092012-7-12 14:35:09
