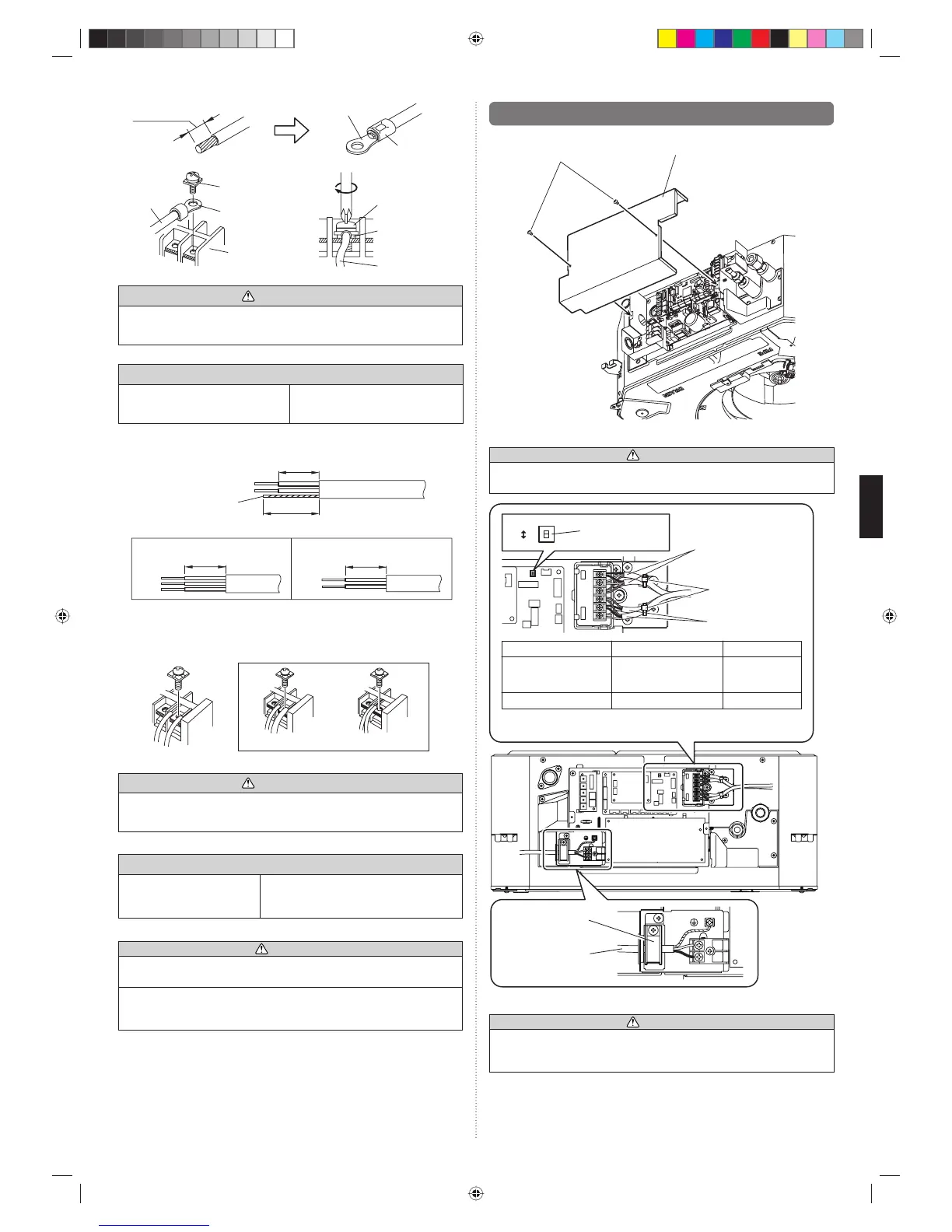

Es-8
Tira 10 mm
Manguito
Tornillo con aran-
dela especial
Tornillo con aran-
dela especial
Terminal en anillo
Cable
Cable
Bloque de terminales
Terminal en anillo
Terminal en anillo
ADVERTENCIA
Use terminales en anillo y apriete los tornillos del terminal según los pares
especifi cados; de lo contrario, se podría producir un sobrecalentamiento anormal que
provocaría daños graves dentro de la unidad.
Par de apriete
Tornillo M4 (Alimentación/L, N, TIERRA) 1,2 a 1,8 N•m (12 a 18 kgf•cm)
6.3.2. Cable de transmisión y de controlador remoto
Cable revestido
(sin recubrimiento)
Para tipo de 3 hilos Para tipo de 2 hilos
30 mm
40 mm
30 mm
30 mm
Cable de transmisión
Cable del mando a distancia
•
Conecte los cables del mando a distancia y la transmisión como se muestra en la Fig. C.
Fig. C
CORRECTO
Diámetro diferente
Conectar a un lado
PROHIBIDO
ADVERTENCIA
Apriete los tornillos del terminal según los pares especificados; de lo contrario, se
podría producir un sobrecalentamiento anormal que provocaría daños graves dentro de
la unidad.
Par de apriete
Tornillo M3 (Transmisión /X1, X2)
(Mando a distancia /Y1, Y2, Y3)
0,5 a 0,6 N•m (5 a 6 kgf•cm)
ATENCIÓN
Para pelar el recubrimiento del cable utilice una herramienta especial que no dañe el
cable conductor.
Cuando fi je un tornillo en el bloque terminal, no apriete excesivamente el tornillo, ya
que podría cortar el cable. Por otra parte, un tornillo poco apretado podría provocar un
mal contacto y producir un fallo en la comunicación.
6.4. Conexión del cableado
(1) Retire la cubierta de la caja de control e instale los cables de conexión.
Tornillo
Cubierta de la caja de control
(2) Conecte el cable de conexión con la brida para cable.
ATENCIÓN
Cuando cambie el interruptor DIP (SW1), asegúrese de apagar la alimentación de la
unidad interior. De lo contrario, la placa de circuitos impresos podría resultar dañada.
SW1
2WIRE
3WIRE
Abrazadera
de cable
L, N:
Cable de alimentación
Cable del mando a
distancia
Brida de cable
(mediana) (accesorios)
X1, X2:
Cable de transmisión
Interruptor DIP (SW1)
Conectar el cable del
mando a distancia
Para tipo de 2 hilos
Establecer el interruptor DIP (SW1)
Y1: No polarizado
Y2: No polarizado
Y3: No conectar *1
2 HILOS(Ajuste de fábrica)
Para tipo de 3 hilos
Y1: rojo
Y2: blanco
Y3: negro
3 HILOS
*1: Si conecta el cable del mando a distancia al terminal Y3, el mando de 2
hilos no funcionará.
(3) Instale la cubierta de la caja de control.
ATENCIÓN
No enrolle el cable del cmando a distancia, ni lo instale en paralelo, con el cable de
conexión de la unidad interior (a la unidad exterior) y el cable de alimentación. Podría
provocar problemas en el funcionamiento.
9371022253-01_IM.indb Sec1:89371022253-01_IM.indb Sec1:8 2012-7-12 14:35:092012-7-12 14:35:09
