Tr-3
Montaj yerine müşteriyle birlikte aşağıdaki gibi karar verin:
(1) İç üniteyi ünitenin ağırlığına dayanabilecek bir yere monte edin.
(2) Giriş ve çıkış portları kapatılmamalıdır; hava odanın her yerine gelebilmelidir.
(3) Klima bakımı için gerekli yeri ayırın.
(4) Kurulum yeri, havanın ünite tarafından odanın her yerine düzgün gönderilebileceği
bir yer olmalıdır.
(5) Üniteyi dış ünite (ya da soğutucu dağıtım ünitesi) bağlantısının kolay olduğu bir yere
monte edin.
(6) Üniteyi bağlantı borusunun kolayca takılabileceği bir yere monte edin.
(7) Üniteyi drenaj borusunun kolayca takılabileceği bir yere monte edin.
(8) Üniteyi ses ve titreşimlerin olmayacağı bir yere monte edin.
(9) Bakım vb. durumları göz önünde bulundurun ve ona göre yer ayırı
n. Ayrıca üniteyi
fi ltrenin çıkartılabileceği bir yere monte edin.

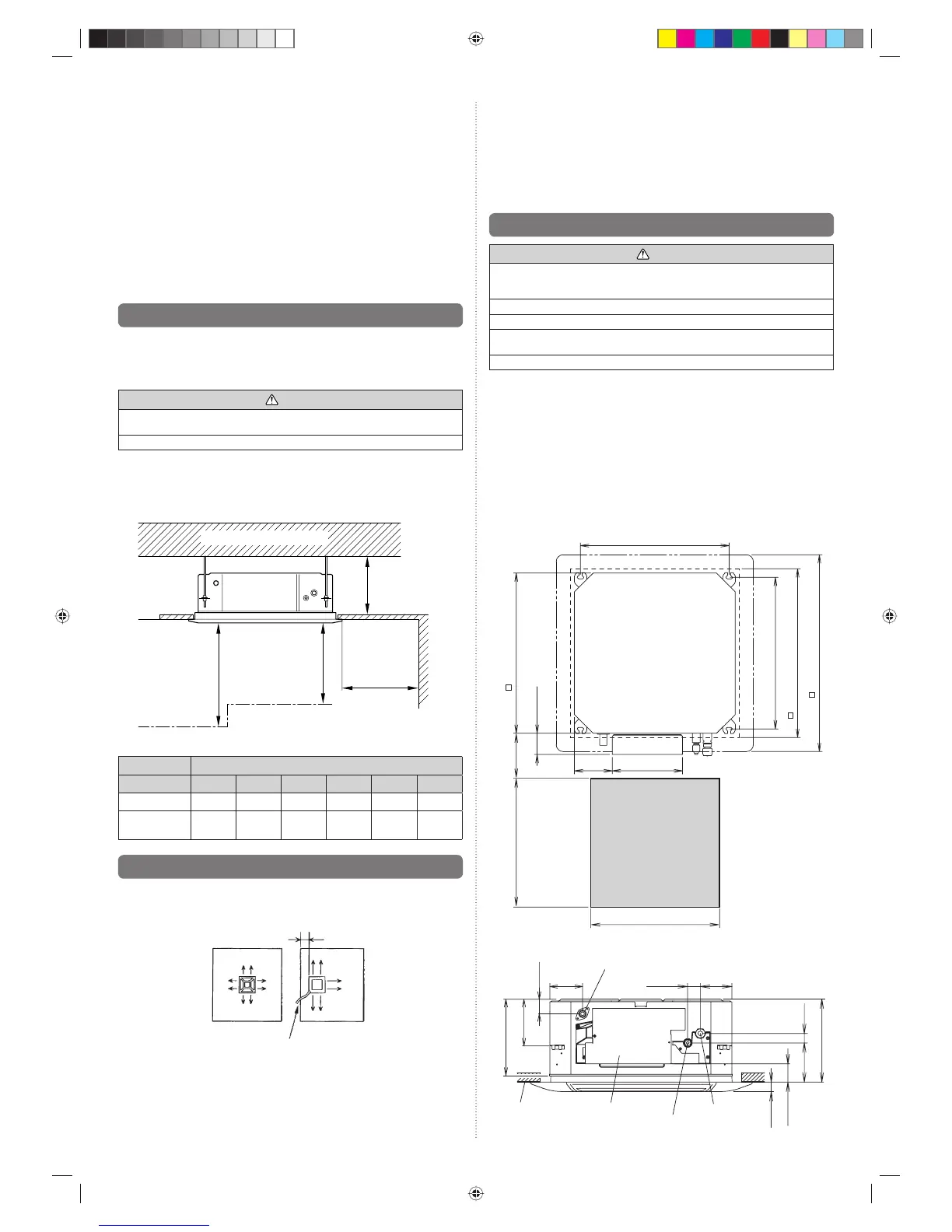

3.2. Montaj boyutları
• Vantilatörden gelen havanın tüm odayı kaplaması için Fig. A'da belirtilen boşluğu
bırakın.
• İç üniteyi ünitenin ağırlığına dayanabilecek bir yere monte edin.
• Drenajın dışarıya kolayca atılabileceği bir yer.
UYARI
Tutuşabilir gazların sızma olasılığı bulunan bir odaya kesinlikle monte etmeyin. Kıvılcım
gazı tutuşturabilir ve patlama ya da yangına neden olabilir.
Yüksek sıcaklık olan bir konuma monte etmeyin.
• Vantilatör yönü 2 ya da 3 yön için ayarlanabilir. 2 ya da 3 yönlü vantilatör kullanılırken,
vantilatör yönü ve boşluk için Fig. B'yi izleyin.
• Bu ürün 3,0 metreye kadar yüksekliğe monte edilebilir. Monte edilen yüksekliğe göre
uzaktan kumandada İşlev Ayarını gerçekleştirin.
Fig. A
Engel
H
1.800 mm veya daha fazlası
1.000 mm
veya daha fazlası
1.000 mm
veya daha fazlası
Zemin
Sağlam ve dayanıklı tavan
262 mm
veya daha fazlası
H (Zeminden tavana en fazla yükseklik) (mm)
Model adı AUXB07 AUXB09 AUXB12 AUXB14 AUXB18 AUXB24
Standart mod 2.700 2.700 2.700 2.700 2.700 2.700
Yüksek Tavan
modu
- - 3.000 3.000 3.000 3.000
3.3. Deşarj yönü ayarı
• Deşarj yönü aşağıdaki gibi seçilebilir.
Fig. B
(4 yön)
(3 yön)
100 mm veya daha fazlası
Boru tesisatı konumu
* 3 yönlü bir çıkış için, uzaktan kumandada İşlev Ayarını mutlaka yapın. Ayrıca, çıkışı
kapatmak için opsiyonel kapak panelini de kullanın.
* Tavan yüksekliği 3 yönlü çıkış modunda ayarlanamayabilir. Bu nedenle, 7 İŞLEV
AYARI bölümündeki “Tavan Yüksekliğini Ayarlama” kısmında bulunan ayarı
değiştirmeyin.
* Çıkış kapatıldığında, opsiyonel çıkış kapak plakası kitini taktığınızdan emin olun.
Takma ayrıntıları için lütfen kitin Montaj Kılavuzuna başvurun.
3.4. Üniteyi monte etme
UYARI
Klimayı ana ünitenin en az 5 katı ağırlığa dayanabilecek ve ses ya da titreşimi
artırmayacak bir yere monte edin. Montaj yeri yeterince dayanıklı değilse, iç ünite
düşebilir ve yaralanmalara sebep olabilir.
İş sadece panel çerçevesinde yapıldıysa, ünitenin gevşeme riski vardır. Lütfen dikkatli olun.
Askıları takarken, cıvata konumlarını dengeli hale getirin.
Çift somunu iyice sıkarak son sıkma işlemini yapın. Düzgün monte edilmezse ürün
düşebilir.
Bir su düzeci ya da suyla dolu plastik hortum kullanarak gövde düzgünlüğünü ayarlayın.
Klimayı şu şekilde monte edin:
İÇ ÜNITE MONTAJI
(1) Tavana monte etmek için delikleri hazırlayın (Fig. D).
(2)
Askı cıvatalarını (M10) takın; Fig. C'deki konuma başvurun.
(3) Özel somun A ve ardından B'yi askı cıvatasına takın (Fig. D).
(4) Gövdeyi kaldırın ve kancalarını özel somunlar arasında askı cıvatasına monte edin.
(5) Gövde yüksekliğini ayarlamak için özel somun B'yi çevirin.
(6) Belirlenen konumda ileride servis işlemi için erişim boşluğu bıraktığınızdan emin
olun.
Fig. C
530 mm (Askı cıvatası konumu)
540 mm (Askı cıvatası konumu)
570 mm (İç ünite)
580 ilâ 660 mm (Tavan delikleri)
700 mm (kaset ızgara)
135 mm
250 mm
150 - 200 mm
Min. 450 mm
Servis erişimi
75 mm
Min. 450 mm
Fig. D
Drenaj borusu (Dış çap ø25,4)
40 mm
99 mm
102 mm
146 mm
245 mm
30 mm
262 mm
30 mm
58 mm
123 mm
Tavan
Kontrol kutusu
Sıvı borusu
Gaz borusu
40 mm
9371022253-01_IM.indb Sec1:39371022253-01_IM.indb Sec1:3 2012-7-12 14:35:532012-7-12 14:35:53
